CS5529E单电感升降压DC-DC芯片

芯晶图电子

CS5529E是一款高效率、单电感升降压DC-DC调整器。CS5529E的输入电压为2.8V～20V，提供可调输出电压为1V～20V。CS5529E可以通过调整两个外置电阻来设定输出电压。CS5529E同样适用于1～4节锂电池的应用场景，可以有效的延长电池的使用时间。
CS5529E由电流模PWM控制环路、误差放大器、比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作。
CS5529E可在恒压(恒定输出电压)式或恒流(恒定输出电流)模式下工作。通过外部反馈电阻设置输出电压，输出电流最高可到3A。

描述
高效率：90%@12V to 5V 2A
电流输出能力:
2.8V→3.3V :2.0A  2.8V→5.0V :1.4A
12.0V→5.0V :3.3A  5.0V→12.0V :1.2A
9.0V→5.0V :3.0A  5.0V→9.0V :1.8A
5.0V→18.0V :0.7A  18.0V→5.0V :3.1A
9.0V→18.0V :1.2A  18.0V→9.0V :2.8A
12V→18.0V :1.3A  9.0V→12V :2.0A
外置限流设置
输入电压范围:2.8～20V
可调输出电压范围:1～20V
开关频率:500KHz
基准电压:1V
软启动


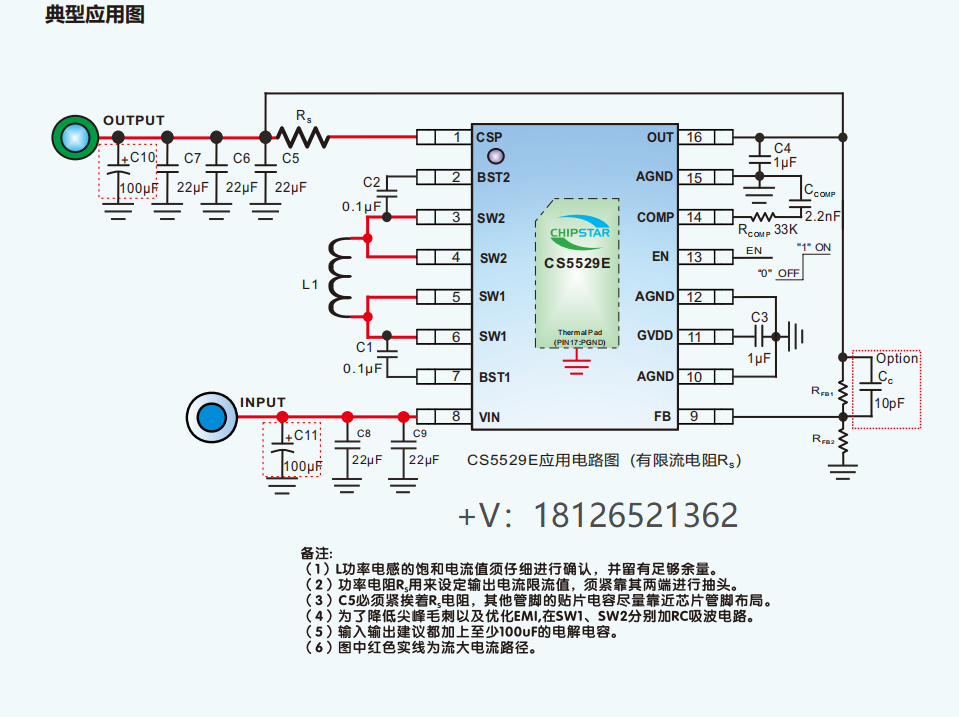

应用
电池产品
POS系统
无线充电设备
5G模块
