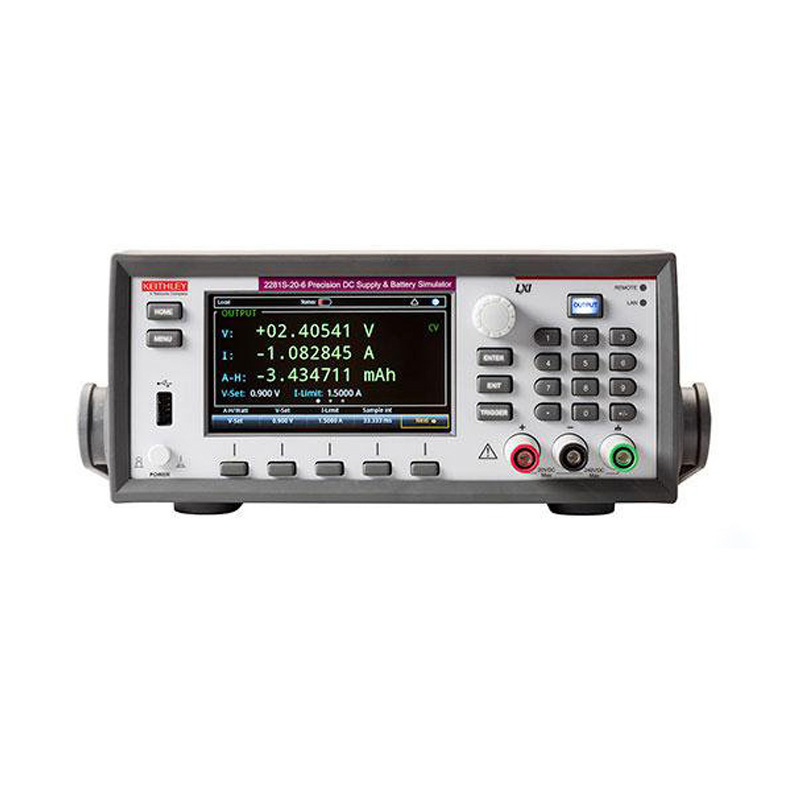

美国吉时利2281S-20-6直流电源模拟器

fujitai

2281S-20-6电池模拟器系列和直流电源创新地将电池模拟与电源和电池测试的功能相集成。它能够分析受测设备的直流耗损，测试电池以及根据电池充电过程创建电池模式和基于电池模式模拟电池。2281S-20-6可输出的电能高达20V、6A，且反向电流高达1A。

美国吉时利2281S-20-6直流电源模拟器

基于电池模型进行电池仿真：

在2281S 的电池仿真器功能中，可以根据选择的电池模型仿真实际电池输出性能。 充电状态(SOC) 和开路电压(Voc) 可以设置成任何状态，在特定条件下测试设备。

美国吉时利2281S-20-6直流电源模拟器

有两种模式可供选择：

●   静态模式：在静态仿真过程中，Voc和 SOC 保持相同。

●  动态模式：在动态仿真过程中，Voc和SOC和实际电池一样根据充电和放电变化。

还可以设置较小的电池容量，加快充电和放电过程，改善测试效率。

美国吉时利2281S-20-6直流电源模拟器技术参数：

直流额定输出：

●  电压：0 ~ 20V。

●  电流：0 ~ 6A。

●  大功率：120W。

电压 1：

●  源设置精度：±(0.02% + 3mV)。

●  分辨率：1mV。

测量2 (0.5V 过量程)：

●  精度：±(0.02% + 2 mV)。

●  分辨率：0.1mV。

更快的测量设置时额外的偏置：

●  5 位半(0.1 PLC)：0.21mV。

●  4 位半(0.01 PLC)：1.44mV。

●  3 位半(0.002 PLC)：7.60mV。

调节：

●  负载：±(0.01% + 2mV)。

●  线路：±(0.01% + 1mV)。

输出纹波和噪声：

●  带宽20Hz-20MHz：<1mVRMS，<6mVp-p。
