低电压2V-24V输入高效1.2MHz升压转换器国产兼容替换SGM6623

小郑

高效能1.2MHz升压转换器SLB628与SGM6623兼容性分析及应用指南


产品概述

SLB628是一款高性能、恒定频率的电流模式升压转换器，采用紧凑的6引脚SOT23-6封装，专为小型低功耗应用设计。该器件与市场上常见的SGM6623型号在电气特性和功能上具有高度兼容性，可满足电池供电设备、机顶盒、LCD偏置电源、DSL和电缆调制解调器等多种应用需求。

关键特性比较

‌输入电压范围‌：

• SLB628：2V至24V宽输入范围

• SGM6623：兼容2V至24V输入范围



开关频率‌：

• 两款器件均采用1.2MHz固定开关频率，允许使用小型低成本的电感器和电容器（高度2mm或更低）



效率表现‌：

• SLB628在典型应用中可达96%的高效率

• 轻载时自动切换至脉冲频率调制(PFM)模式以优化效率‌


保护功能‌：

• 内置欠压锁定(UVLO)

• 电流限制保护

• 热过载保护(155°C阈值)

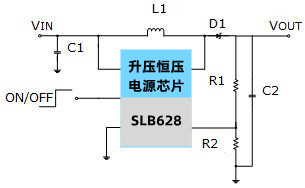

典型应用电路
设计输出电压设置

两款器件均采用0.6V(典型值)的内部基准电压。输出电压通过电阻分压器R1和R2设置至FB引脚，计算公式为：
VOUT = 0.6V × (1 + R1/R2)

外围元件选择

电感选择‌：

• 推荐值：4.7μH至22μH

• 应选择1.2MHz下具有低铁芯损耗和低DCR的电感

• 需考虑电感饱和电流等级


‌电容选择‌：

• 输入输出端推荐使用22μF陶瓷电容

• 优先选用X5R/X7R类型，因其具有更宽的电压和温度范围

• 低ESR电容可提供更好的电压滤波效果


‌二极管选择‌：

• 建议使用肖特基二极管，因其具有低正向压降和快速反向恢复特性

• 二极管电流额定值应满足：ID(RMS) ≈ IOUT × IPEAK

• 反向击穿电压应大于输出电压


设计注意事项
‌PCB布局指南‌：

• 输入输出电容应靠近IC放置并连接至地平面

• GND应连接至强大的地平面以散热和噪声防护

• 主电流走线应尽可能短而宽

• 反馈元件应靠近IC放置，远离噪声源



‌热管理‌：

• 最大结温：160°C

• 工作温度范围：-40°C至+85°C

• 建议通过适当的PCB铜面积散热


启动特性‌：

• 内部软启动功能可限制启动时的输入电流

• 减少输出过冲，延长电池寿命


性能比较与选型建议

SLB628与SGM6623在绝大多数参数上表现出高度一致性，包括：

• 相同的引脚排列和功能定义

• 相近的电气特性（开关频率、效率曲线等）

• 相同的保护功能配置



在实际应用中，两款器件可直接替换使用，但需注意以下微小差异：

• SLB628提供更详细的轻载效率优化说明

• SLB628数据手册包含更完整的典型工作特性曲线

• 两款器件的封装尺寸完全一致，可无缝替换



结论

SLB628作为与SGM6623完全兼容的升压转换器解决方案，凭借其高效率、小尺寸和丰富的保护功能，成为便携式电子设备电源管理的理想选择。

设计人员可参考本文提供的应用指南，快速实现高性能的电源转换方案，满足各类电池供电设备和小型电子产品的需求。
