VK16K33AQ QFN28抗干扰LED数码管驱动IC高亮数显屏驱动芯片电子烟/雾化烟选型方案

产品型号：VK16K33AQ

永嘉原厂，工程服务，技术支持！

概述

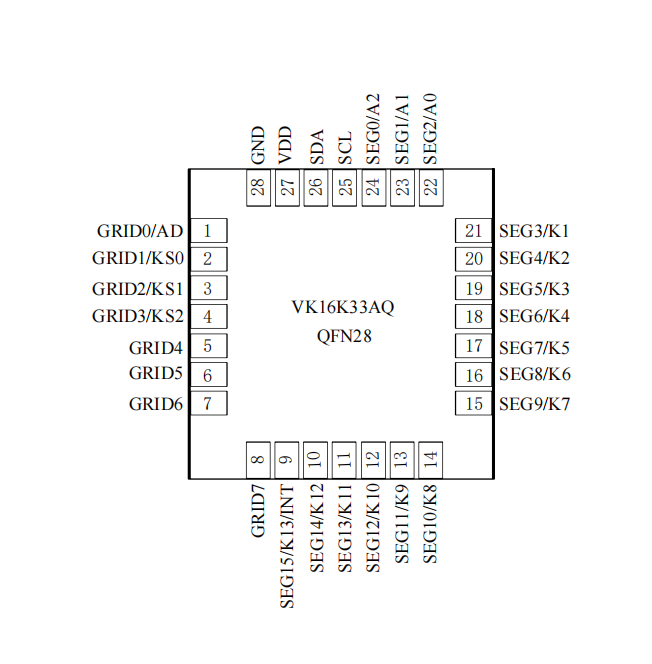

VK16K33A是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、键盘扫描、LED 驱动模块等电路。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳极，GRID脚接LED阴极，可支持16SEG×8GRID的点阵LED显示面板。最大支持13×3的按键。内置上电复位电路，整体闪烁频率可设置，可通过命令进入待机模式。ZXY4771

特点

● 工作电压3.0-5.5V

● 内置 RC振荡器

● 最大16个SEG脚，8个GRID脚

● SEG脚只能接LED阳极，GRID脚只能接LED阴极

● I2C通讯接口，I2C从机地址可通过IO脚选择

● 16级整体亮度可调

● 最大13×3的按键扫描

按键显示复用需硬件电路配合

支持组合键需要电路配合

● 读/写地址自动加1

● 内置显示RAM为16×8位

● 内置上电复位电路

● 整体闪烁频率可设置

● 通过命令进入待机模式

● 驱动电流大，适合高亮显示场合

● 封装QFN28(04×04×0.75-0.40)

RAM映射LCD控制器和驱动器系列：
VK1056Q  2.4V～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   QFN24

VK1088B    2.4V～5.2V  22seg*4com   22*3   22*2   偏置电压1/2 1/3   QFN32

VK2C21AQ  2.4～5.5V   20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口  QFN28    高抗干扰/抗噪/低功耗

VK2C21BQ  2.4～5.5V   16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  QFN24    高抗干扰/抗噪/低功耗

VK2C21CQ  2.4～5.5V   12seg*4com   8*8   偏置电压1/3 1/4  I2C通讯接口  QFN20    高抗干扰/抗噪/低功耗

VK2C21DQ  2.4～5.5V   8seg*4com     4*8  偏置电压1/3 1/4   I2C通讯接口  QFN16    高抗干扰/抗噪/低功耗

VK16D32AQ   3.0～5.5V  驱动点阵：96      共阴驱动：8段12位       共阳驱动：---     通讯接口：SCL/SDA      静态电流/待机电流：＜1mA＜10μA   按键：---       封装：QFN24      恒流驱动

VK16D33Q   3.0～5.5V    驱动点阵：128     共阴驱动：8段16位      共阳驱动：---      通讯接口：SCL/SDA      静态电流/待机电流：＜1mA＜10μA   按键：---       封装：QFN32      恒流驱动

VK16D33AQ  3.0～5.5V  驱动点阵：128     共阴驱动：8段16位      共阳驱动：---      通讯接口：SCL/SDA      静态电流/待机电流：＜1mA＜10μA   按键：---       封装：QFN28       恒流驱动

VK16K33AQ   3.0～5.5V   驱动点阵：128      共阴驱动：16段8位；   共阳驱动：8段16位      通讯接口：SCL/SDA      静态电流/待机电流：typ.1mA/1μA      按键：13*3     封装：QFN28    驱动电流大，适合高亮显示场合

VK16K33BQ  3.0～5.5V   驱动点阵：96         共阴驱动：12段8位；   共阳驱动：8段12位      通讯接口：SCL/SDA      静态电流/待机电流：typ.1mA/1μA      按键：10*3     封装：QFN24   驱动电流大，适合高亮显示场合

VK16K33CQ   3.0～5.5V   驱动点阵：64        共阴驱动：8段8位；    共阳驱动：8段8位        通讯接口：SCL/SDA        静态电流/待机电流：typ.1mA/1μA      按键：8*3      封装：QFN20   驱动电流大，适合高亮显示场合

VK1Q60    3.0～5.5V      驱动点阵：32       共阴驱动：8段4位      共阳驱动：4段8位        通讯接口：CLK/DAT        静态电流/待机电流：＜0.1mA/---         按键：7*4        封装：QFN16

VK1Q68D   3.0～5.5V    驱动点阵：70/66/60/52      共阴驱动：10段7位；11段6位；12段5位；13段4位      共阳驱动：7段10位；6段11位；5段12位；4段13位       通讯接口：CLK/STB/DIO静态电流/待机电流：＜1mA/--         按键：10*2      封装：QFN24        抗干扰能力强

电容式触摸触控IC系列简介如下：
VKD223EB    工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V)     感应通道数：1       输出方式：直接/ 锁存输出        最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：SOT23-6；DICE/DIE   裸片(绑定COB)    低功耗

VKD223B     工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V)     感应通道数：1        输出方式：直接/锁存输出          最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：SOT23-6    低功耗

VKD233DG/HG   工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/锁存输出         最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：DFN6(2*2超小体积)  低功耗

VKD233DB/HB   工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/锁存输出          最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗

VKD233DH/HH   工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/锁存输出         最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗/长按16S复位

VKD233DS/HS   工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V)      感应通道数：1     输出方式：直接/锁存输出        最长响应时间快速模式46ms @VDD=3V   封装：DFN6(2*2超小体积) 长按16S复位

VKD233DR/HR   工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)   感应通道数：1    输出方式：直接/锁存输出        最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V    封装：DFN6(2*2超小体积)      低功耗/长按16S复位

VKD233DQ/HQ   工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V)      感应通道数：1      输出方式：直接/锁存输出      最长响应时间快速模式46ms @VDD=3V         封装：SOT23-6    长按16S复位

VKD233DM/HM   工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V)      感应通道数：1    输出方式：开漏输出(低有效)     最长响应时间快速模式46ms @VDD=3V      封装：SOT23-6    长按16S复位

VKD232C     工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：2    输出方式：直接输出(低有效)       最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗/长按16S复位

VK3601      工作电压/待机电流：2.4V-5.5V/4μA(3V)     感应通道数：1        输出方式：直接输出    抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度   封装：SOT23-6

VK36Q4      工作电压/待机电流：2.4V-5.5V/6μA(3V)    感应通道数：4      输出方式：直接输出  抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度   封装：DFN10(3*3超小体积)

VK36N1D   工作电压/待机电流：2.2V-5.5V/10μA(3V)  感应通道数：1       输出方式：直接/锁存/开漏输出    高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度  封装：SOT23-6

VK36N3D     工作电压/待机电流：2.2V-5.5V/10μA(3V)  感应通道数：3         输出方式：直接/锁存/开漏输出            高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度  封装：SOP16/QFN16

VK36N4D     工作电压/待机电流：2.2V-5.5V/10μA(3V)   感应通道数：4       输出方式：直接/锁存/开漏输出            高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度  封装：SOP16/QFN16

VK36N3B     工作电压/待机电流：2.2V-5.5V/10μA(3V)    感应通道数：3      输出方式：直接/锁存/开漏输出     高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度   封装：SOP8/DFN8

VK36N4B      工作电压/待机电流：2.2V-5.5V/10μA(3V)    感应通道数：4      输出方式：直接/锁存输出         高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度   封装：SOP16/QFN16

VK36N4I      工作电压/待机电流：2.2V-5.5V/10μA(3V)    感应通道数：4     输出方式：I2C输出              高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度    封装：SOP16/QFN16
