采用一体化线性开关式电压调节器结构和控制电压调节器
发布时间：2025-7-29 09:29
发布者：liao775a
|
电压调节器（英文：voltage regulator）是一种用于稳定电路电压的电子装置，属于工业设备术语，主要应用于汽车、航天、电力系统及工业设备领域。其通过闭环控制系统动态调节输出电压，可消除电压波动并维持预设值，防止设备因过压或欠压受损。 具体功能： 消除电压波动：当输入电压或负载电流变化时，自动调节输出电压至预设值，避免因过压或欠压导致设备损坏。 保护设备：在发电机或电力系统中，通过动态补偿电压波动，保障电器设备正常运行。 提升效率：维持稳定电压可减少设备因电压不稳产生的能耗损失，提高整体系统效率。 可编程调节器属可编程调节器于调节器的一种，可编程调节器又称数字调节器或单回路调节器。它是以微处理器为核心部件的一种新型调节器。它的各种功能可以通过改变程序（编程）的方法来实现，故称为可编程调节器。

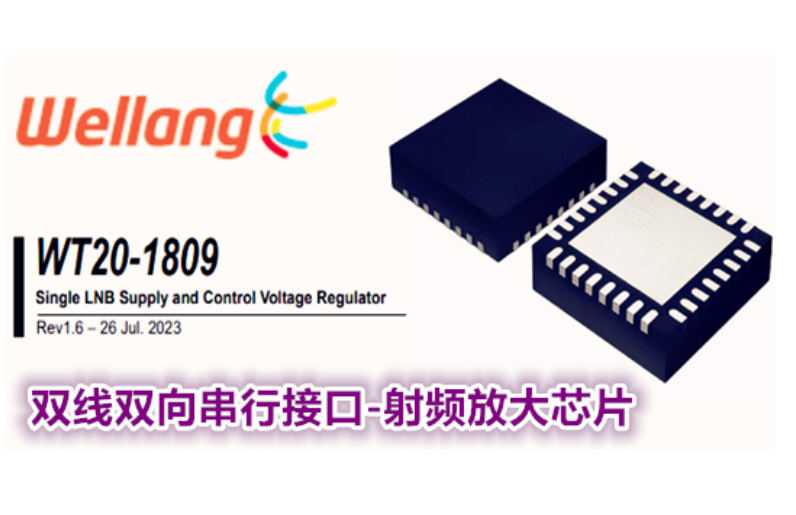

工采网代理韩国Wellang的这款单低噪声块变频器调节器（LNBR）适用于模拟和数字卫星接收器，是一种单片线性开关电压调节器，专门设计用于通过同轴电缆向两个LNB下变频器提供功率和接口信号。WT20-1809需要很少的外部组件，与升压开关和补偿电路集成在设备的内部。选择一个较高的开关频率来较小化无源滤波组件的大小，进一步帮助降低成本。高水平的组件集成确保了极低的噪声和波纹数字。对于DiSEqCTM通信，提供一个音调控制引脚来控制内部生成的22 kHz音调开和关。 WT20-1809解决方案包含一个电流模式跟踪升压转换器和线性稳压器。该升压转换器可将输入电压VBOOST精确控制在1100毫伏以内，从而较大限度降低功耗。当输入电压VBOOST超过输出电压VLNB时，线性稳压器需要进行差分电压调节。在此类工况下运行时，必须特别注意确保设备温度始终处于WT20-1809的安全工作范围之内。 提供了一套全面的故障寄存器，符合所有通用的通用标准，包括：过流、热停机、欠压和功率不好。该设备使用一个2线双向串行接口，与I2C™标准兼容，其工作时间高达400 kHz。睡眠针可以较大限度地节省电力，并在需要时快速关闭设备，不需要I2C™控制。WT20-1809以无铅（Pb）包装提供。 结构图：
射频放大芯片 - WT20-1809的特性： 超低功耗模式下的睡眠大头针 集成升压MOSFET，电流传感和补偿 稳定与低压陶瓷升压电容器 可调LNB输出电流限制从300至800 mA 通过LNB电流限制设置，提高峰值电流限制比例 8个可编程LNB输出电压（DAC）电平 带有关机定时器的LNB过电流限制器 跟踪升压转换器使功耗较小化 LNB过渡时间可由外部电容器配置 推拉LNB输出阶段保持13.667→19.667V和19.667→13.667V的过渡时间，即使在高电容负载 内置的22 kHz音调振荡器促进了DiSEqC™音调编码，即使在零负载 色调生成不需要额外的外部组件 诊断特点： PNG、CPOK 广泛的保护功能： UVLO，OCP，TSD 2线串行I2C™兼容接口 韩国Wellang在射频放大芯片领域深耕多年，是该领域的佼佼者，想了解更多射频放大芯片技术应用，请联系：133 9280 5792(微信同号)
|
