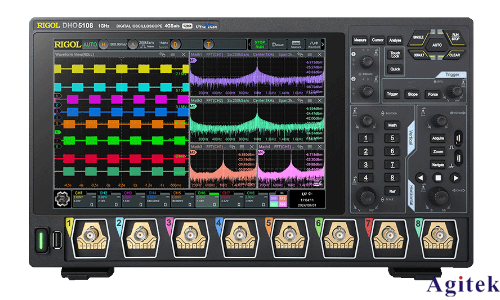

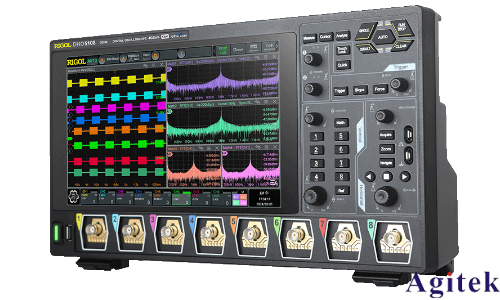

一、偶发故障诊断的挑战与波形捕获率的核心价值 偶发故障（Intermittent Fault）具有随机性强、持续时间短、复现概率低等特点，传统示波器常因波形捕获速率不足而难以捕捉到关键信号异常。例如，电源系统中的瞬时电压波动、通信协议中的短暂错误帧、数字电路中的随机时序偏差等，若无法及时捕获，将导致故障定位耗时漫长甚至陷入僵局。波形捕获率，即示波器每秒可捕获并处理的波形数量，直接决定了设备捕捉瞬态信号的能力。普源DHO5104的1,000,000 wfms/s捕获率，意味着其能在极短时间内捕获海量波形数据，大幅提升偶发信号的“捕获概率窗口”，为诊断提供坚实的数据基础。 二、DHO5104高波形捕获率的技术实现与优势 1. 硬件架构支撑：DHO5104采用高性能ADC（模数转换器）与高速数据处理芯片，结合优化的FPGA（现场可编程门阵列）逻辑设计，实现实时波形采集与处理的无缝衔接。其4GSa/s（每秒采样点数）的采样率与500Mpts（百万采样点）的最大存储深度，确保高频信号细节与长时段信号记录的双重需求得以满足。 2. 智能触发与分段存储：针对偶发故障的触发条件往往难以预设，DHO5104配备硬件波形录制功能与分段存储技术。通过设定灵活的触发条件（如电压阈值、时序逻辑等），示波器可自动捕获触发事件前后的波形片段，并标记时间戳。这种“选择性存储”模式既避免了海量数据冗余，又确保了关键信号的无遗漏记录。 3. 高速数据处理与显示：10.4英寸多点触控电容屏与高速波形渲染引擎，使工程师可实时观察到捕获的波形变化。配合WaveInspector导航工具与自动测量功能，用户能快速定位异常波形并提取特征参数，极大缩短了分析时间。 三、高捕获率在偶发故障诊断中的典型应用场景 1. 电源系统瞬态异常检测：在开关电源测试中，偶发的电压尖峰或纹波异常可能导致系统崩溃。利用DHO5104的500,000 wfms/s捕获率（部分模式下可达1,000,000 wfms/s），工程师可设置电压阈值触发，快速捕获μs级瞬态信号。例如，当电源模块因负载突变产生短暂过压时，示波器自动记录触发前后的波形，结合频谱分析功能，可迅速锁定故障根源。 2. 通信协议中的偶发数据错误：在高速串行通信（如USB、以太网）调试中，偶发的数据帧错误可能由电磁干扰或时序偏差引起。DHO5104的多协议解码功能与高捕获率结合，可实时解析并捕获异常帧。例如，当USB 3.0接口在高频传输中出现间歇性丢包时，通过设置数据错误触发条件，示波器能连续捕获数千帧数据，辅助工程师分析错误模式与触发条件。 3. 嵌入式系统随机故障排查：在MCU或FPGA系统中，因软件时序或外部干扰导致的随机死机或逻辑错误难以复现。DHO5104的16通道混合信号分析能力（4模拟+16数字通道）可同步监测多路信号，高捕获率确保在系统异常瞬间捕获所有相关信号的变化轨迹。例如，通过同时监测时钟信号、数据总线与控制信号，工程师能精确定位因某信号毛刺导致的逻辑混乱时刻。 四、实际案例：电机驱动系统偶发故障诊断 某工业客户反馈其伺服电机系统在重载运行时偶发失控停机，故障间隔长达数小时。传统示波器多次测试未能捕获异常信号。使用DHO5104后，工程师设置电流突变与电压跌落双条件触发，并启用分段存储模式（每片段记录10ms，总存储时长可达分钟级）。经过48小时连续监测，示波器捕获到一次因IGBT模块开关延迟导致的电流浪涌事件。通过分析该波形，发现驱动信号与反馈信号存在3μs的时序偏差，最终通过优化控制算法解决了问题。此案例凸显了高捕获率与长时段监测能力在低概率故障定位中的决定性作用。 五、高波形捕获率带来的效率与可靠性提升 1. 故障诊断效率倍增：传统示波器需通过反复调整触发条件并多次测试才能捕捉偶发信号，而DHO5104的高捕获率使单次设置即可覆盖大量潜在故障场景，大幅缩短调试时间。 2. 数据可靠性增强：海量波形数据的累积为故障统计与趋势分析提供了可能。例如，通过记录数千次开关机过程的波形，工程师可分析电源启动阶段的参数变化规律，提前预警潜在故障点。 3. 远程协作与自动化测试：DHO5104支持Web远程控制与波形数据导出功能，工程师可通过网络实时监控测试进程，或将捕获数据导入专业分析软件，进一步挖掘信号特征。这在分布式测试系统与自动化产线中具有显著优势。 随着电子设备向更高频、更复杂的方向发展，偶发故障的隐蔽性将持续提升。普源DHO5104的高波形捕获率已为当前技术瓶颈提供了突破路径，但未来仍需进一步提升存储深度与数据处理速度，以应对更长时间的信号监测与更复杂的分析需求。此外，AI辅助诊断技术的融合，有望将海量波形数据转化为智能故障预警系统，实现从“被动捕获”到“主动预测”的跨越。 结语：普源DHO5104数字示波器凭借突破性的1,000,000 wfms/s波形捕获率，为偶发故障诊断带来了革命性提升。其技术优势不仅解决了传统示波器在瞬态信号捕捉上的局限，更通过智能触发、分段存储与高速处理等功能，构建了完整的故障定位解决方案。在电子设计与测试领域，该设备正成为工程师应对偶发故障的“关键利器”，推动着复杂系统调试与维护效率的持续革新。
|
