国产DP4871音频放大芯片3W功率单通道AB类立体声/音频放大器
发布时间：2025-7-25 15:26
发布者：柯s-18025398187
|
产品特性 无需输出耦合电容或外部缓冲电路 最大 3W 输出功率 THD 小于 10%，低噪声 具有过流、过热、过压保护功能 增益通过外围可以调整 极少外部元器件、节省 PCB 空间和 BOM 成本

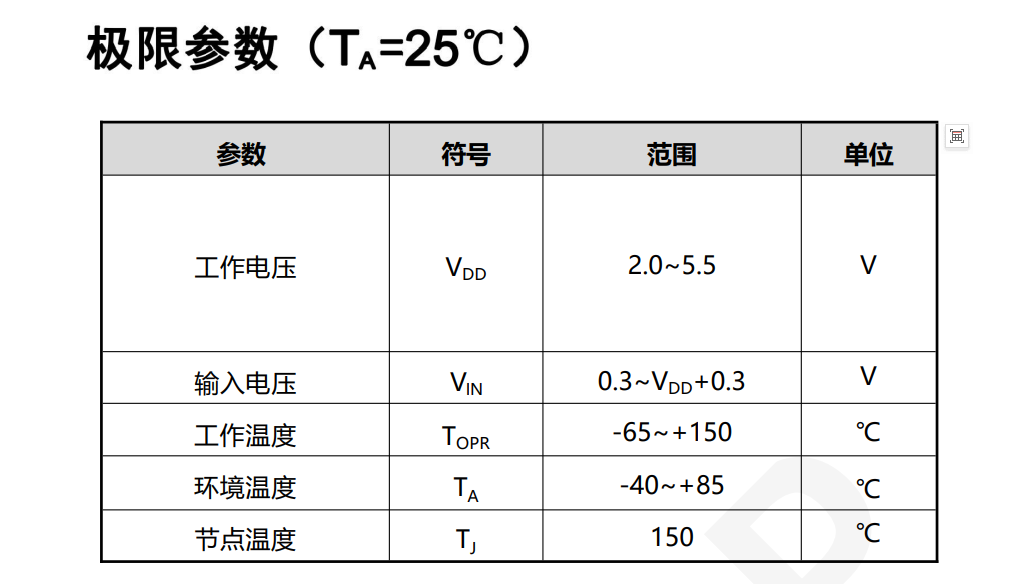

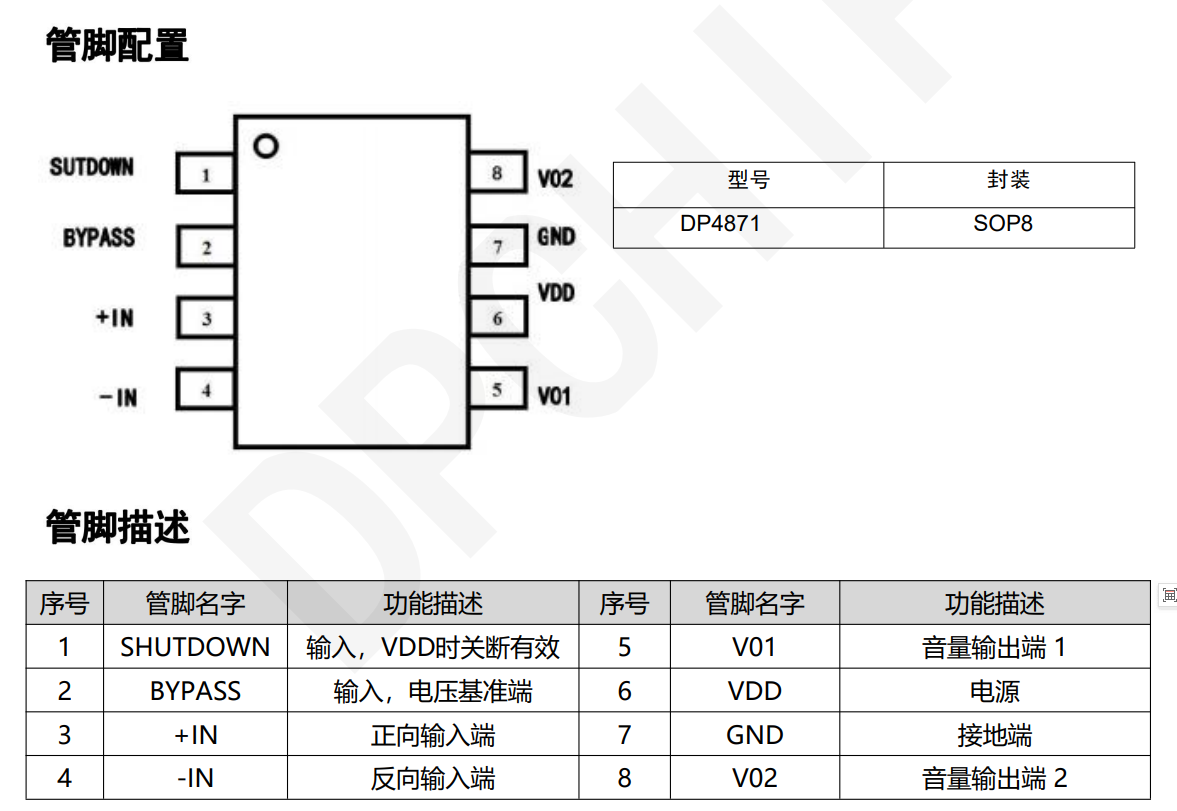

产品概述 DP4871 是一款桥式带关断功能的单通道 AB 类音频功率放大器。在 5V 输入工作电压下，负 载 3Ω时，平均输出功率为 3W，总谐波失真 THD 小于 10%。当 SHUTDOWN 管脚电压为 VDD时，芯片工作在关断模式下，此时芯片的功耗极低，IQ 仅为 0.6uA；同时芯片内置噪音消除电路，消除了芯片启动和关断过程中的噗噗声和咔嗒声。 DP4871 采用 SOP8 封装，具有输入工作电压范围宽（2.0V~5.5V），外围简单，成本低等优，是高保真、大功率电子产品的理想器件。 在音箱硬件方案中，放大器是一个关键的组成部分，负责将音频信号放大，以驱动音箱的喇叭单元。放大器的类型有： 1、类D放大器：类D放大器高效性而常用于音箱设计。它们将输入信号转换成脉冲宽度调制（PWM）信号，通过输出级联的低通滤波器进行还原。类D放大器效率高，适用于移动设备和电源有限的应用。 2、AB类放大器：AB类放大器是传统的线性放大器，具有较好的音质。虽然相对于D类而言效率较低，但它们通常在音频领域中表现良好，尤其是对于保真音频而言。 3、集成分配器芯片：选择一款集成了分配器功能的芯片，以减少电路板上的组件数量。一些厂商提供集成了分配器、DSP等功能的多合一解决方案。

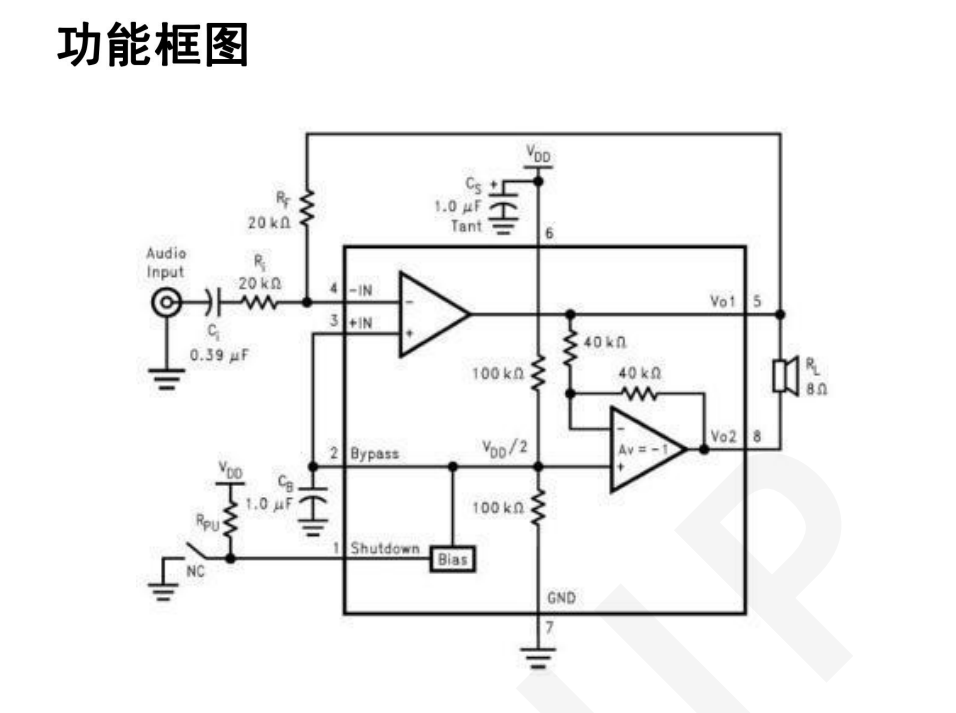

应用场景 插卡音箱 电脑USB音箱 便携式音响、学习机、游戏机 语言玩具、故事机 功能说明 （一）桥路设置 DP4871内部共有2个运放工作,但2个运放的设置却有所不同。 第一个运放增益可在外部用RF和RJ两个电阻进行设置 (+IN和-IN端口) ,而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号,而且两个运放产生的信号数量相同, 相位相反。因此DP4871增益如下:AVD =2 X (Rf/Ri) 为驱动负载,运放设置成桥接方式,这种方式不同于把负载一边接到地的常见运放电路,在同等条件下桥接方式能使负载产生4倍的输出功率。 （二）功耗 使用桥接的运放电路, 负载上产生的功耗也比较大, 因此在规定电压的条件下, 负载功耗如下： PDMAX = 4X ( VDD ）2/( 2π2) RL 因此在5V输入，8n负载情况下,输出最大功耗为625mW。但是此算法得出的结果如下： PDMAX =(TJMAX-TA)/θJA 注:SOP封装θJA=140℃/W版本V2.0 4 （三）基准电压 电压基准端的外接电容应尽可能的靠近芯片，0.1UF的电容提高了内部偏置电压的稳定性，并且 减少了PSRR的影响。可以通过加大BYPASS端的对地电容值来改善PSRR,电容CB值的大小取决于对 PSRR的要求。 （四）关断功能 为了减少功耗,DP4871的关断端可以关闭外部的偏置电路。当关断端为高电平时，运放关闭，芯 片不工作，这时的工作电流降低到0.6uA。当关断端电压略高于GND或略低于VDD时，芯片工作状态不稳定。所以，关断端应置于一个稳定的电压值，以避免芯片进入错误的工作状态。在很多应用场合, 关断端的电平转换都是由处理器来驱动的。当使用单向闸刀开关实现电平转换时，可以在关断端加上拉电阻,这样当开关关断时，因上拉电阻的作用，使得芯片关断端的电平处于一个正确的状态，以保证DP4871不会进入错误的工作状态。 |
