SL3075国产高效Buck转换器替代TI TPS54340方案深度解析
一、核心参数对比与替代优势
SL3075作为深圳市森利威尔电子推出的国产异步降压转换器，在关键性能上全面对标TI TPS54340（42V/3.5A），并展现显著优势：
更宽输入范围：4.5-65V Vin（TPS54340为5.5-42V），适配48V工业总线及高压汽车系统
更高输出能力：5A连续电流（TPS54340为3.5A），功率密度提升42%
更低导通损耗：集成90mΩ高端MOSFET（TI方案通常需外置MOS）
动态响应优化：峰值电流模式控制+可编程频率（100kHz-2MHz）
二、关键技术突破
轻载高效架构
采用专利Pulse Skipping Modulation（PSM）技术，轻载时静态电流仅125μA，效率较传统PWM模式提升15%以上，特别适合物联网设备等间歇工作场景。
高压快速响应
最小导通时间120ns，支持高压差转换（如48V转5V）
2.5ms软启动+数字频率折返机制，有效抑制浪涌电流和短路风险
灵活配置接口
外部电阻调节开关频率（RT引脚）
可编程UVLO阈值（EN引脚）
外部补偿网络（COMP引脚）支持定制化环路响应
三、典型应用场景
工业自动化：24V PLC电源模块替换
车载电子：12V/24V蓄电池系统
通信设备：48V基站电源二级转换
电机驱动：高压伺服控制电源
四、替换设计要点
引脚兼容性
建议参照SL3075的ESOP8封装进行PCB改版设计，重点优化：
BOOT-SW间需放置0.1μF电容
FB分压电阻按公式VOUT=0.8V*(1+R2/R1)计算
性能优化建议
输入电容：≥10μF低ESR陶瓷电容（耐压≥65V）
电感选型：饱和电流需＞6A（考虑20%余量）
散热设计：充分利用EP焊盘连接GND平面
五、国产化附加价值
技术支持：本地化FAE团队响应速度＜24小时
成本优势：BOM成本较进口方案降低30%

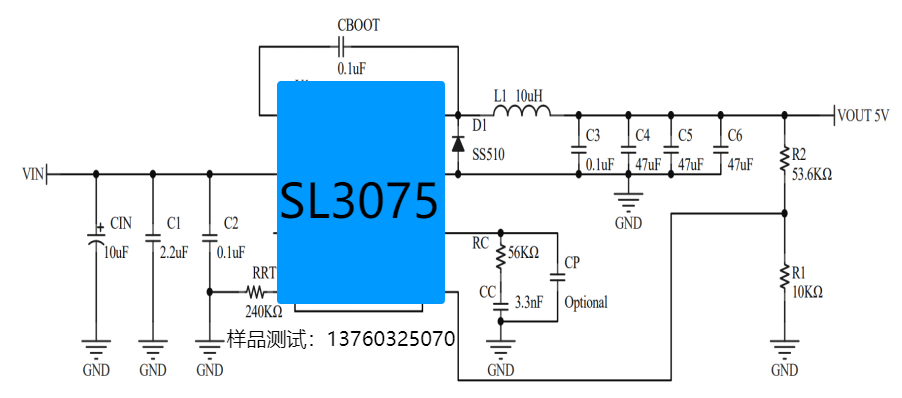

原理图，技术支持，样品测试
|
|
