SL4010：替代MP1527的高性能升压/升降压控制器芯片解决方案
一、核心优势对比SL4010作为MP1527的升级替代方案，在以下方面表现更优： - 宽输入电压范围：2.7-40V（MP1527典型为4.5-28V），支持更低启动电压（2.5V）；
- 多模式效率优化：自动切换PWM/PFM/BURST模式，效率高达95%；
- 灵活的频率调节：支持130kHz/175kHz或外接电阻自定义频率（MP1527固定频率）；
- 增强保护机制：逐周期限流、过压/过温保护，关机电流<2μA（优于MP1527的静态功耗）。
二、关键参数与设计要点三、典型应用场景- 移动设备供电：低输入电压启动，适合锂电池应用；
- 太阳能系统：宽输入电压适应光照波动；
- LCD背光驱动：高效率减少发热（对比MP1527温升更低）。
四、PCB布局建议- 功率路径（电感、MOS管、二极管）尽量短而宽；
- FB分压电阻靠近芯片，远离高频噪声源；
- 多层板建议铺地并增加过孔以降低干扰。
五、替换注意事项- 封装兼容性：SL4010为ESSOP10，需核对引脚定义（MP1527多为SOP8）；
- 外围元件调整：根据输出需求重新计算电感、二极管参数；
- 测试验证：重点监测开关噪声和效率曲线。
概述

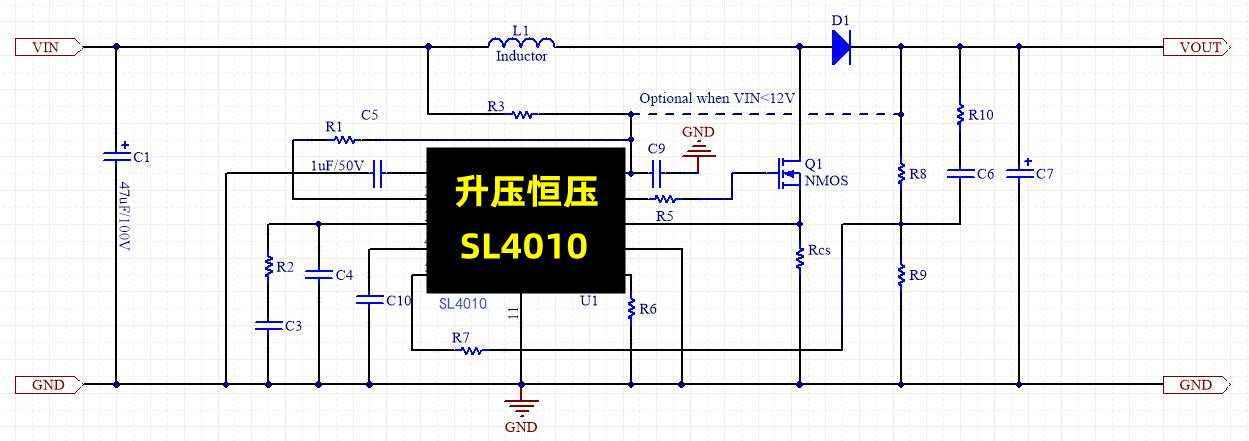

SL4010是一款外围电路简单的升压/升降压型恒压控制器芯片，适用于 2.7-40V 输入电压范围的升压/升降压恒压电源应用领域，启动电压低至 2.5V。
SL4010会根据负载的大小自动切换 PWM，PFM和BURST 模式以提高各个负载端的电源系统效率。
SL4010可以通过 EN 脚实现低待机关机功能，当 EN 脚接 VIN 的时候，系统正常工作，当EN 脚位被拉低， 系统关机，此时流入芯片内部的电流小于 2uA，进入低功耗待机模式。
SL4010还可以通过 ROSC 脚设置系统开关频率，当ROSC 悬空，开关频率为 130KHz，当ROSC 拉高,开关频率为 175KHz，如果需要别的开关频率，可以在ROSC 上对地加电阻实现。
SL4010支持软启动功能，调节 SS 端口的电容大小，可以改变软启动的时间。 SL4010支持逐周期的限流保护，输出过压保护以及过温保护，当保护机制被触发时，芯片会及时关闭 GATE 的输出，有效保护电源系统以及输出负载。
SL4010采用ESSOP10封装。
特点
●宽输入电压：2.7-40V
●支持 PWM，PFM 以及 BURST 工作模式
●2.5V 启动
●支持低功耗关机模式
●高效率：高达 95%
●关机电流小于 2uA
●逐周期限流保护
●可设定工作频率
●可编程的软启动
●恒压精度≤± 3%
●内置过温保护
●内置过压保护
|
