应用在智能指纹门锁领域中具有嵌入式SRAM的指纹芯片
发布时间：2025-7-22 09:32
发布者：liao775a
关键词：
指纹芯片
|
指纹锁的工作原理是通过指纹传感器采集指纹图像，微处理器处理数据并与预存模板比对，匹配成功则驱动机械装置解锁。指纹锁是通过电子部件及机械部件的精密组合而生产出的安全产品。指纹锁的本质无非是安全、便捷、时尚三个方面。 指纹锁的功能：指纹开启、密码开启、卡片开启、应急钥匙开启，现如今还增加了用微信开启的方式，让消费者更加的信任和选择指纹锁。有不少厂家在自己的产品上集成门铃、语音提示、联网、电话报警等一二十种功能。 指纹锁除开门功能外，一般有增加、删除和清空指纹功能，高性能的指纹锁还配有液晶触摸屏等人机对话系统，智能化水平较高，操作也相对方便并可提供操作引导、查询使用记录和内置参数、设置状态等功能。指纹管理功能为：增加指纹、删除指纹、清空指纹、设置系统参数等很多功能，而普通用户只有开门功能。 指纹锁的供电方式一般分两种，一种采用4节5号碱性电池，一般可以用一年左右;一种是采用两套电路系统，两套4节5号电池，指纹一套电路，密码一套电路，一般一年半左右。（具体视功能、功耗设计、使用次数等不同而不同）。根据行业标准生产防盗指纹锁，应当另加配应急供电接口，可用9V叠层电池外接供电。

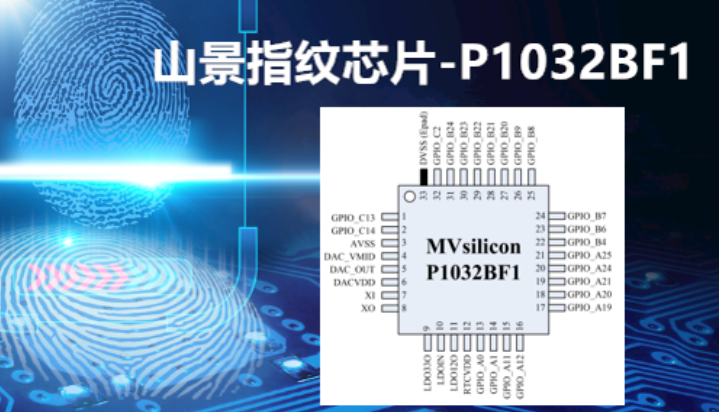

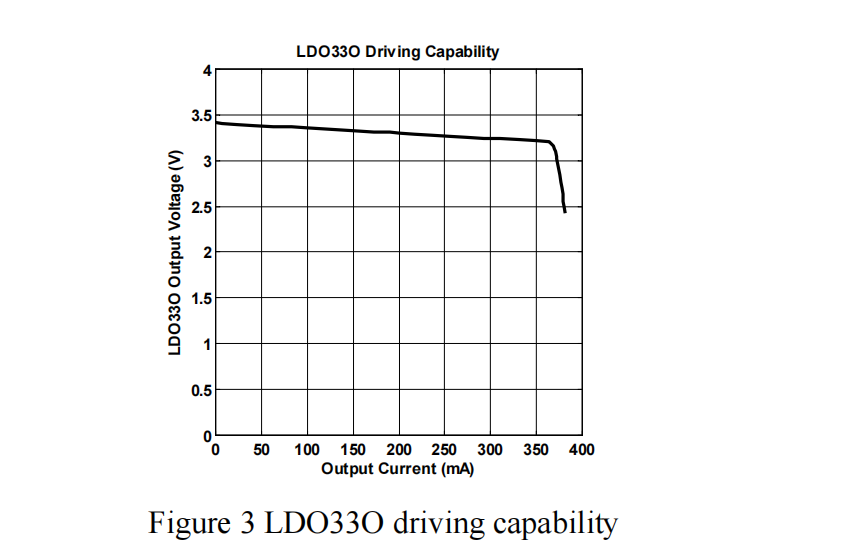

由工采电子代理的指纹芯片 - P1032BF1是一款基于ARM Cortex-M3的单片机，专为Wi-Fi /蓝牙通信控制而设计；能够实现指纹的图像采集、特征提取、特征比对，可应用于智能锁；支持大型程序代码和拥有大型嵌入式SRAM，也可用于一般的MCU应用。 Cortex-M3加入了类似于8位处理器的内核低功耗模式，支持3种功耗管理模式：通过一条指令立即睡眠；异常/中断退出时睡眠；深度睡眠。使整个芯片的功耗控制更为有效。 ARMCortex-M3内核的预取部件具有分支预测功能，可以预取分支目标地址的指令，使分支延迟减少到一个时钟周期。 LDO33O驱动能力：
指纹芯片 - P1032BF1特点： 核心：ARM Cortex-M3，较大频率为96MHz 嵌入式8M位闪存，用于程序代码和数据存储 128K字节存储器 嵌入式LDO，支持从3.3V到5V的电源 嵌入式POR、LVD、WDG 32.768系统PLL和RTC用的68 KHz振荡器 系统PLL的1到30MHz时钟输入 1至30MHz时钟输入系统锁相环 内部48MHz工厂修整RC 低功耗:睡眠、深度睡眠模式、为RTC和176Byte备份寄存器提供独立电源 带音量控制的音频DAC 5通道12位SAR ADC 调试模式:Serial Wire Debug(SWD) 具备中断能力的22个I/O端口 上海山景在指纹芯片领域深耕多年，技术以及产品方面已经很完善，如果想了解更多指纹芯片的技术应用资料，欢迎致电联系：133 9280 5792(微信同号)。
|
