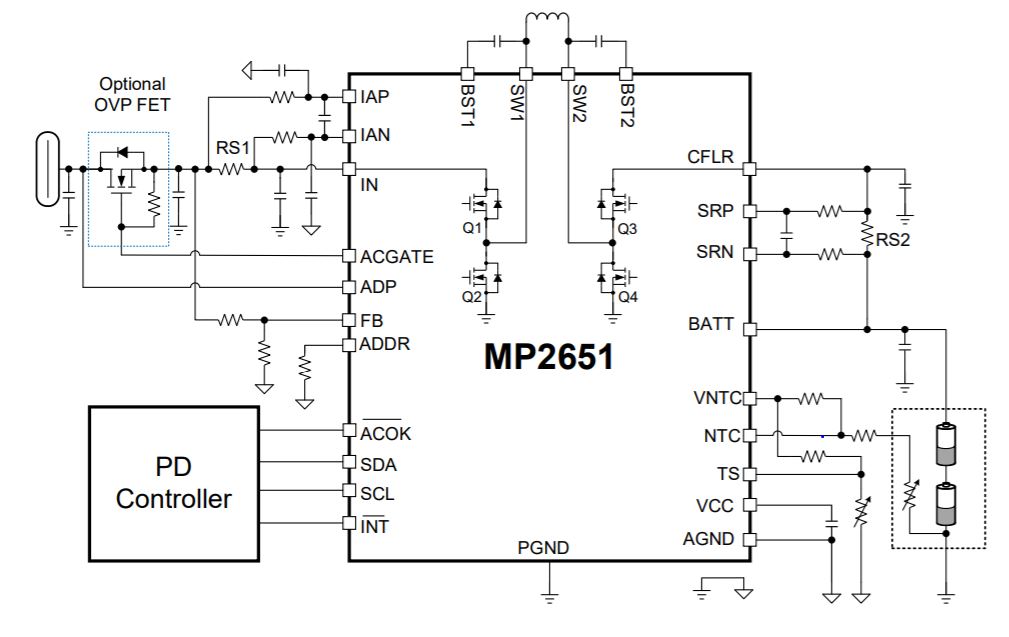

芯源系统(MPS) MP2651 Buck-Boost充电器ic的介绍、特性、及应用

MP2651 是一款升降压充电器 IC，设计用于 1 节至 4 节串联电池组应用。它支持 4V 至 22V 的宽输入电压  (VIN) 范围为电池充电。升降压拓扑允许电池电压高于或低于 VIN。MP2651 可以在启用源模式时提供 3V 至 21V 的宽 VIN 范围。在源模式下，该器件具有高分辨率的输出电流限值 (IOUT_LIMIT) 。

如果接入输入电源，MP2651 在充电模式下工作。它可以测量电池电压并提供四种充电模式：恒流涓流电流充电、恒流预充电、恒流快速充电和恒压充电。其他特性包括充电截止和自动再充功能。集成输入电流限值 (IIN_LIMIT) 和 VIN 限值 (VIN_LIMIT) 避免输入电源过载。此特性符合 USB 和 PD 规范。

MP2651 可以在源模式下通过 I2C/SMBus 接口灵活配置充电和放电参数，如 IIN_LIMIT、VIN_LIMIT、充电电流、电池全调节电压、输出电压(VOUT) 和输出电流 (IOUT)。它还可以通过 I2C 寄存器提供工作和故障状态。

为了保证安全工作，MP2651 将芯片温度限制为可配置阈值。其他安全特性包括输入过压保护（OVP）、电池 OVP、CFLR OVP、过温关断保护以及防止向坏电池长时间充电的可配置定时器。MP2651 采用 TQFN-30（4mmx5mm）封装。

产品特性和优势

· 用于 1 节至 4 节串联电池组的升降压充电器

· 4V 至 22V 输入电压（VIN）范围

· 可耐受电压高达 26V

· 使用外部 MOSFET 可提供高达 28V 的可耐受电压

· 在降压和升压操作之间实现无缝、平稳转换

· 可配置最大输入电流限值（IIN_LIMIT）和最小输入电压限值 (VIN_LIMIT)

· 可配置充电电流高达 6A

· 每节电池高达 4.67V 的可配置电池电压范围，精度为 0.5%

· 输出兼容 USB PD 3.0 源模式

· 可配置 3V 至 21V 输出电压（VOUT），步进值为 20mV

· 高达 6A 的输出电流（IOUT），步进值为 50mA

· 500kHz 至 1.2MHz 可配置开关频率(fSW)

· I2C 或 SMBus 主机控制接口用于灵活的参数设置

· 输入电源状态指示

· 集成 10 位 ADC，用于在充电模式和源模式下监控电压、电流和温度

· 提供模拟输出引脚，用于监控充电电流

· 输入过压保护（OVP）

· 电池 OVP

· 源模式下的输出短路保护（SCP）

· 电量丢失检测

· NTC 引脚浮空检测

· 集成 N 通道 MOSFET 驱动器，用于输入电源直通或过压保护（OVP）

· 用于电池温度保护的可配置 JEITA

· 温度调节和过温关断保护

· 采用 TQFN-30（4mmx5mm）封装
