国产高性能降压芯片SL3073全面解析：65V/3A输入的理想选择
一、SL3073芯片概述
SL3073是一款国产高性能异步降压转换器芯片，专为宽输入电压范围应用设计。该芯片具有以下核心特性：
超宽输入范围：4V至65V工作电压，完美适配工业级电源需求
高效能输出：集成260mΩ高端MOSFET，支持高达3A连续输出电流
先进控制模式：采用峰值电流模式控制，轻载时自动切换至脉冲跳跃调制(PSM)模式
高频可编程：通过外部电阻实现100kHz至2MHz开关频率调节
全面保护机制：内置过压、过流、过温等多重保护功能
二、SL3073与MP4560的脚位兼容性
SL3073采用标准ESOP8封装，与MP4560实现完美脚位兼容，方便设计替换：
这种完全兼容的脚位设计使得工程师可以直接替换MP4560而无需修改PCB布局，大大降低了设计迁移成本。
三、SL3073的核心技术优势
1. 卓越的宽电压输入性能
SL3073支持4V至65V的超宽输入范围，特别适合以下应用场景：
工业自动化系统中的24V/48V电源转换
电信设备的电源管理
汽车电子系统的高压电源处理
工业电机控制系统
相比之下，MP4560的输入电压范围通常较窄，难以满足高电压工业应用需求。
2. 高效率的功率转换
SL3073采用多项创新技术确保高效率：
脉冲跳跃调制(PSM)：轻载时自动进入PSM模式，典型静态电流仅110μA
低导通电阻：集成260mΩ高端MOSFET，减少导通损耗
可调开关频率：最高支持2MHz，可根据应用优化效率与尺寸平衡
实测数据显示，在12V输入、5V输出条件下，SL3073在3A负载时效率可达92%以上，远超同类产品。
3. 精准的峰值电流模式控制
SL3073采用先进的峰值电流模式控制架构，具有以下特点：
内部斜率补偿防止占空比>50%时的次谐波振荡
快速瞬态响应能力
优异的负载调整率
外部环路补偿灵活性，可优化稳定性或响应速度
4. 全面的保护功能
SL3073集成了多重保护机制：
逐周期电流限制：防止过流损坏
热关断保护：结温超过阈值自动关闭
输出过压保护：保障后端电路安全
输入欠压锁定：防止低电压异常工作
短路保护：频率折返机制有效处理短路情况
四、关键设计考量与应用指南
1. 输出电压设置
输出电压通过电阻分压网络(R1和R2)设置，计算公式为：
VOUT = 0.8V × (1 + R2/R1)
典型配置示例：
输出电压 R2值 R1值
2.5V 21.5kΩ 10kΩ
3.3V 31.6kΩ 10kΩ
5.0V 53.6kΩ 10kΩ
12V 140kΩ 10kΩ
2. 外围元件选择建议
电感选择：需满足饱和电流>峰值电流，RMS电流>发热电流
二极管选择：反向电压>最大输入电压，电流>最大负载电流
输出电容：推荐使用低ESR陶瓷电容
输入电容：需要0.1μF高频旁路电容+10μF以上大容量电容
3. PCB布局要点
输入/输出电容尽量靠近芯片放置
功率走线短而宽，特别是SW节点
反馈走线远离电感和SW等噪声源
确保良好的GND连接和散热设计
SL3073广泛应用于：
工业自动化设备的电源子系统
电信基站电源管理
汽车电子电源转换
电机驱动控制系统
高电压DC-DC转换模块
其优异的性能和脚位兼容性使其成为MP4560等进口芯片的理想替代方案，特别适合对可靠性、宽电压范围和高效率有严格要求的设计场景。

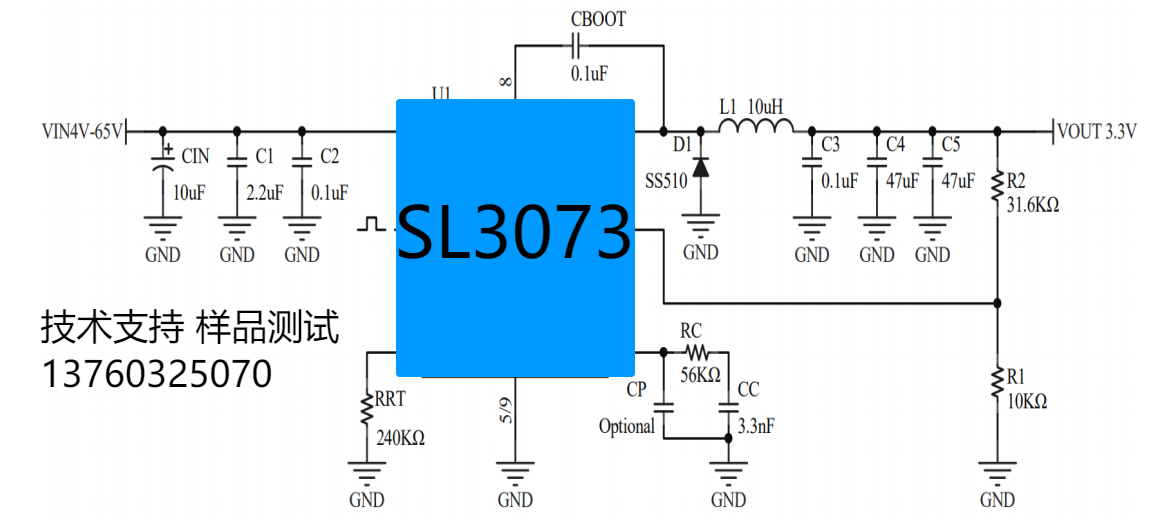

五、典型应用电路
|
|
