集成了三个半桥、六个N沟道功率MOSFET的三相无刷直流电机驱动器
发布时间：2025-7-16 09:39
发布者：liao775a
|
三相无刷直流电机驱动器的工作原理基于电子换向技术，通过实时检测转子位置并控制电流方向实现精准驱动。驱动器内部包含位置传感器（如霍尔传感器）和功率电子器件（如MOSFET或IGBT）。传感器实时检测转子磁极位置，控制器根据位置信号通过功率晶体管切换电流方向，驱动定子绕组产生旋转磁场。 换向控制流程： 位置检测：霍尔传感器监测转子磁极位置，输出电平信号（如高低电平组合）给控制器。 电流控制：控制器根据位置信号选择功率晶体管的开启顺序（如AH-BL、AH-CL、BH-CL等组合），控制电流流向定子绕组。 磁场驱动：电流变化产生旋转磁场，推动转子转动。当转子转动到新位置时，控制器调整晶体管组合，维持磁场转动方向。

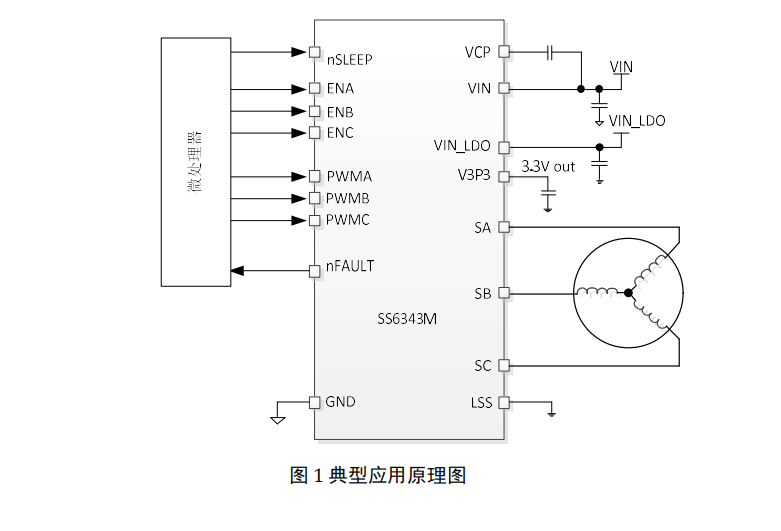

由工采网代理的SS6343M是一款针对三轴手持云台相机-三轴无刷云台-无人机云台推出的三相直流无刷电机驱动芯片；该芯片具有输出电流大、导通内阻低、输入内压高、超小型封装、性能卓越，芯片性价比高等优势；其软硬件完全可PIN TO PIN兼容替代MP6543。 电机驱动芯片 - SS6343M，是一种三相无刷直流电机驱动器。其工作电压范围：3V～16V；导通电阻仅为140mR；提供24管脚的3mmx4mm QFN封装，带外露散热盘；芯片集成了三个半桥，包括六个N沟道功率 MOSFET，以及前置驱动器、栅极驱动电源；为每个½-H电桥提供使能和PWM输入。 SS6343M能够持续提供2A的驱动电流（取决于温度和PCB条件），电流保护阈值峰值可达7A。它使用内部电荷泵为高压侧MOSFET产生栅极驱动电源电压，并使用涓流充电电路保持足够的栅极驱动电压以100%占空比工作。 内部集成的安全保护功能包括热关机、欠压锁定(UVLO)和过电流保护（OCP）。SS6343M提供24管脚的3mmx4mm QFN封装，带外露散热盘。 驱动nSLEEP管脚为低电平将使设备进入低功耗睡眠状态。在此状态下，所有内部电路都被禁用。当nSLEEP处于低激活状态时，忽略所有输入。从睡眠模式唤醒后，设备必须经过大约1.5ms才能响应输入。nSLEEP输入有一个弱下拉电阻器。 典型的应用电路：
马达驱动芯片 - SS6343M的特性： 3V-16V的工作电压范围 三路集成的半桥驱动 2A的持续输出电流能力 MOSFET的导通阻抗：110mΩ每个MOS SS6343M: ENBL&PWM控制接口 内嵌电荷泵电源支持输PWM100%占空比工作 自动同步整流功能 集成欠压锁定(UVLO)和过温保护功能 峰值达7A的过流保护阈值 封装形式：QFN-24(3mmx4mm) 率能半导体在电机驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多电机驱动的技术资料，欢迎致电联系：133 9280 5792(微信同号)
|
