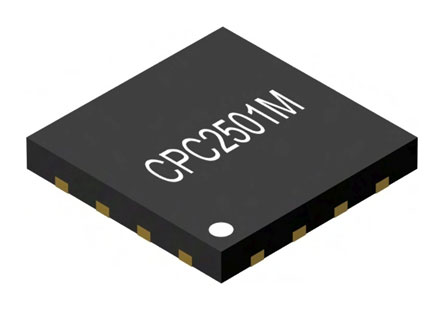

CPC2501M固态继电器集成电路，集成了用于可视门铃的铃声旁路功能
发布时间：2025-7-15 17:23
发布者：eechina
|
具有自我保护功能的紧凑型设计，简化了物联网安全系统、家庭和楼宇自动化的安装 Littelfuse公司（纳斯达克股票代码：LFUS）推出CPC2501M，这是一款功能强大、自驱动、常闭固态继电器，专门针对可视门铃系统中的铃声旁路进行了优化。
CPC2501M专为取代分立继电器电路而设计，是Littelfuse产品组合中首款用于此功能的专用集成电路（ASIC）。该产品将自我保护、故障定时与固态开关功能集成在一个6×6毫米的紧凑QFN封装中，既简化了可视门铃的集成流程，又显著提升了系统的可靠性和安全性。 Littelfuse集成电路部产品营销经理Hugo Guzman表示：“CPC2501M铃声旁路继电器能让可视门铃制造商的产品兼容现有住宅布线系统。最终用户可以使用现有门铃盒将门铃按钮替换为新的可视门铃单元，无需专业安装或额外接线。” 主要功能与特色 • 集成式自驱动逻辑无需外部微控制器或软件控制即可运作； • 内置故障保护计时器（~17秒）可在长时间按压按钮或提示音故障时自动复位； • 高性能开关可承受60 VP双向电压和1.84 ARMS连续负载电流； • 峰值电流能力为5 A，可应对启动和浪涌情况； • 经过热优化的6×6毫米 QFN-16封装可为紧凑型模块设计节省PCB空间； • 可安装在标准8-24 VAC门铃变压器后面。 问题/解决方案 随着可视门铃的普及度日益提升，使用传统家用布线和机械式门铃为这些设备供电的挑战也越来越大。CPC2501M通过在铃声处于非工作状态时创建一个电源旁路路径，并在铃声工作时立即关闭该路径来解决这个问题，既能确保摄像头单元的持续供电，又能完整保留铃声功能，而且无需复杂的改装。 应用与市场 CPC2501M不仅针对可视门铃系统中的铃声旁路进行了优化，同时还非常适合： • 楼宇自动化控制 • 具有电压控制驱动器的物联网设备 • 需要紧凑型固态开关的安全系统 • 通用型压控继电器设计 通过集成多种保护和逻辑功能，CPC2501M在简化设计与安装流程的同时，显著提升了消费级和工业级应用环境下的设备耐用性与运行性能。 供货情况 CPC2501M电压控制非绝缘固态继电器提供卷带封装，起订量3,000支。通过全球授权的Littelfuse经销商接受样品请求。如需了解Littelfuse授权经销商名单，请访问Littelfuse.com。 |
