从尾气到数据：如何解决氮氧传感器的多维协同测试难题？
发布时间：2025-7-15 17:14
发布者：eechina
|
作者：泰克科技 在全球汽车行业向 “双碳” 目标加速迈进的背景下，氮氧传感器（NOx Sensor）已成为汽车尾气排放控制的关键节点。作为发动机管理系统的 “环境监测官”，其核心功能是实时监测尾气中 N2O、NO、NO2等氮氧化物浓度，并将数据以毫秒级响应传输至车载 ECU 。通过精准调控选择性催化还原（SCR）系统的尿素喷射量，现代柴油车的 NOx 排放量得以降低 90% 以上，确保严格符合国六/欧七排放标准。

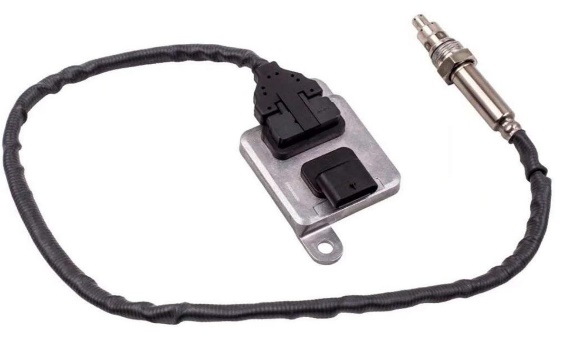

为极端工况而生的氮氧传感器 氮氧传感器主要由传感单元、加热单元、控制电路和保护外壳四大核心部分组成（图 1）。传感单元是氮氧传感器的 “心脏”，通常采用氧化锆或氧化钛等固体电解质材料，通过构建氧离子传导通道来感知尾气中的氮氧化物浓度；加热单元则如同 “守护者”，在传感器启动初期迅速将传感单元加热至工作温度（通常为 600℃ - 800℃），确保其能快速进入稳定工作状态，同时在工作过程中维持适宜的温度环境，防止因温度波动影响检测精度；控制电路作为 “大脑”，负责将传感单元产生的微弱电信号进行放大、处理，并转换为车载 ECU 能够识别的标准信号；坚固的保护外壳不仅能抵御 -40℃至 900℃的极端温度、复杂化学腐蚀气体，还能有效隔离外界电磁干扰，保障传感器内部信号的稳定传输 。 由于氮氧传感器长期工作于 - 40℃至 900℃的极端温度环境，同时承受复杂化学腐蚀气体和高频热循环冲击。其6000小时的设计寿命一旦到期，传感器老化将导致SCR系统控制失准，引发尾气超标、动力下降等连锁反应。因此，高效的研发测试与故障诊断成为保障产品可靠性的关键环节。

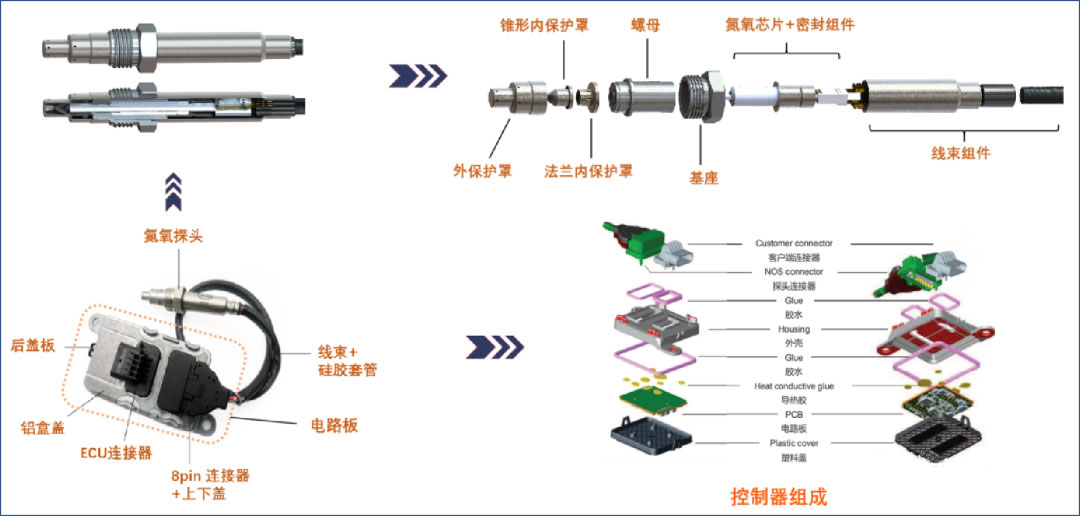

图 1：氮氧传感器内部结构分解图 泰克MSO5B示波器：破解氮氧传感器测试难题的利器 如此精密复杂的氮氧传感器，在研发与测试过程中面临着诸多挑战，这也使得单台示波器难以满足其测试需求，需要通过级联多个示波器来实现全面、精准的检测。 氮氧传感器在工作时会产生多种类型的信号，包括传感单元输出的微弱氮氧化物浓度信号、加热单元的电流与电压信号、控制电路与ECU之间的通信信号等，这些信号不仅类型多样，而且频率范围广、幅值差异大。以新型高速数字接口的氮氧传感器为例，其信号传输速率可达百兆级别，信号频率成分复杂，单台示波器有限的通道数无法同时采集所有关键信号，导致无法全面分析传感器的工作状态。而级联多台泰克 MSO4/5/6B系列示波器，可将通道数量扩展至最多64个模拟通道，能够同步采集传感器的各类信号，避免信号遗漏。

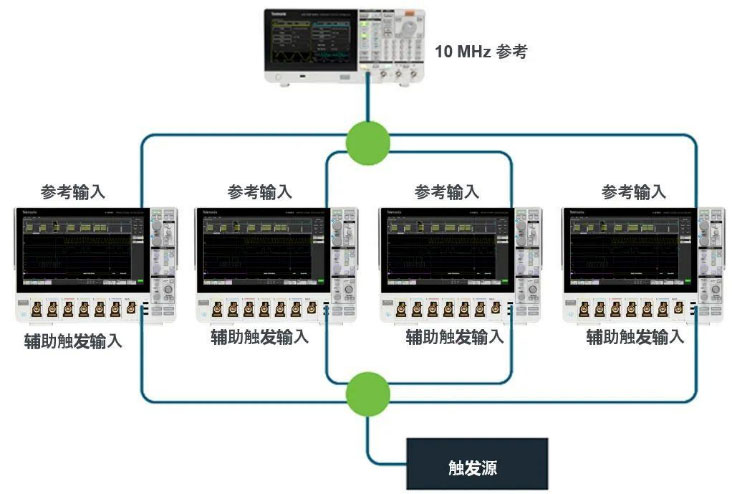

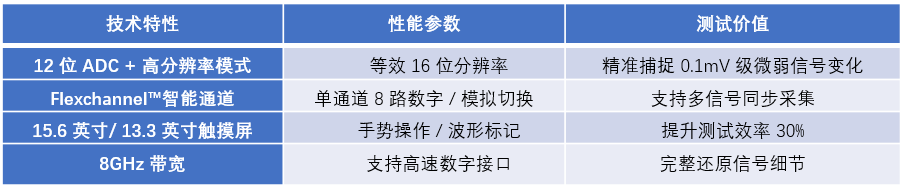

图 2：4台泰克 MSO5B 示波器级联系统架构图，展示触发信号分配与同步机制 此外，在汽车实际运行过程中，氮氧传感器的工作状态会受到发动机工况、环境温度、尾气成分等多种因素的综合影响。在测试时，为了真实模拟传感器的工作环境，需要同时监测发动机上游、SCR 催化器前后等多个位置的氮氧传感器，以及尿素喷射控制信号、排气温度压力等关联参数。这种多维度、多传感器协同测试的需求，远超单台示波器的能力范围。通过级联 8 台泰克MSO4/5/6B系列示波器，利用 SMA 高带宽功分器（174 - 6214 - 00）与相位匹配电缆（174 - 6212 - 00）实现皮秒级同步精度，能够确保各通道信号采集的一致性，完整还原传感器在复杂工况下的工作状态，为工程师提供全面、准确的数据支持。(如图2) 泰克 MSO4/5/6B系列示波器本身具备的卓越性能，也为级联测试奠定了坚实基础。其 12 位 ADC 配合高分辨率模式，可实现等效 16 位分辨率，能够精准捕捉氮氧传感器 0.1mV 级的微弱信号变化；Flexchannel™智能通道支持单通道 8 路数字 / 模拟切换，极大增强了通道的灵活性与适用性；15.6 英寸/ 13.3 英寸触摸屏搭配便捷的手势操作，进一步提升了测试效率。
TekScope PC 软件：多机协同测试的智慧大脑 除了硬件级联，软件的支持对于多台示波器协同测试同样至关重要。TekScope PC 分析软件构建了一体化测试生态系统： 1. 多机协同控制：通过以太网无线/有线实现 8 台示波器的触发 / 采集参数统一配置； 2. 波形融合显示：在单一界面整合所有通道波形，支持跨设备信号关联分析； 3. 相位校正算法：示波器和探头相位校正算法通过软件补偿机制，确保多通道信号时间误差＜1ns ； 4. 数据可视化：支持 3D 瀑布图、信号关联性图谱等 12 种可视化分析模式，帮助工程师快速定位问题，提升测试效率与准确性。

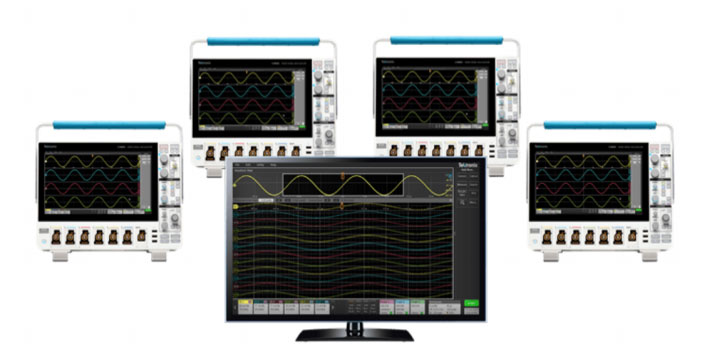

图 3：TekScope PC 软件操作界面，展示多通道波形对比与数据分析功能 级联测试方案：全面保障氮氧传感器性能 基于多台泰克 MSO5B 示波器级联的测试方案，能够覆盖氮氧传感器从基础性能测试到复杂工况模拟的全流程检测。 1. 基础性能测试：通过多通道同步采集传感器的 NOx 浓度信号、加热器电压信号和 ECU 控制信号，利用上升沿触发记录传感器从冷启动到稳定工作的全波形数据，结合 TekScope PC 软件分析信号上升时间等数据； 2. 故障模拟测试：可断开加热器供电模拟失效情况，或注入 100MHz - 1GHz 射频信号测试抗干扰能力，借助示波器的 实时频谱分析和波形数学运算功能定位异常； 3. 多传感器协同测试：级联 4 台 MSO5B 示波器（32 通道），同步监测发动机上下游、SCR 催化器前后的传感器信号，以及尿素喷射控制、排气温度压力等参数，通过软件时间戳对齐功能构建多信号因果关系图谱，优化 SCR 系统控制策略。 面对氮氧传感器日益复杂的测试需求，泰克 MSO4/5/6B 示波器级联方案凭借硬件与软件的深度协同，实现了从信号采集到数据分析的全链路突破。其通过多台级联扩展通道数量、皮秒级同步技术保障信号一致性，配合 TekScope PC 软件的智能诊断功能，成功解决了传统测试中信号遗漏、分析效率低等痛点。无论是汽车研发企业优化排放控制系统，还是零部件厂商提升产品可靠性，该方案都能提供精准高效的测试支持，以技术创新推动汽车行业向更环保、更智能的方向加速迈进。 |
