PL62003 是一款高效的同步双向升降压充电器，集成了快速充电协议。它是一个功能全面且灵活的升降压充电器平台，
专为大多数带有 Type-C 端口并支持 PD 协议的快速充电应用而设计。它可以被编程设置为降压充电、升压充电或升
降压充电模式。 PL62003 提供 I2C 接口以便与MCU通信，为电池和总线端子提供高压检测功能，能精确地对电池电流、
总线电流以及多达 4 个 USB 端口的电流进行电流检测。它还为所有 USB 端口的 CC1、CC2、DP、DM 通信信号
提供高压隔离。PL62003 可以与通用的MCU协同工作，为各种快速充电应用，如移动电源、电池组或便携式储能电源
等，提供一个完整、强大且灵活的升降压充电系统。在充电模式下，它对输入电压进行升压或降压处理，从而有
效地为电池充电。PL62003 支持涓流充电、恒流（CC）充电和恒压（CV）充电管理。充电电流和充电电压可以通过两
个 12 位的数模转换器（DAC）进行编程设定。PL62003 具有 I2C 接口，因此用户可以通过 I2C 轻松控制
充电或者放电模式，并对充电电流、充电电压、输出电压和输出电流限制进行编程设置。它还能监测多达四个 USB 端
口的状态，并提供四个NMOS栅极驱动器，以独立控制功率路径。用户还可以使用 I2C 来监测DC-DC模块甚至整个系
统的状态。PL62003 还提供了 VMONP 引脚，通过该引脚，MCU可以实时监测 VBUS、VBAT、IBUS、IBAT以及每个端口的电
流。所有这些特性简化了系统设计，并降低了BOM成本。PL62003 支持欠压保护、过压保护、过流保护、短路保护
和过温保护，以确保系统在不同的异常情况下的安全性。
特性
集成 PD3.1、QC3.0、AFC、SCP、FCP、BC1.2 协议，实现双向升降压充放电功能。
支持PD3.1协议的双角色转换
内置充电管理功能，涵盖涓流充电、恒流充电、恒压充电以及充满停止等功能。
VBUS和 VBAT的工作电压范围宽广，最高可达 32V。
支持多达 4 个端口（C1 端口、C2 端口、B 端口、A 端口）的插拔检测
支持对每个端口进行过流和过压保护
可进行 1 节至 6 节电池的充电管理
支持 4.2 V和 3.5 V电池的充电
可编程开关频率为 150Khz 或 300Khz
内置12-bit DAC 可确保电流以10mA的步径设置
内置12-bit DAC 可确保输出电压以5mV的步径设置
可编程线缆压降补偿
集成多达五个 USB 端口的N-Gate驱动器
外部可通过VMON 引脚检测电池端、BUS端以及各个端口端的电压和电流等信息
集成DC-DC转换器的各种保护功能
当BUS电压与电池电压接近时，可设置直通
内置I2C接口可与外部MCU通信
LDO可为MCU供电
采用 QFN5X5-48 封装

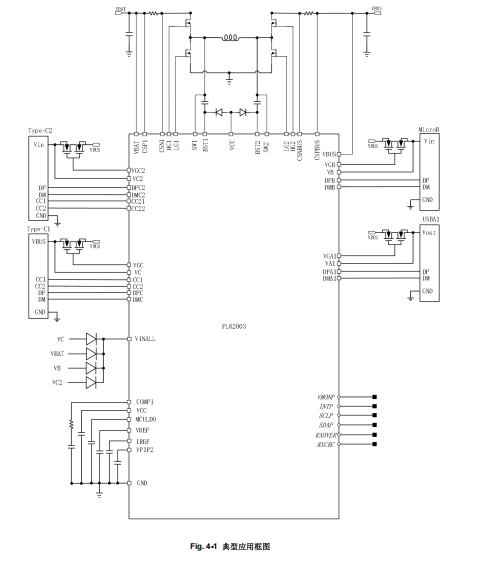

应用
移动电源
电池组
锂离子电池充电器
便携式设备
通用快速充电设备
智能 USB 插座
