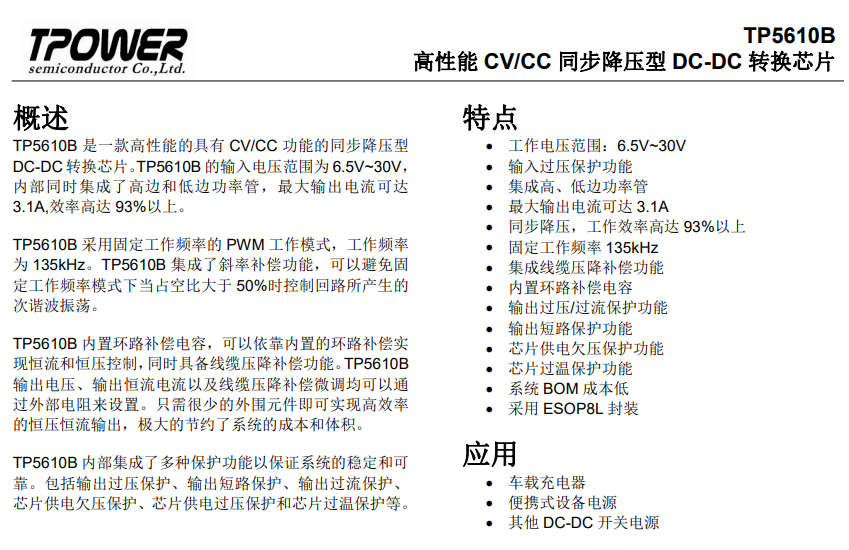

TP5610B 是一款高性能的具有 CV/CC 功能的同步降压型DC-DC 转换芯片。TP5610B 的输入电压范围为 6.5V~30V，内部同时集成了高边和低边功率管，最大输出电流可达3.1A,效率高达 93%以上。 采用固定工作频率的 PWM 工作模式，工作频率为 135kHz。TP5610B 集成了斜率补偿功能，可以避免固定工作频率模式下当占空比大于 50%时控制回路所产生的次谐波振荡。
内置环路补偿电容，可以依靠内置的环路补偿实现恒流和恒压控制，同时具备线缆压降补偿功能。
输出电压、输出恒流电流以及线缆压降补偿微调均可以通过外部电阻来设置。只需很少的外围元件即可实现高效率的恒压恒流输出，极大的节约了系统的成本和体积。
内部集成了多种保护功能以保证系统的稳定和可靠。包括输出过压保护、输出短路保护、输出过流保护、芯片供电欠压保护、芯片供电过压保护和芯片过温保护等。
特点
工作电压范围：6.5V~30V
输入过压保护功能
集成高、低边功率管
最大输出电流可达 3.1A
同步降压，工作效率高达 93%以上
固定工作频率 135kHz
集成线缆压降补偿功能
内置环路补偿电容
输出过压/过流保护功能
输出短路保护功能
芯片供电欠压保护功能
芯片过温保护功能
系统 BOM 成本低


应用
车载充电器 便携式设备电源 其他 DC-DC 开关电源
