应用在条形音箱音效功能中的模拟D类音频放大器-IML6603
发布时间：2025-7-11 09:44
发布者：liao775a
|
条形音箱主要通过以下两种核心技术实现音效增强： 虚拟环绕声技术：通过内置多个扬声器单元（通常为2-7个），芯片控制各单元发声顺序，利用人耳对声音时序的感知差异，模拟出环绕声效果。例如，当播放赛车场景时，声音会从左前移至右后，营造身临其境的立体感。 反射环绕声技术：通过墙面反射增强环绕效果。例如，声音打到墙壁后反射，形成类似5.1声道的效果。高端型号（如集创北方IML6603）通过控制多个喇叭的协同发声，结合墙面反射，实现更真实的环绕声体验。 部分高端条形音箱还支持 杜比全景声 （DTS）和无线后环绕扩展，通过增加低音炮和侧环绕单元进一步提升音效。 模拟功放芯片采用数字信号处理技术，能将音频信号转换为数字信号，并通过数字放大技术进行放大；相比传统的功放芯片，能源利用率更高，可以有效地避免传统模拟功放中容易出现的失真、噪声等问题；同时，还具有自动保护功能，能够防止因过热、过流等因素造成的损坏。

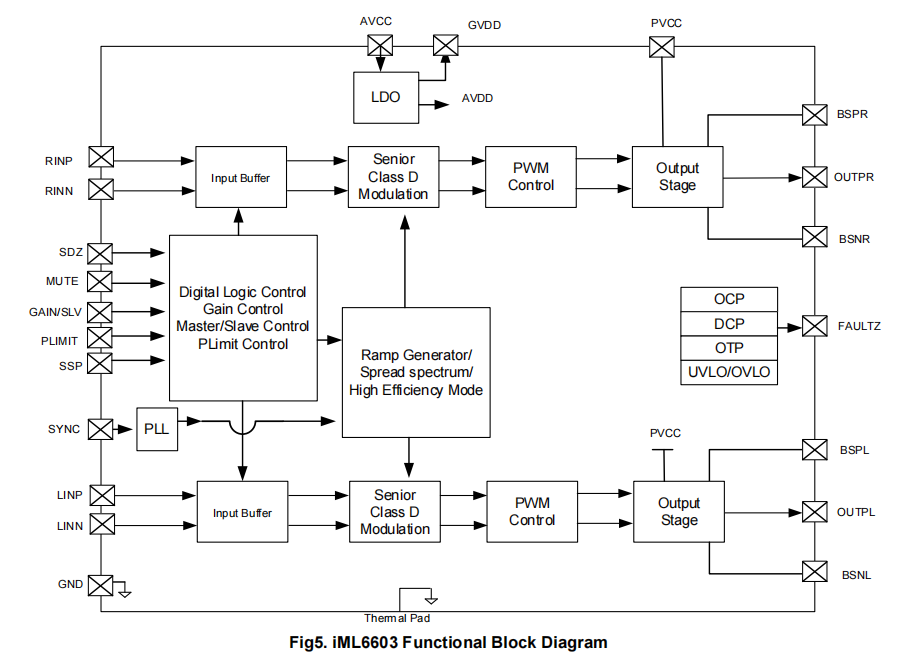

工采网代理的模拟功放芯片 - IML6603是一款高集成、高效率的双通道D类音频放大器；该芯片具有低失真、低噪声和高动态范围的特点；能够输出高达60W的功率，并支持4Ω、8Ω的扬声器负载；采用了宽输入电压范围和高抗干扰能力的设计，拥有MUTE+扩频+2.1声道同步+跳频功能；支持4Ω、8Ω扬声器负载；可Pin-to-Pin兼容替代TI TPA3128；可广泛应用于：条形音箱、蓝牙音箱、电视音频、家庭影院等等。 iML6603输入级是一个完全差分的输入级，输入阻抗随增益设置从36 dB增益的7.2 kΩ变化到20 dB增益的48 kΩ。表1列出了从较小增益值到较大增益值的值。输入电阻值的公差为±20%，因此较小值将高于5.76 kΩ。输入必须是交流耦合的，以较小化输出的直流偏移量，并确保在接通和关闭电源期间输出电压的正确上升。 iML6603模拟功放芯片具有优异的性能、出色的音频处理能力；供电电压范围：4.5V～26V（支持单、双供电），支持两种模式输出：在双通道BTL模式下，能够输出24V@2*30W/8Ω的功率；在单通道PBTL模式下，能输出24V@60W/4Ω功率；小巧的封装易于集成到各种音频设备中，如音响、功放、无线音箱等。 原理框图：

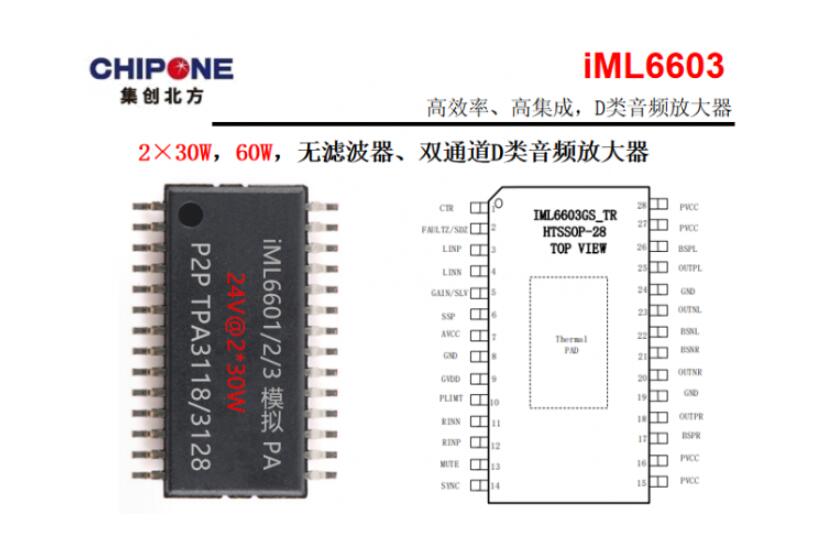

音频功率放大器 - IML6603的特性： 输入电源电压范围：4.5V至26V 支持大输出功率： -2×30W进入一个8Ω BTL负载在24 V -1×60W进入一个4Ω PBTL负载在24 V 高功率效率：高达94% 低输出偏移电压：1.5 mV 低EMI与扩频调制 低THD：0.01%@1W@8ohm@24V 600-KHz或500 ± 12%-KHz可选开关频率 主从同步 可编程功率限制 并行BTL模式支持（PBTL） 支持单、双路供电 直流检测，和短路保护与错误报告 过压和过压保护（UVLO和OVP） 热关闭（OTP） 封装HTSSOP-28 音频放大器 - IML6603的应用： 条形音箱 蓝牙扬声器 电视音频 家庭影院 工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的模拟功放芯片产品信息。 了解更多关于国产模拟功放芯片的技术应用，请联系：133 9280 5792(微信同号)
|
