TP8815 外置 MOS 平均电流型50%低亮100%高亮模式 技术支持13798794877黄

[复制链接]
发表于 前天 17:44 | 显示全部楼层 |阅读模式

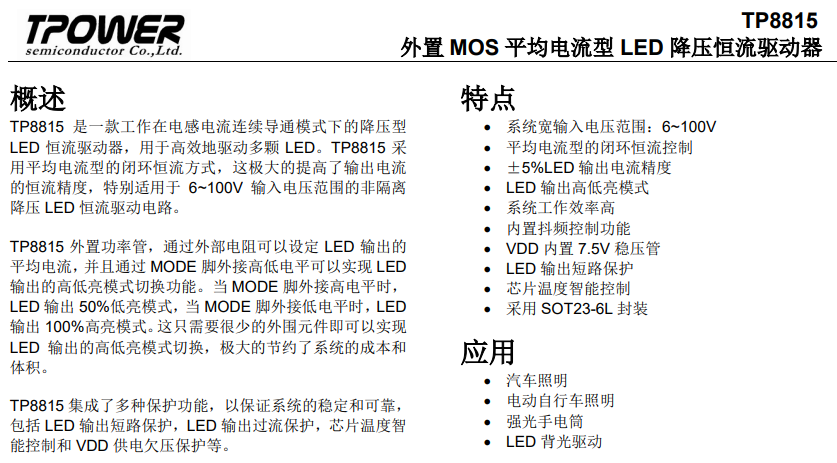

概述
TP8815 是一款工作在电感电流连续导通模式下的降压型LED 恒流驱动器,用于高效地驱动多颗 LED
TP8815 采用平均电流型的闭环恒流方式,这极大的提高了输出电流的恒流精度,特别适用于 6~100V 输入电压范围的非隔离降压 LED 恒流驱动电路

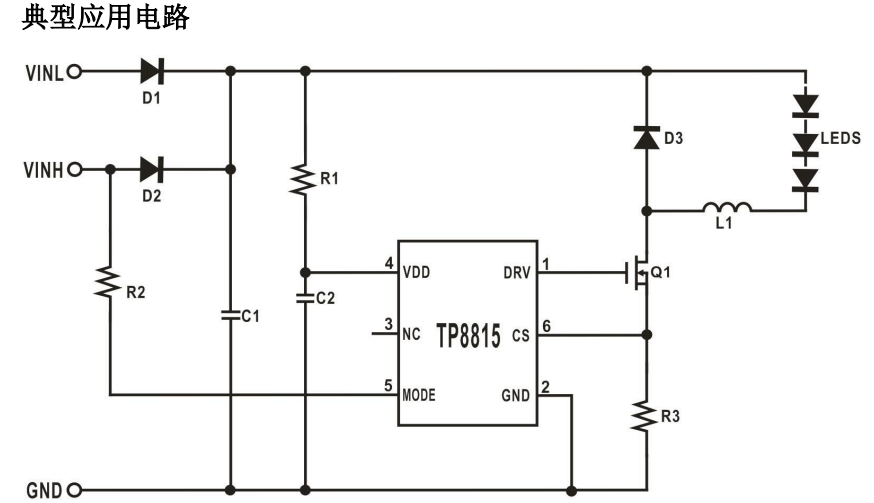

TP8815 外置功率管,通过外部电阻可以设定 LED 输出的平均电流,并且通过 MODE 脚外接高低电平可以实现 LED输出的高低亮模式切换功能。当 MODE 脚外接高电平时,LED 输出 50%低亮模式,当 MODE 脚外接低电平时,LED输出 100%高亮模式。这只需要很少的外围元件即可以实现LED 输出的高低亮模式切换,极大的节约了系统的成本和体积。
TP8815 集成了多种保护功能,以保证系统的稳定和可靠,包括 LED 输出短路保护,LED 输出过流保护,芯片温度智能控制和 VDD 供电欠压保护等。
特点
系统宽输入电压范围:6~100V
平均电流型的闭环恒流控制
±5%LED 输出电流精度
LED 输出高低亮模式
系统工作效率高
内置抖频控制功能
VDD 内置 7.5V 稳压管
LED 输出短路保护
芯片温度智能控制
采用 SOT23-6L 封装
应用
汽车照明 电动自行车照明 强光手电筒 LED 背光驱动
