一款使用电容感应式原理设计的6键触摸检测IC-CT8225
发布时间:2025-7-8 10:00
发布者:liao775a

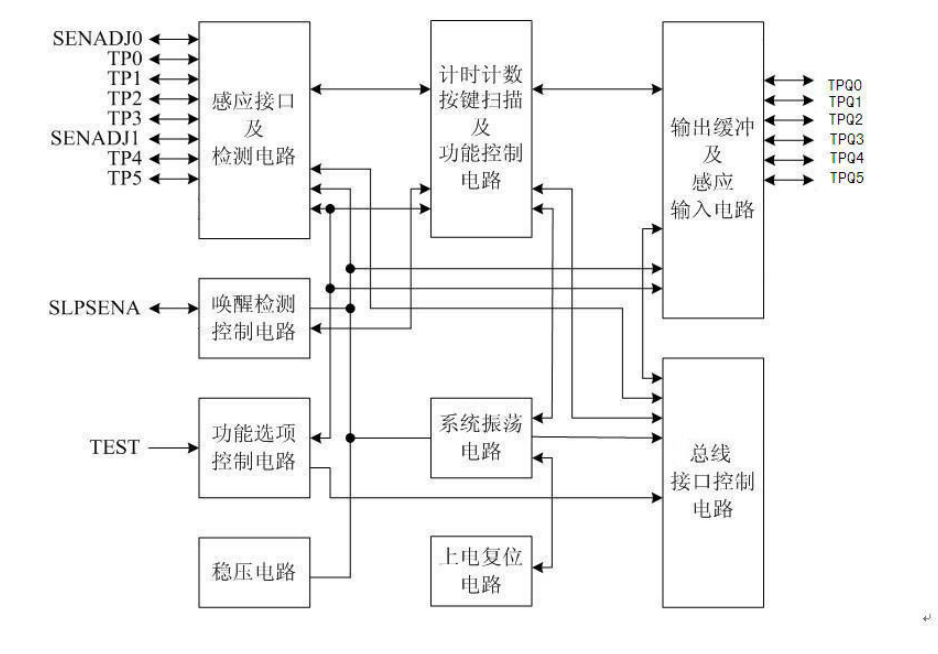

工采网代理的国产电容式触控芯片 - CT8225是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用,稳定的触摸效果可以应用在各种不同应用上,人体触摸面板可以通过非导电性绝缘材料连接,主要应用是以取代机械开关或按钮,此芯片可以独立支持6个触摸键。 ![]() 当其他条件固定时,在可用范围(1pF≦CJ0~CJ1≦50pF,1pF≦CJWA≦50pF)内增大CJ0~CJ1,CJWA的值将降低灵敏度。当不连接任何电容,即在电容连接处处于悬空其灵敏度为较大。电容CJ0~CJ1用于调节工作模式下按键的灵敏度。电容CJWA用于调节睡眠模式下唤醒灵敏度。 CT8225具有两种输出类型,CMOS类型输出和OD(漏极开路)类型输出。这两者通过TP0(OPDEN)选择。默认为CMOS类型,即TP0(OPDEN)不连接高阻值电阻到GND。当TP0(OPDEN)连接高阻值电阻到GND时,选择为OD类型输出。 灵敏度调节:PCB 板上感应焊盘尺寸大小及走线会直接影响灵敏度,因此灵敏度调节需要根据实际应用的 PCB 应 进行调节,CT8225 提供一些外部调节灵敏度的方法。 改变感应焊盘尺寸大小:若其他条件固定不变,使用一个较大的感应焊盘将会增大其灵敏度,反之灵敏度将下降,但是感应焊 盘的尺寸大小也必须是在其有效范围值内。 改变面板厚度:若其他条件固定不变,使用一个较薄的面板也会将灵敏度提高,反之灵敏度则下降,但是面板的厚度 必须低于其较大值。 功能模块图: ![]() 电容式触摸芯片 - CT8225的特性: 工作电压:2.5V~5.5V(启用内部稳压电路) 内建稳压电路功能 待机电流 -3V 电压,低速采样率 8Hz 的睡眠模式下典型值 4.5uA 提供 6 个直接输出独立端口 6 个直接输出端口可以选择不同输出类型(CMOS/OD/OC 具有高/低电平有效) 具有选项选择有效键较大输出时间大约为 80Sec 灵敏度可由外部电容(1~50pF)调节 上电后需要 0.5Sec 稳定时间 -在此期间内请勿触摸按键面板,所有的功能触摸无效 自动校准 -当所有按键在一段时间内没有被触摸到时,芯片系统重新校准时间约为 4.0Sec 电容式触摸芯片 - CT8225的应用: TWS蓝牙耳机 智能音响 AI智能 益智玩具 智能家居 在国产电容式触控芯片领域,武汉光华芯生产的国产电容式触控芯片便是其中的佼佼者。了解更多关于武汉光华芯国产电容式触控芯片的技术应用,请联系:133 9280 5792(微信同号) ![]() |
