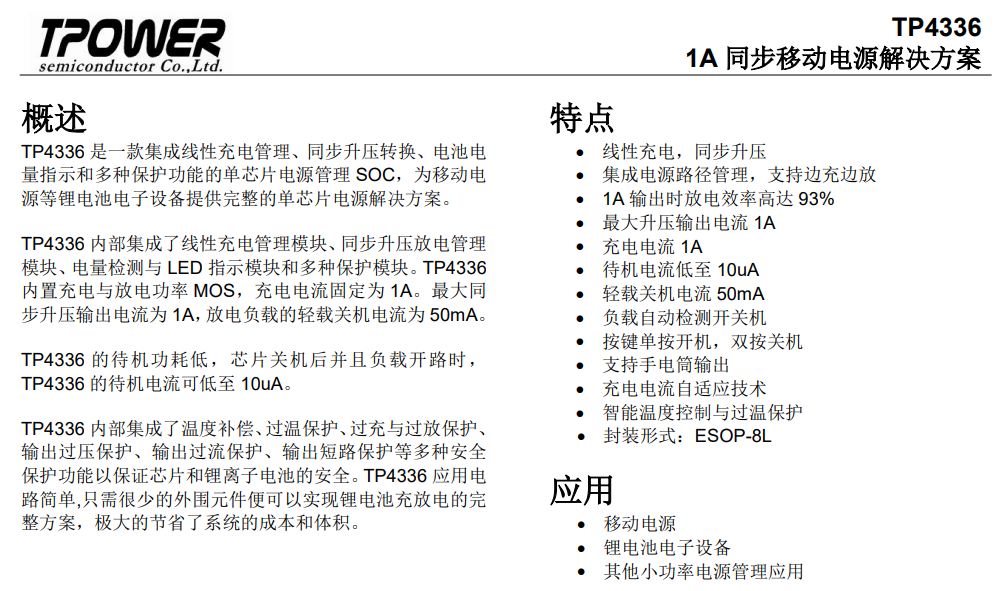

概述
TP4336 是一款集成线性充电管理、同步升压转换、电池电量指示和多种保护功能的单芯片电源管理 SOC，为移动电源等锂电池电子设备提供完整的单芯片电源解决方案。
TP4336 内部集成了线性充电管理模块、同步升压放电管理模块、电量检测与 LED 指示模块和多种保护模块。TP4336内置充电与放电功率 MOS，充电电流固定为 1A。最大同步升压输出电流为 1A，放电负载的轻载关机电流为 50mA。
TP4336 的待机功耗低，芯片关机后并且负载开路时，TP4336 的待机电流可低至 10uA。
TP4336 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出过流保护、输出短路保护等多种安全保护功能以保证芯片和锂离子电池的安全。
TP4336 应用电路简单,只需很少的外围元件便可以实现锂电池充放电的完整方案，极大的节省了系统的成本和体积。
特点
线性充电，同步升压
集成电源路径管理，支持边充边放
1A 输出时放电效率高达 93%
最大升压输出电流 1A
充电电流 1A
待机电流低至 10uA
轻载关机电流 50mA
负载自动检测开关机
按键单按开机，双按关机
支持手电筒输出
充电电流自适应技术
智能温度控制与过温保护
封装形式：ESOP-8L
应用
移动电源 锂电池电子设备 其他小功率电源管理应用
