MS2402隔离模数转换器可Pin to Pin兼容AD7402
发布时间：2025-7-4 17:09
发布者：芯晶图电子
|

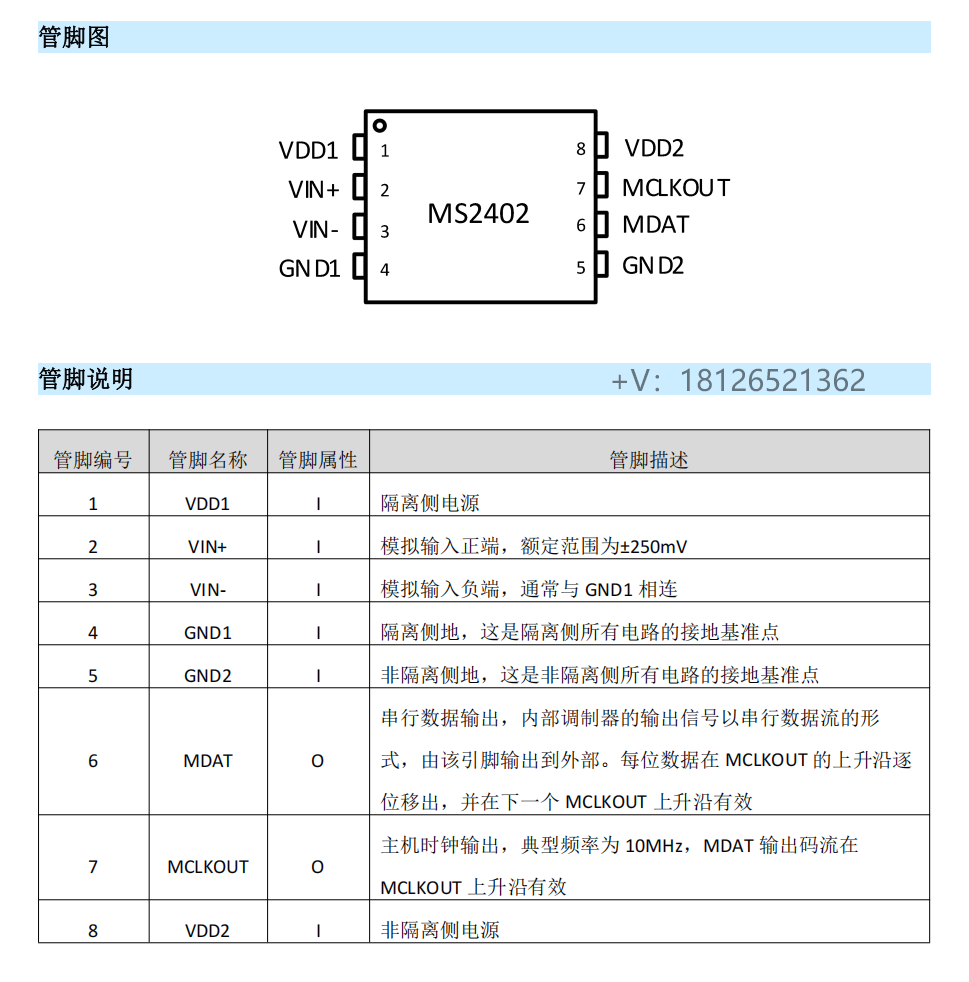

MS2402是一款二阶Σ-Δ调制器，集成片上数字隔离器，能将模拟输入信号转换为高速1位码流。调制器对输入信号连续采样，无需外部采样保持电路。模拟信号输入满量程为±320mV，转换后的数字码流的最高数据速率为10MHz。MS2402的VDD1采用5V电源供电，VDD2可采用5V或3V电源供电。可Pin to Pin兼容AD7402。 串行接口采用数字式隔离，能提供更加优异的工作特性。该器件内置片内基准电压。MSS2402采用8引脚SOW封装，工作温度范围为−40°C至+125°C。 主要特点 10MHz时钟速率 16位无失码 16位时INL典型值为±2LSB 失调漂移：1uV/°C 片上数字隔离器 片内基准电压 ±250mV模拟输入电压（满幅±320mV） 低功耗工作 工作温度范围：-40°C至+125°C SOW8封装 隔离耐压符合60s 5kV rms 标准 应用 交流电机控制
|
