SL4010升压恒压芯片 输入5V升压12V 3A+电流

[复制链接]
发表于 昨天 16:33 | 显示全部楼层 |阅读模式

SL4010是一款设计精巧、外围电路简单的升压/升降压型恒压控制器芯片,专为2.7至40V的宽输入电压范围应用而打造。其启动电压低至2.5V,使得该芯片在移动设备供电、太阳能系统、音频功放模块供电、摄影灯光电源以及LCD背光显示等多个领域展现出广泛的应用潜力。

一、核心特性概述

SL4010以其出色的性能参数和丰富的功能特性脱颖而出:

  • ‌宽输入电压范围‌:支持2.7V至40V的输入电压,适应多种电源环境。
  • ‌高效率‌:转换效率高达95%,有效降低能耗,提升系统性能。
  • ‌多种工作模式‌:根据负载大小自动切换PWM(脉冲宽度调制)、PFM(脉冲频率调制)和BURST模式,优化电源系统效率。
  • ‌软启动功能‌:通过调节SS端口的电容大小,可灵活设置软启动时间,具体公式及相关参数设置可参考数据手册,有效保护电源系统免受启动冲击。
  • ‌全面保护机制‌:
    • ‌逐周期限流保护‌:通过CS脚检测电流,当CS脚电压超过250mV时,MOS管关闭,以限制流过MOS管的电流峰值,保护电路免受过流损害。
    • ‌过压保护(OVP)‌:当输出电压超过预设阈值时,芯片会及时关闭GATE输出,防止电压过高损坏设备。
    • ‌过温保护(OTP)‌:当芯片工作温度超过设定阈值(通常为140℃)时,芯片会自动关机,防止因过热导致的性能下降或损坏。
  • ‌低功耗关机模式‌:关机电流小于2uA,适用于长时间待机场景。
  • ‌可编程工作频率‌:通过ROSC脚可设置系统开关频率,ROSC悬空时为130KHz,ROSC接VDD时为175KHz,也可通过外接电阻调整至其他频率,提供灵活的配置选项。
二、技术细节解析
  • ‌输出电压调节‌:输出电压由芯片内部的误差放大器采样并与内部1.3V基准进行比较及误差放大,实现恒压控制。输出电压公式为Vout = (R1 + R2) * 1.3V / R2,其中R1和R2为系统的输出电压检测电阻。
  • ‌软启动时间设置‌:SL4010的软启动时间可通过SS脚对GND接电容来设置,具体时间取决于外置电容的大小。
  • 电感与电容选择‌:电感的选择需考虑输入电压、输出电压、最大输出电流及工作频率等因素,以确保系统稳定高效运行。输入电容和输出电容需具有足够的容量和较低的ESR(等效串联电阻),以提供稳定的电压和电流。
  • CB设计注意事项‌:为确保DCDC电源的稳定性和效率,PCB设计需遵循一定的布局和布线原则,如电感、MOS管的Drain端与续流二极管的布线覆铜尽可能长度短、线宽大;芯片FB管脚要远离功率电感、NMOS管、续流二极管,避免受到干扰等。
三、应用场景与优势

SL4010凭借其宽输入电压范围、高效率及全面的保护机制,在多个应用场景中展现出显著优势。例如,在移动设备供电领域,其低功耗特性和灵活的关机模式有助于延长设备续航时间;在太阳能系统中,宽输入电压范围和高效率能够最大化利用太阳能资源,提高发电效率;在音频功放模块供电方面,稳定的恒压输出和全面的保护机制确保音质清晰、系统稳定。

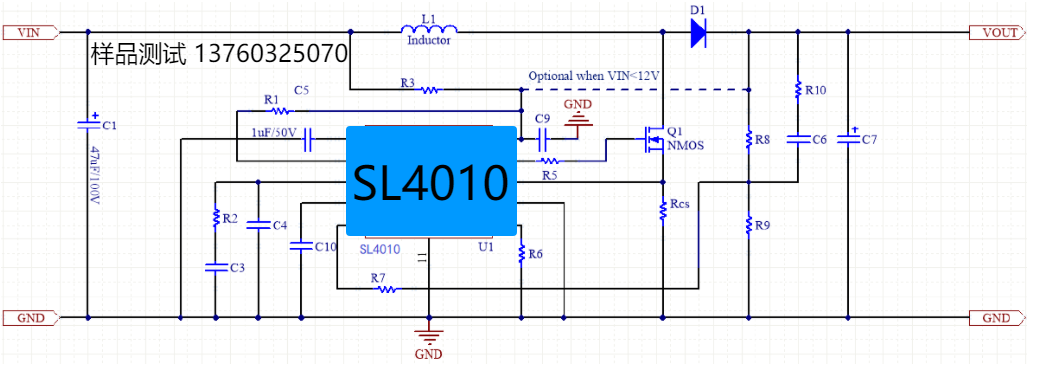

技术支持 样品测试 原理图

SL4010 联系.png
