SL3037B：高效能60V降压型转换器详解SL3037B是一款由深圳市森利威尔电子有限公司推出的高性能降压型开关模式转换器，专为宽输入电压范围和高效能应用而设计。本文将详细介绍SL3037B的主要特性、工作原理及其典型应用，以满足各类电子设计工程师的需求。 一、产品概述SL3037B是一款内置功率MOSFET的单片降压型转换器，具有宽输入电压范围（5.5-60V）和高达0.6A的峰值输出电流。该转换器采用PWM电流模工作模式，环路易于稳定，并能提供快速的瞬态响应。此外，SL3037B还集成了包括逐周期电流限制和热关断在内的多种保护功能，确保了系统的稳定运行。 二、主要特性- 宽输入电压范围：支持5.5至60V的宽输入电压，适用于多种电源环境。
- 高输出电流：0.6A的峰值输出电流，满足大多数小功率应用需求。
- 高效能：转换效率高达90%，有效降低系统功耗。
- 固定开关频率：500kHz的固定开关频率，简化了滤波器设计。
- 保护功能：集成逐周期电流限制和热关断功能，提高系统可靠性。
- 小封装：采用SOT23-6封装，体积小巧，便于集成。
三、工作原理SL3037B采用电流模式控制，其工作原理如下： - 启动阶段：芯片启动时，内部电路产生一个以固定斜率上升的软启动电压，防止输出电压过冲。
- 正常工作阶段：通过误差放大器（EA）比较反馈电压与基准电压，调节功率MOSFET的导通时间，从而控制输出电压。当电感电流增大时，电流采样放大器采样并放大该电流，与EA的输出一起送到PWM比较器进行比较。当电流采样放大器的输出大于EA的输出时，功率MOSFET关断，电感电流经由外部的肖特基二极管续流。
- 保护机制：当发生过流或过热情况时，SL3037B自动触发保护机制，关断功率MOSFET，保护电路免受损坏。
四、典型应用SL3037B凭借其高性能和小封装特点，广泛应用于以下领域： - 电表：提供稳定、高效的电源供应，确保电表准确计量。
- 分布式电源系统：在分布式电源系统中作为降压转换器，为各负载提供合适的电压。
- 电池充电器：用于电池充电器的电源管理，提高充电效率和安全性。
- 线性稳压器的预调节器：作为线性稳压器的预调节器，提高整体电源系统的效率。

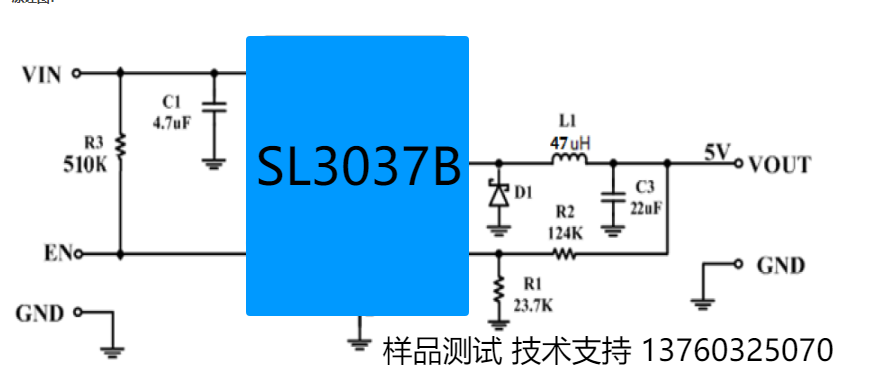

样品测试 技术支持 原理图
|
