一款完成高品质内置MCU的U段无线发射芯片-U1T32A
发布时间：2025-7-3 09:36
发布者：liao775a
|

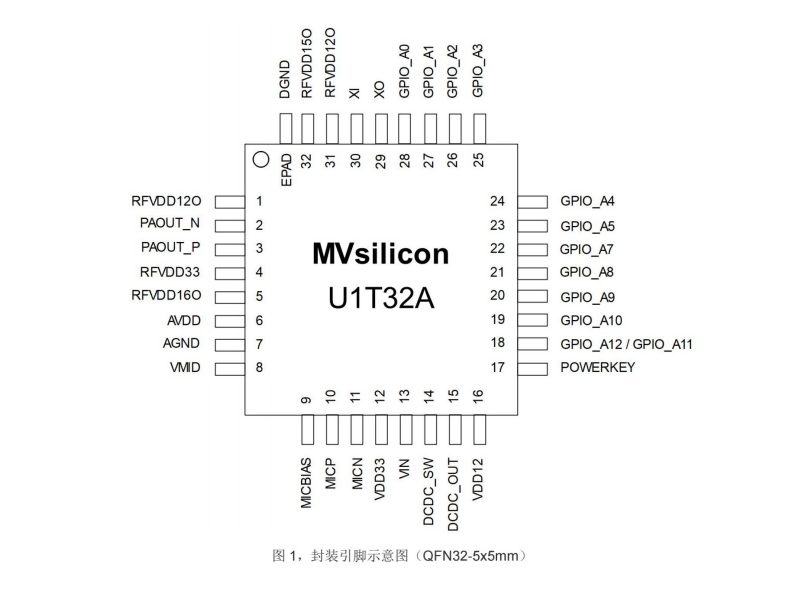

以下是具体机制： 射频信号生成与调制：U段无线发射芯片（如 U1T32A ）通过内置的射频振荡器或外部信号源生成UHF频段（500MHz-980MHz）的射频信号，并采用 数字调制技术（如 PWM、频率调制等）对音频或数据信号进行编码。 功率放大与传输：芯片内置功率放大模块（ 全桥/半桥逆变电路 ）将直流电转换为高频交流电，驱动发射线圈产生交变磁场，实现无线能量与信号传输。 抗干扰与频段管理：通过谐振匹配网络（ LC滤波器 ）滤除高频谐波，生成稳定正弦波信号，并支持多频点配置以减少干扰。例如，U段因频段较宽（500MHz-900MHz），在同一区域可设置60个以上频点避免冲突。 由工采电子代理的U1T32A是用于无线音频传输的发射芯片，配合无线接收芯片完成高品质无线音频传输。由于集成了MCU内核及必要的外设，单芯片集成度高，性价比好。适用于无线K歌系统，无线音频传输和广播系统等。 电源方面，U1T32A芯片支持单电源供电，供电范围为3.0V至4.3V，集成了LDO和DCDC，保证电源输出的稳定性和可靠性；此外，芯片还支持多种低功耗模式，拥有丰富的定时器功能、强大的SAR-ADC功能和丰富的外设接口，满足用户对于各种功能和性能的需求。 该芯片集成了32位RISC MCU内核，射频工作范围覆盖UHF的500 M~980MHz，支持灵活的点触屏和按键操作，内置flash存储器，支持频段配置和数据记忆功能；此外，芯片还具有丰富的定时器功能、强大的SAR-ADC功能、丰富的外设接口和完备的音频功能；同时支持在线调试和代码升级，具备2KV的ESD保护功能，为用户提供稳定可靠的使用环境。 封装引脚示意图：
无线接收芯片 - U1T32A的特性： 集成32位RISC MCU内核，支持点屏和按键等操作 内置 fash 存储器，支持频段配置和数据记忆等 电源: -单电源供电，供电范围3.0V至4.3V -集成 LDO 和 DCDC -集成 Powerkey，支持软开关或硬开关，以及8秒复位 -集成上电复位 POR，低电监测LVD 和运行监测WDG 低功耗: -支持 Sleep、Deep Sleep 和Powerdown 三种低功耗模式 -支持 GPIO、Powerkey 等唤醒 定时器： -2个基础定时器 B-TIMER -1个通用定时器G-TIMER，支持PWM,PWC 功能 SAR-ADC: -3个外部采样通道，可用于按键和信号检测 -多个内部电压监测采样通道 11个GPIO端口，且复用其它外设功能 射频： -工作频段500M~980MHz,采用数字调制 -集成PA,功率可调 音频： -高保真差分或单端输入MIC,增益可调 -1组12S音频接口 支持在线调试和代码升级 ESD:2KV 工作环境温度：-40度~85度 ISweek工采网解决企业“采购难、价格高、假货多”的问题；为用户提供优质的产品和优惠的价格；和技术支持；欢迎行业客户登录工采网官网联系“客服”获取datasheet、报价、样片等更多产品信息。 想了解更多关于国产无线收发芯片的技术应用，请联系：133 9280 5792(微信同号)
|
