差分晶振和无源晶振有什么区别

发布时间:2025-6-27 14:46    发布者:yxcyangxing
关键词: 无源晶振 , 差分晶振
> 工作原理
· 差分晶振(功能性晶振)
差分晶振通过使用两种相位彼此完全相反的信号,从而消除了共模噪声,实现一个更高性能的系统。差分输出波形有LVDS、LVPECL、HCSL等。差分属于有源晶振,内部集成振荡电路,外部供电即可直接输出稳定的时钟信号。

· 无源晶振(晶体谐振器)
本质是一个被动元件,依赖外部电路(如MCU内部的振荡器)驱动才能起振。需匹配负载电容电阻才能稳定工作。
差分晶振一般6个PIN脚,测试电路如下图:

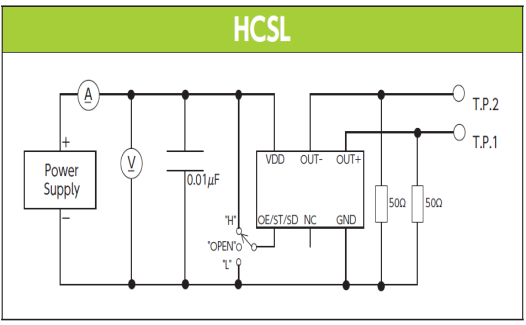

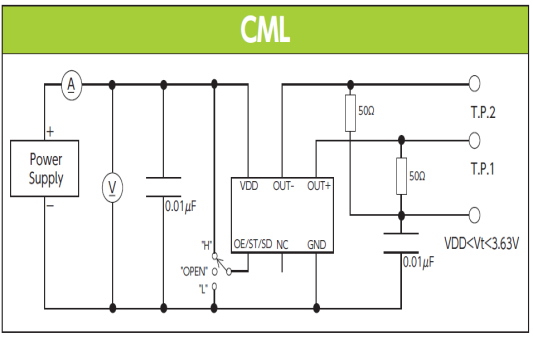

CML测试电路.png HCSL测试电路.png

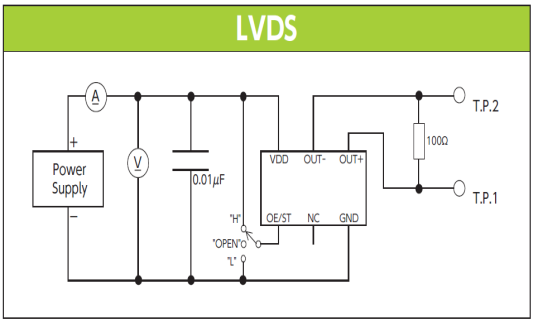

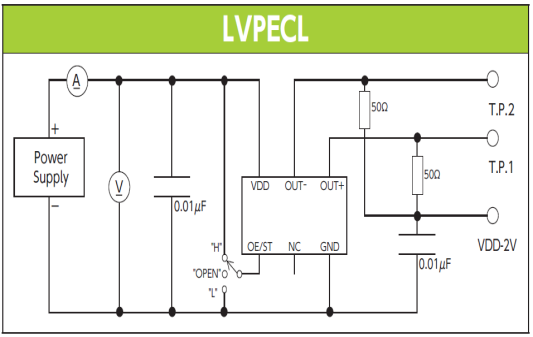

LVDS测试电路1.png LVPECL测试电路.png

· 无源晶振
两引脚或四引脚封装(无电源引脚),需外接负载电容和匹配电阻。

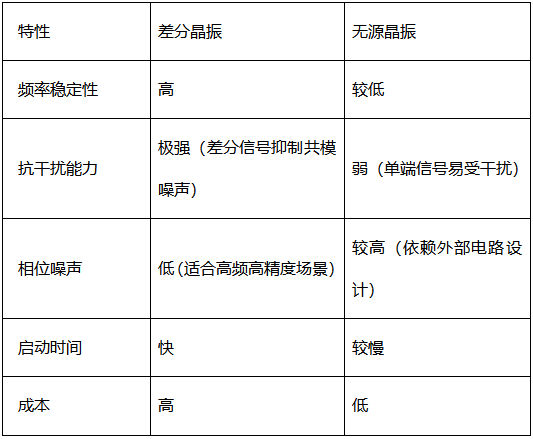

> 性能特点



> 应用场景
· 差分晶振:
高速通信(如FPGA、SerDes等)。
对EMI敏感的系统(如射频、航空航天等)。
需要长距离传输时钟信号的场景。

· 无源晶振:
低成本嵌入式系统(如STM32、51单片机)。
消费电子产品(如家电、玩具)。
对时钟精度要求相对不高的场景。


> 关键区别总结
信号类型:差分输出 vs 单端输出。
集成度:差分晶振内置振荡器,无源晶振需外部电路驱动。
抗干扰:差分信号更适合高速、高噪声环境。
设计复杂度:无源晶振需匹配电容/电阻,差分晶振即插即用。
