解锁多轴直线电机模组的高效搭接方法
发布时间：2025-6-27 11:26
发布者：飞创直线模组
在自动化设备领域，多轴直线模组凭借其高精度、高速度和高灵活性的特点，成为实现复杂运动控制的核心组件。从3C产品组装到数控机床加工，从物流分拣到医疗设备运作，再到半导体制造设备，多轴直线模组的应用无处不在。而多轴直线模组的搭接方式，直接影响设备的运行精度、稳定性和使用寿命。掌握科学合理的搭接方法，是保障自动化设备高效稳定运行的关键。

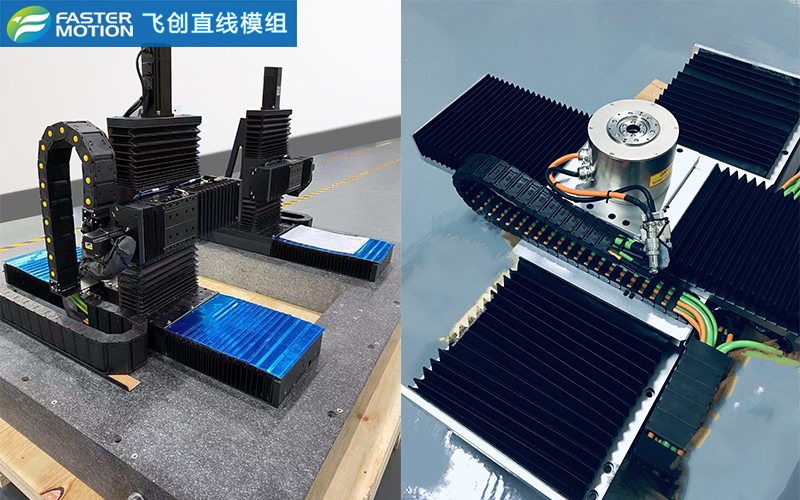

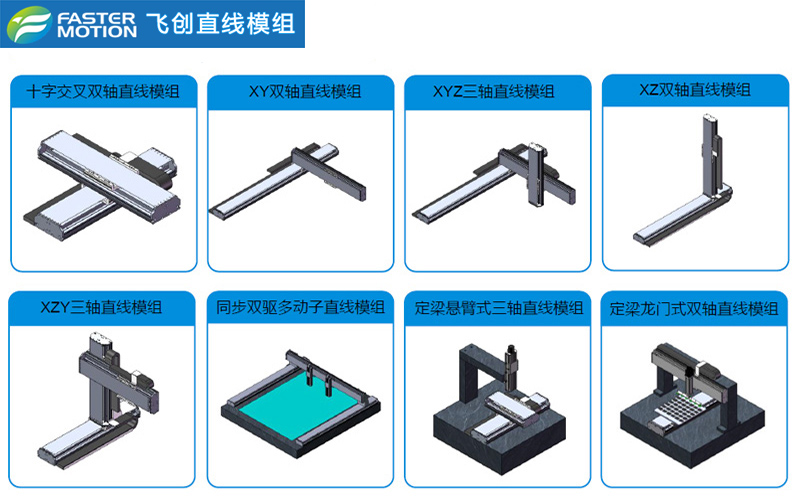

1、直角搭接。直角搭接是多轴直线模组最常用的搭接方式之一，常用于构建X-Y-Z三轴直角坐标系的运动平台。在这种搭接方式中，X轴模组水平安装，Y轴模组垂直安装在X轴模组的滑块上，Z轴模组再垂直安装在Y轴模组的滑块上。通过这种方式，可实现三个方向的独立运动和联动控制，满足大多数自动化设备的三维空间运动需求。 2、平行搭接。平行搭接适用于需要在同一平面内实现多轴同步运动或扩展行程的场景。例如，在一些大型龙门式加工设备中，会采用多组平行的直线模组作为横梁或立柱，以提高设备的承载能力和运动精度。平行搭接时，需严格控制各模组之间的平行度，确保运动的一致性。 3、异面搭接。异面搭接则是一种更为灵活的搭接方式，常用于一些特殊的运动轨迹要求或空间受限的场合。它可以将直线模组以不同的角度和位置进行组合，实现复杂的空间运动。但这种搭接方式对安装精度和调试要求较高，需要借助专业的工装夹具和测量仪器来保证安装质量。
1、安装底座固定 将准备好的安装底座固定在工作台上，使用水平仪调整底座的水平度，确保底座表面平整。通过螺栓将底座与工作台牢固连接，螺栓应均匀拧紧，避免底座受力不均产生变形。 2、单轴模组安装 按照设计要求，依次将各单轴直线模组安装到底座上。以直角搭接的X-Y-Z三轴模组为例，先安装X轴模组，使用定位销或定位块确定模组的安装位置，保证模组的直线度和与底座的垂直度。然后安装Y轴模组，将Y轴模组的滑块与X轴模组的安装板连接，同样要保证Y轴模组的安装精度。最后安装Z轴模组，确保Z轴模组与Y轴模组的垂直关系。 3、电机与传动部件连接 将电机通过联轴器与直线模组的滚珠丝杆连接，连接时需保证电机轴与丝杆轴的同轴度，避免因同轴度误差过大导致电机振动和噪音，影响模组的运行精度和寿命。同时，安装电机驱动器和控制系统，并进行线路连接和调试。 4、精度校准与调试 完成模组安装和部件连接后，需要对多轴直线模组进行精度校准和调试。使用千分表等测量工具，对各轴的直线度、平行度、垂直度进行再次检测，如有偏差，通过调整垫片、重新紧固螺栓等方式进行校准。然后进行空载试运行，检查模组的运行是否平稳、顺畅，有无卡顿、异响等异常情况。最后进行负载测试，模拟实际工作负载，检测模组的运动精度和承载能力，确保满足使用要求。
