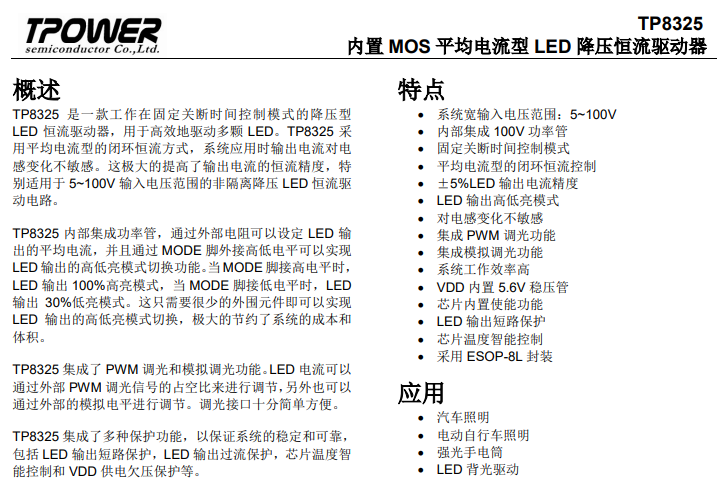

概述 TP8325 是一款工作在固定关断时间控制模式的降压型 LED 恒流驱动器，用于高效地驱动多颗 LED。TP8325 采 用平均电流型的闭环恒流方式，系统应用时输出电流对电 感变化不敏感。这极大的提高了输出电流的恒流精度，特 别适用于 5~100V 输入电压范围的非隔离降压 LED 恒流驱 动电路。 TP8325 内部集成功率管，通过外部电阻可以设定 LED 输 出的平均电流，并且通过 MODE 脚外接高低电平可以实现 LED 输出的高低亮模式切换功能。当 MODE 脚接高电平时， LED 输出 100%高亮模式，当 MODE 脚接低电平时，LED 输出 30%低亮模式。这只需要很少的外围元件即可以实现 LED 输出的高低亮模式切换，极大的节约了系统的成本和 体积。
TP8325 集成了 PWM 调光和模拟调光功能。LED 电流可以 通过外部 PWM 调光信号的占空比来进行调节，另外也可以 通过外部的模拟电平进行调节。调光接口十分简单方便。
TP8325 集成了多种保护功能，以保证系统的稳定和可靠， 包括 LED 输出短路保护，LED 输出过流保护，芯片温度智 能控制和 VDD 供电欠压保护等。
