创惟GL3224|替代GL3224|3.0读卡器芯片DD3118S

发布时间:2025-6-24 15:55    发布者:QQ1540182856
关键词: 替代GL3224 , GL3224 , DD3118S , 读卡器芯片
DD3118S封装是QFN42, GL3224封装是QFN32 ,设计同样一款3.0读卡方案,GL3213S需要电容电阻外围器件一起要29颗,而DD3118S只需要13颗,方案精简且设计简单
DD3118S支持USB3.0+Type-c双头TF/SD二合一 ,高速0TG多功能手机读卡器方案 ,其管脚分布定义如图:
DD3118S QFN42管脚分布.png
DD3118S可以完美替代GL3224功能,且实现同等功能实现下, DD3118的脚位更少,芯片集成度更高。

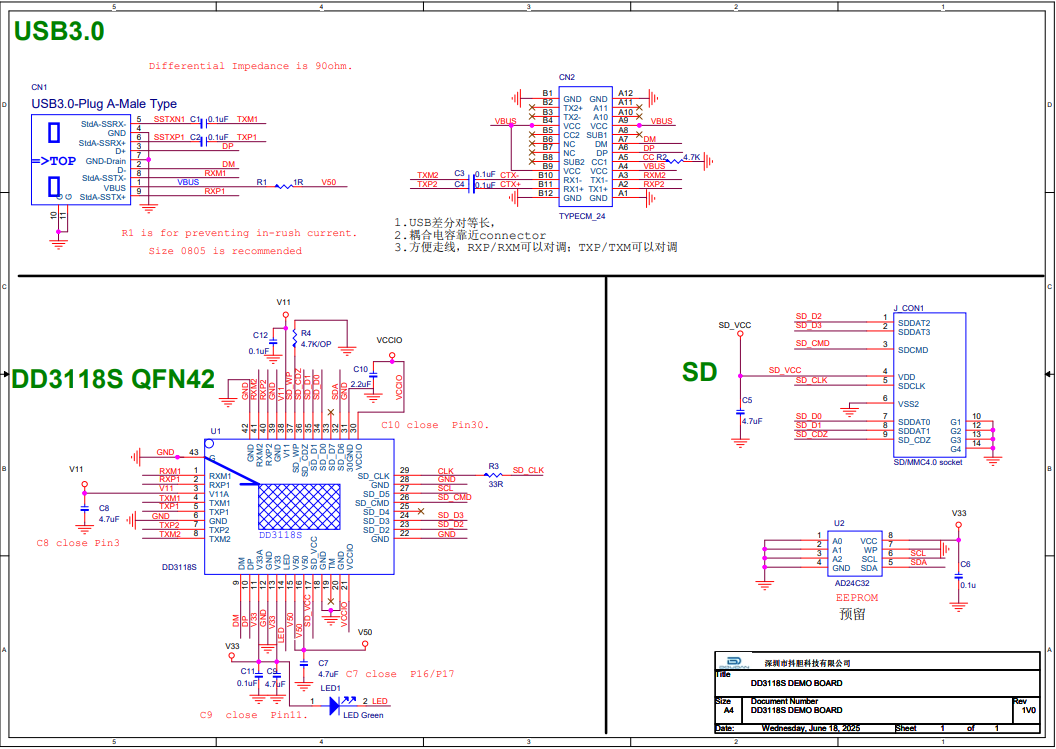

DD3118S设计参考原理图:
DD3118S QFN42参考原理图.png

DD3118S国产USB3.0读卡器特性:
1.国产40纳米,高制程芯片,功耗低。
2.双头USB 3.0无需外挂switch (模拟开关)
3.封装小: 2.5*5mm,产品设计更小型化。
4.外围精简,BOM成本低。
5.内置ROM,支持二次开发。
6.双头龙读卡器,C母头读卡器首先。
