在现代电子系统中，高效的DC-DC转换器是实现稳定供电和能源管理的关键组件。深圳市森利威尔电子有限公司推出的SL3160是一款专为高压输入设计的开关降压型转换器，其内置150V高压MOSFET，能够将高达150V的直流电压高效降压至稳定的5V输出，广泛应用于备用电源、电动工具、电动自行车及以太网供电等领域。本文将深入探讨SL3160的技术特性及其在实际应用中的参数配置。 SL3160核心特性概述SL3160作为一款高性能的DC-DC控制器，具备以下核心特性： - 宽工作电压范围：支持10V至150V的宽输入电压范围，适用于多种高压应用场景。
- 内置高压MOSFET：无需外部高压MOSFET，降低了系统成本和复杂度。
- 固定5V输出电压：提供稳定的5V输出，满足多数数字电路和微控制器的供电需求。
- 高效能：最高120KHz的开关频率和自适应降频功能，优化了轻载条件下的转换效率。
- 全面的保护功能：包括VCC欠压锁定、输出过载保护、过温保护、短路保护及开环保护，确保系统稳定运行。
技术参数与应用细节输入电压与输出电压SL3160能够处理最高达150V的输入电压，并将其稳定降压至5V输出。这一特性使其在需要处理高电压输入的场合中表现出色，如工业自动化设备、电动车充电器等。 输出电流能力该转换器支持最大1A的输出电流，足以满足多数中小功率电子设备的供电需求。在实际应用中，输出电流的大小需根据负载的具体需求进行调整，以确保系统的稳定性和效率。 开关频率与效率SL3160的最高开关频率可达120KHz，这有助于减小电感器和电容器的尺寸，从而降低系统体积和成本。同时，自适应降频功能在轻载条件下能够进一步优化转换效率，减少能源浪费。 保护功能- VCC欠压锁定：当VCC电压降至4.3V以下时，IC停止切换，防止因供电不足导致的系统不稳定。
- 输出过载保护：当负载电流过大导致输出电压下降时，SL3160将启动过载保护，避免设备损坏。
- 过温保护：当结温超过150℃时，SL3160将进入过温保护状态，降低输出功率以保护芯片不受热损伤。
实际应用案例以一款基于SL3160的电动车充电器为例，其输入电压为120V（交流经整流后得到的直流电压），输出电压为5V，用于为电动车的控制系统供电。在实际应用中，需注意以下几点： - 电感器选择：根据SL3160的开关频率和输出电流需求，选择合适的电感器以确保稳定的电流输出。
- 电容器配置：在输入和输出端配置适当容量的电容器，以滤除高频噪声，确保电压稳定。
- 散热设计：由于SL3160在高功率输出时会产生一定的热量，因此需进行良好的散热设计，以确保芯片温度不超过其最大工作结温。
- 保护电路设计：利用SL3160内置的保护功能，设计相应的保护电路，如过流保护、过温保护等，以提高系统的可靠性和安全性。

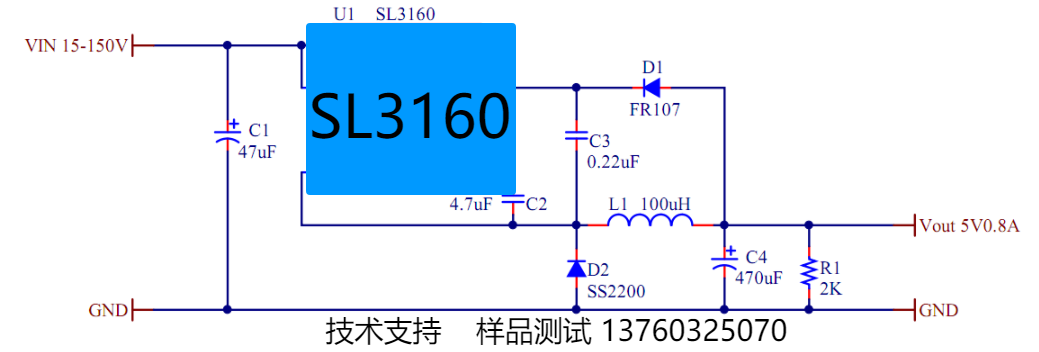

结论SL3160作为一款高性能的150V降压至5V的DC-DC转换器，凭借其宽输入电压范围、高效能、全面的保护功能和易于应用的特点，在多种高压应用场景中展现出显著优势。通过合理配置电感器、电容器及散热设计等关键参数，可以充分发挥SL3160的性能潜力，为电子设备提供稳定可靠的电源供应。 原理图 技术支持 样品测试
|
