Intel 7系列芯片组正式发布 不同型号解析

发布时间:2012-4-9 18:56    发布者:1770309616
关键词: Intel , 芯片 , 型号
Intel这一代平台的进程着实有些混乱:各大厂商的7系列主板上个月就已经集体宣布,Ivy Bridge处理器要到本月底才会陆续发布、解禁并上市,今天则标志着Intel 7系列芯片组的官方正式发布即日起,市场上就可以买到7系列主板了,媒体们也可以自由地对其进行解读,但暂时还只能搭配Sandy Bridge处理器,要想看到7系主板加Ivy Bridge处理器的最终性能测试,还得再等大半个月。
Intel Panther Point 7系列芯片组在桌面上只有三款型号,包括定位高端、搭配Core i7处理器的Z77、Z75和定位主流、搭配Core i5处理器的H77,其中主打的当然是Z77,后两款因为“阉割”了一些关键功能和技术而被很多厂商所“鄙视”。H77的热设计功耗为6.7W,Z77/Z75则未公布。

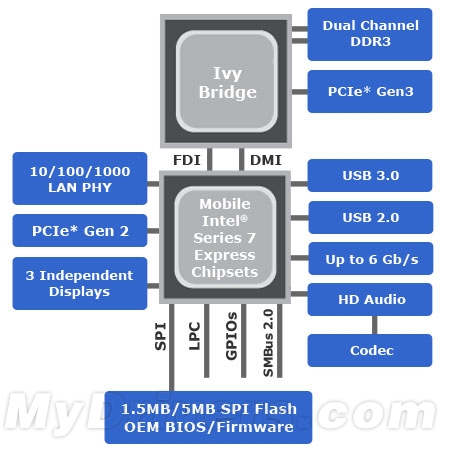

笔记本移动平台上则有五款型号,包括面向高端游戏本的HM77,用于超极本和轻薄本的UM77,适合主流本的HM76、HM75,以及针对低端入门级廉价本的HM70。最大热设计功耗UM77仅为3.0W,其它都是4.1W。

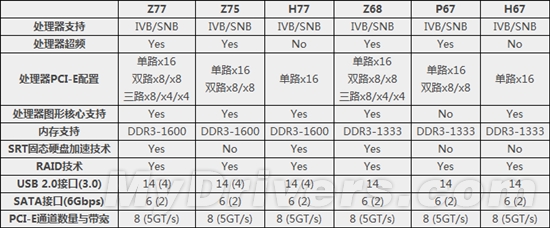

Intel 7/6系列桌面芯片组的规格差异我们已经讲过很多次,这里再来回顾一下:
很显然,Z77、Z75、H77三款芯片组都同时支持Ivy Bridge、Sandy Bridge两代LGA1155接口处理器,及其整合图形核心,都有RAID技术,均配备四个USB 3.0和十个USB 2.0接口、两个SATA 6Gbps和四个SATA 3Gbps接口,都能提供八条PCI-E 2.0总线通道——芯片组仍然不支持PCI-E 3.0。
关于兼容性,7系列主板全部都可以直接向下兼容Sandy Bridge处理器,但是反过来,6系列主板中只有最新款的Z68、H61,再搭配最新的BIOS才有可能上Ivy Bridge,而且不是每一家的都可以(看实力和诚意了),而且功能上会有所残缺,比如没有PCI-E 3.0、USB 3.0等等。
不同之处在于,一则H77不支持处理器超频,二则Z75没有SRT固态硬盘加速技术,三则就是处理器PCI-E总线的分配,分别可拆成三路、双路和单路,不过根据Intel给出的规格表,三款芯片组都可以为Thunderbolt雷电接口保留一条x4通道。

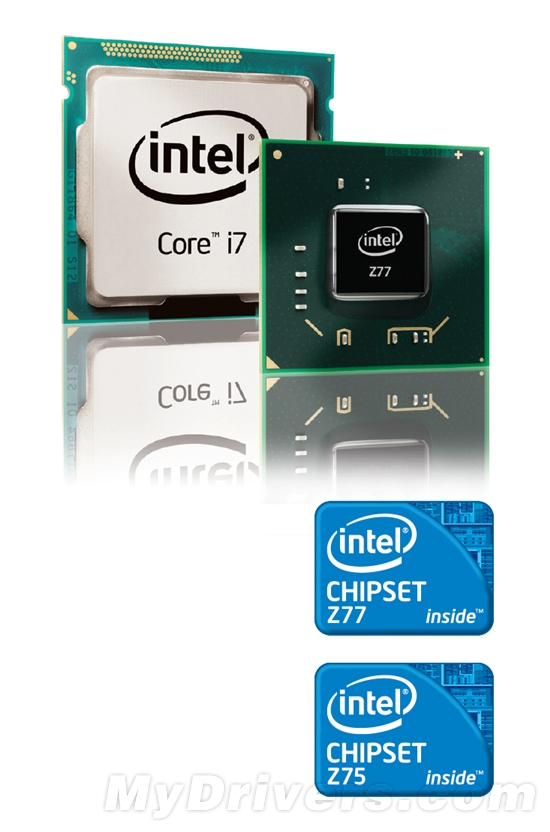

Z77、Z75芯片组实物照片、LOGO标识

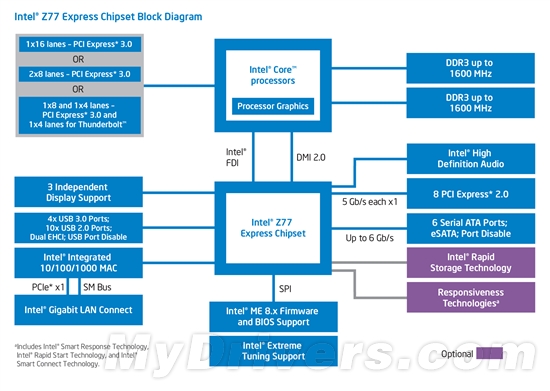

Z77架构图
Z75架构图

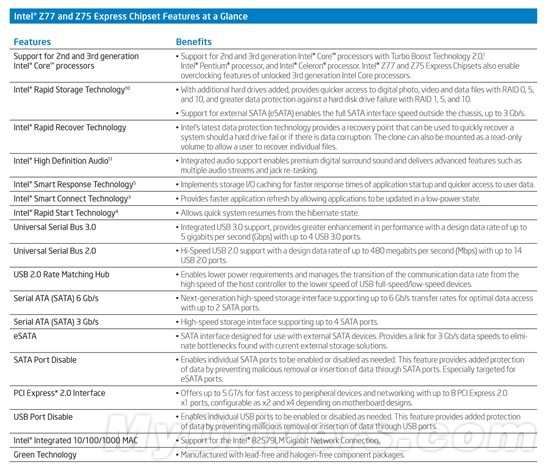

Z77、Z75功能特性

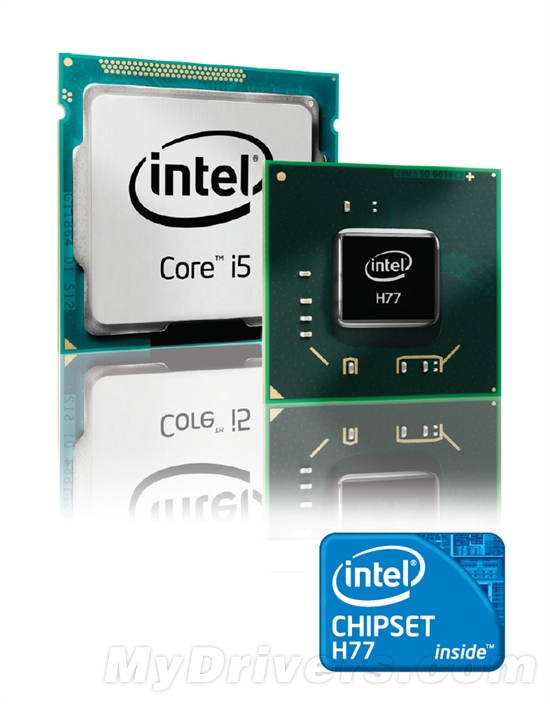

H77实物照片、LOGO标识

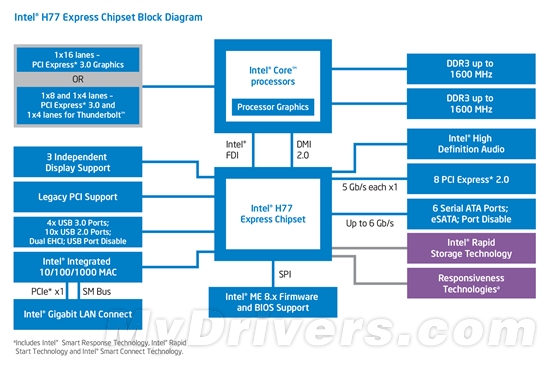

H77架构图

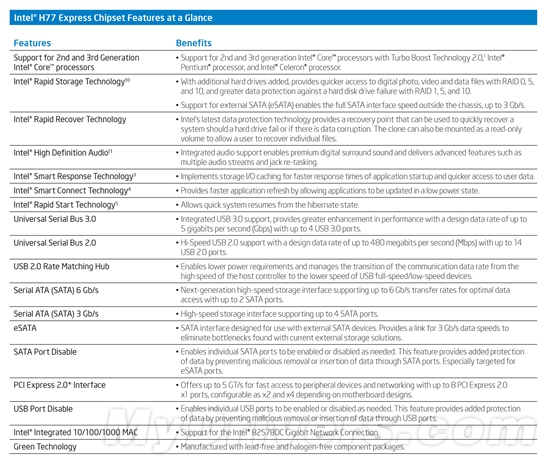

H77功能特性

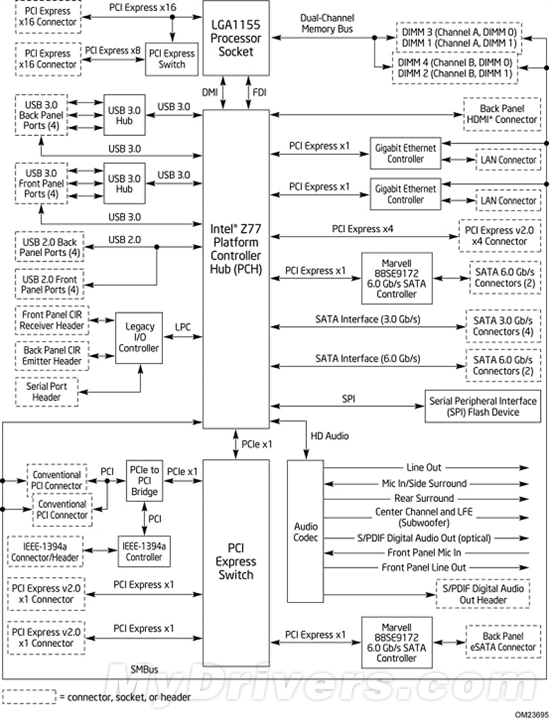

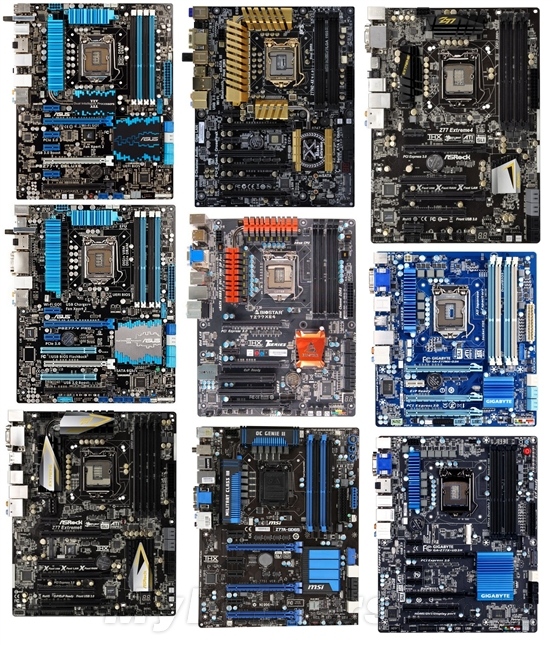

以下是Intel DZ77GA-70K主板的布局图,可以看出从处理器出来了十六条PCI-E通道,可以单路运行,或者借助切换器拆分成双路x8/x8,但是Z77芯片组提供给另外一个PCI-E切换器的通道只有一条PCI-E 2.0,却肩负起了PCI、IEEE1394a和两个PCI-E 2.0 x1插槽,因此很容易遭遇瓶颈。
7系列芯片组在内存支持上也有不小的改进,标称频率从1333MHz提高到1600MHz,实际上通过超频最高都可以达到2800MHz(当然也得看主板),同时还增加支持了低压低功耗的DDR3L
另外还有商务领域里的B75、Q77、Q75。后两款要稍后才会发布,而且普通消费者根本看不到它们,就不多说了,B75则因为技嘉和微星等不少厂商的青睐,以及H61后继无人等原因,预计将会在主流和低端市场上频频出现。
B75砍掉了处理器超频、SRT固态硬盘加速、双路显卡等高级技术,因此成本得以大大降低,而且基本功能还是一应俱全的,包括三屏独立输出、两个SATA 6Gbps和四个SATA 3Gbps接口、四个USB 3.0和八个USB 2.0接口、八条PCI-E 2.0通道、RAID、千兆以太网等等,特别是又找回了失落的原生PCI总线支持。

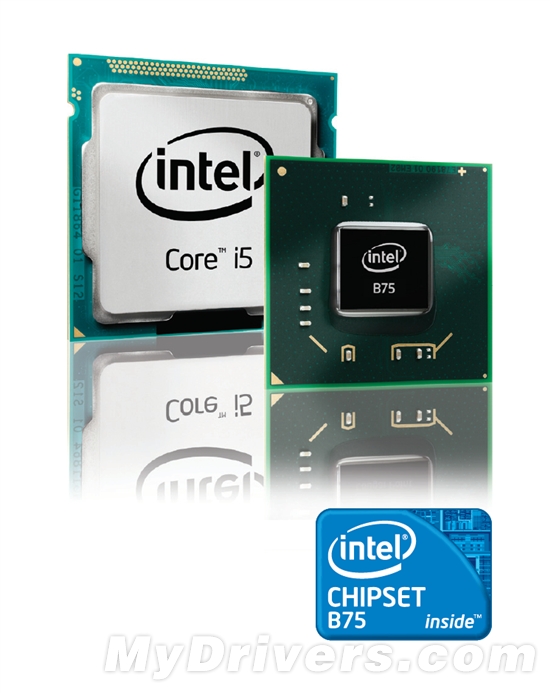

B75实物照片、LOGO标识

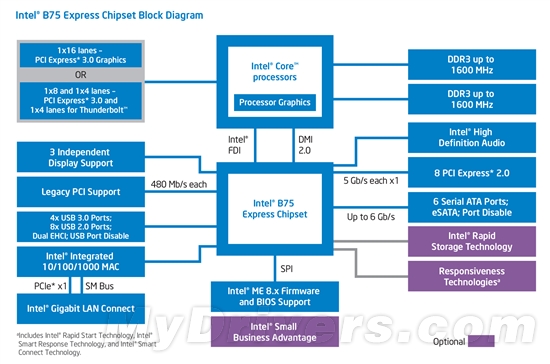

B75架构图
B75功能特性

Intel:众核计算卡进展顺利 明年进驻超级计算机

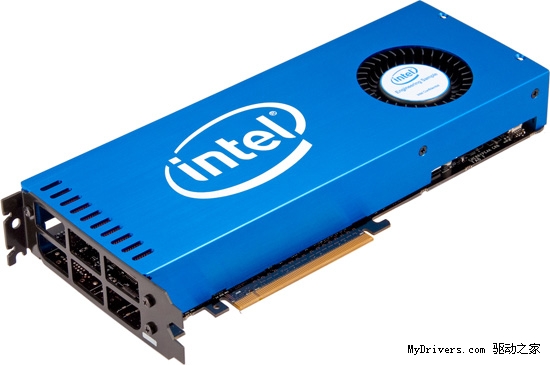

Intel基于众核心(MIC)架构的高性能计算芯片“Knights Corner”已经有一段时间没动静了。也许是为了提醒大家,Intel今天透露称,Knights Corner目前进展非常顺利,明年就会第一次进入到超级计算机中。Intel发言人Radoslaw Walczyk表示:“Knights Corner的情况异常好,完全符合我们的内部规划,(不过)现在还不能透露任何有关Knights Corner的生产和发布日期。”
目前最强大的专用并行加速器是NVIDIA Tesla 2090,双精度浮点性能665GFlops,Intel Knights Corner则能超过1TFlops。
本月早些时候,Intel副总裁、服务器产品事业部总经理Diane Bryant在一次Xeon E5处理器的公开讨论会上声称,MIC架构产品“预计在大约一年后投入生产”。
不出意外的话,Bryant先生暗示的就是之前我们报道过的超级计算机“Stampede(惊跑)”。它由Intel、德克萨斯高等计算中心、德克萨斯大学联合开发,将会包含数千台戴尔“Zeus”(宙斯)服务器组成,每一台服务器都有两颗Sandy Bridge-EP Xeon E5八核心处理器、32GB内存,同时搭配Knights Corner加速卡来执行高度并行计算工作。这几千颗Xeon将会提供大约2PFlops峰值浮点性能,Knights Corner加速卡则会额外带来8PFlops。
此外,Stampede还会配备用于远程虚拟化的128颗基于开普勒架构的新一代NVIDIA Quadro GPU,用于大型数据分析的包含32颗GPU、1TB共享内存的十六台戴尔服务器,用于数据密集型计算的高性能Lustre文件系统。以上所有子系统都通过InfiniBand FDR 56Gbps网络连接在一起。
Stampede的总浮点运算能力将突破10PFlops,共有272TB内存、14PB硬盘,成为这个地球上最为强大的超级计算系统之一。
