安全MCU是指在传统MCU基础上,集成了硬件级安全功能模块的芯片,专门用于应对数据泄露、恶意攻击、固件篡改等安全威胁。其核心目标是通过硬件层面的安全设计,为设备提供从启动、运行到数据存储传输的全生命周期保护。
近几年,凌科芯安根据市场需求推出几款安全MCU。满足客户不同成本要求,不同安全要求,不同性能需求。下面逐一介绍。
1. LKT6830C-国密算法安全MCU

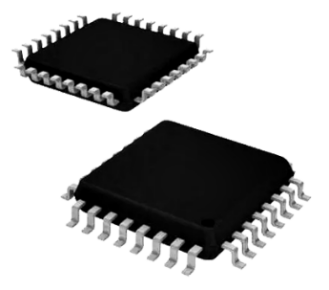

LKT6830C是以32位高安全CPU为基础开发的高性能、高安全性的MCU主控。内部512KB FLASH48 KB 通用 SRAM,支持 8/16/32 位读写。LKT6830C 除了具有SPIIICUARTGPIO等常用外设接口外同时芯片内置定时器、看门狗PWMDMA等功能。支持多种国际安全算法协处理器,包括:ECCRSADESAESHASHSM1SM2SM3SM4SM7等算法协处理器。支持真随机数发生器,可以实现各种安全身份认证、数据加解密、签名验证等功能。
2. LKT6850-高性价比安全MCU
LKT6850是以32 ARM 处理器为内核,系统工作频率最高 48MHz。内部64K 字节的闪存程序存储器;4.5K NVM区配置区,可配置程序空间Flash的读写权限;4 KB SRAMSWD 调试接口;1SPI_IIC接口、2UART1MFI112 位高精度 ADC316位定时器;1个看门狗定时器;32位硬件乘法器;不重复UID;支持 Sleep低功耗模式,最低工作电流7.5uA在充分保证芯片内部程序存储和运行安全的前提下,满足客户各种基本应用开发的要求。

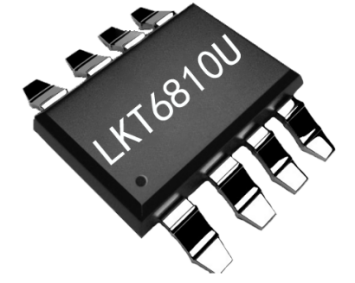

3. LKT6810U-电压安全MCU
LKT6810U是基于32位高安全CPU为基础开发的高性能、高安全性的MCU主控。系统时钟频率最高48MHz64KB FLASH8 KB通用 SRAM;支持 8/16/32 位读写;1I2C接口、4GPIO132位看门狗计数器;支持低功耗模式;工作电压1.62V - 5.5V;工作温度-40-85℃;封装:SOP8
4. LCS6810-易开发安全MCU
LCS6810是基于32 MCU的高安全性主控具有多种安全属性:CPU 校验,指令随机跳转,跳转指令归一,总线极性随机,功耗扰乱特性等64KB NOR FLASH用户程序区;4 KB通用 SRAM132位看门狗计数器;真随机数发生器;封装:SOP8SOT23-5
安全 MCU 物联网时代设备安全的 “硬件基石”,通过将安全功能从软件层面下沉到硬件,解决了传统MCU在加密效率、密钥安全和抗攻击能力上的短板。对于需要满足安全合规要求的企业(如政府、金融、医疗行业),选择国产安全 MCU可实现自主可控的安全防护,同时降低外接加密芯片的成本与复杂度。
