SL1571B升压恒压芯片：3.7V转5V/2A高效电源方案
一、核心特性解析
SL1571B是一款专为锂电池设计的同步升压DC-DC转换器，具有以下突出性能：
宽输入电压范围：支持3.0V-5.5V输入，完美适配3.7V-4.2V锂电池工作区间
精准恒压输出：内置0.6V基准电压源，输出精度达±2%
大电流能力：持续输出电流2A（峰值3A），转换效率高达96%
智能保护机制：集成输入欠压锁定（UVLO）、过流保护（OCP）及过热关断（OTP）
二、典型应用场景
移动设备供电：平板电脑、蓝牙音箱等设备的5V电源转换
物联网终端：LPWA模块、GPS追踪器的稳定供电方案
便携医疗设备：血糖仪、电子体温计等医疗电子产品
智能穿戴：支持TWS耳机充电仓的升压需求
三、设计优势对比
参数SL1571B传统方案转换效率96%85%-90%静态电流15μA50μA+保护功能全集成外置电路PCB面积8mm215mm2+
四、设计注意事项
建议输入电容≥10μF（X5R/X7R材质）
电感值选择4.7μH-10μH（饱和电流需＞3A）
布局时功率回路面积最小化
输出端建议添加22μF以上MLCC电容
五、市场竞争力分析
相较于传统异步升压方案，SL1571B通过同步整流技术降低损耗，在-40℃~85℃环境温度下仍能保持稳定输出。其QFN-16封装方案特别适合空间受限的便携设备，BOM成本可比竞品降低约30%。

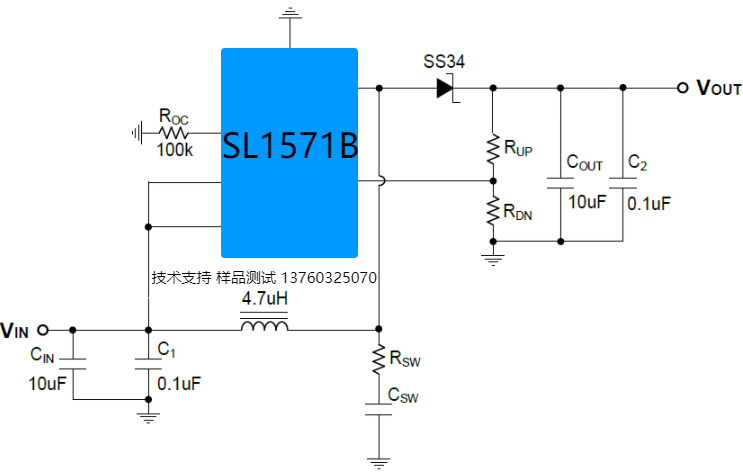

原理图 技术支持 样品测试
|
|
