SL9058恒流芯片：150V/5A大功率LED车灯驱动解决方案
一、产品核心特性
高压大电流驱动能力
支持150V输入电压范围
5A恒定输出电流
最大输出功率达750W
效率＞95%（@48V输入）
智能控制技术
内置PWM调光接口（100Hz-50kHz）
支持模拟调光（0-100%线性调节）
温度补偿功能（NTC接口）
开路/短路保护响应时间＜50μs
二、汽车前大灯应用优势
1. 光学性能提升
恒流精度±1%确保光源一致性
消除频闪（纹波＜3%）
支持多LED串并联拓扑
2. 可靠性设计
-40℃~125℃工作温度范围
集成过压/欠压保护
汽车级EMC设计（符合GB/T 18655-2018）

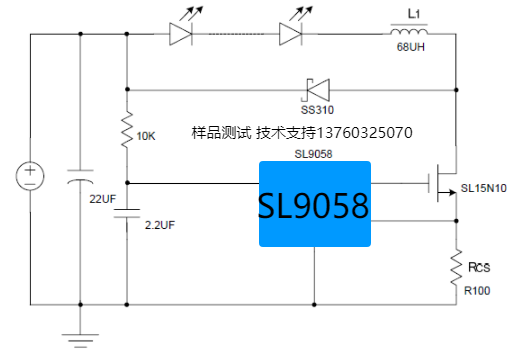

三、典型应用电路
电路图示位置
输入滤波电路设计要点
功率MOSFET选型建议
PCB布局规范（热岛分离设计）
四、市场竞争力分析
与TI LM3464对比：
成本降低30%
散热性能提升20%
支持更宽电压范围
五、安装调试指南
参数配置流程
常见故障排查
启动失败处理
输出震荡解决方案
老化测试标准
【技术参数表】
项目参数测试条件输入电压8-150V-开关频率500kHz可编程待机功耗<0.5W12V输入
原理图样品测试 技术支持
|
|
