Vishay 新款具有领先导通电阻性能的80 V MOSFET可极大改善工业应用的热性能和可焊性

发布时间:2025-5-29 18:16    发布者:eechina
关键词: SiEH4800EW , TrenchFET , N沟道 , 功率MOSFET
这款节省空间的器件最大RthJC低至0.36 ℃ / W,并配有易于吸附焊锡的侧翼,从而改善工业应用的热性能和可焊性

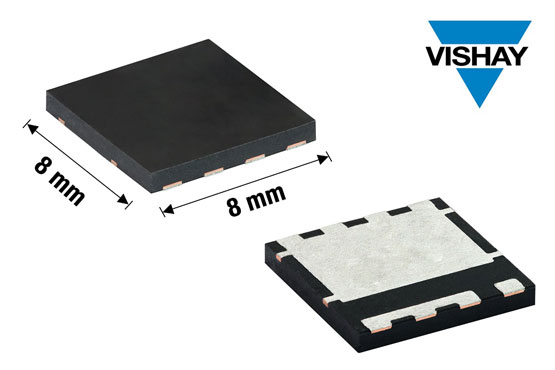

威世科技Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出一款采用无引线键合(BWL)封装并具有业内先进导通电阻的新款80 V TrenchFET Gen IV N沟道功率MOSFET---SiEH4800EW,旨在提高工业应用的效率。与相同尺寸的竞品器件相比,Vishay Siliconix SiEH4800EW的导通电阻低15 %,而RthJC低18 %。


日前发布的器件在10 V下的导通电子典型值为0.88 m,最大限度降低了传导造成的功率损耗,从而提高了效率,同时以低至0.36 ℃/W的最大RthJC改善了热性能。这款节省空间的器件体积为8 mm x 8 mm,与采用TO-263封装的MOSFET相比,PCB面积减少50 %,而且其厚度仅为1 mm。

SiEH4800EW采用融合的焊盘,将源焊盘的可焊面积增加到3.35 mm2,比传统PIN焊接面积大四倍。这降低了MOSFET和PCB之间的电流密度,从而降低了电迁移的风险,使设计更加可靠。此外,器件易于吸附焊锡的侧翼增强了可焊性,同时更容易通过目视检查焊点的可靠性。

这款MOSFET的常适合同步整流和Oring应用。典型应用包括电机驱动控制器、电动工具、焊接设备、等离子切割机、电池管理系统、机器人和3D打印机。在这些应用中,该器件可在+175 ℃的高温下工作,而其BWL设计可将寄生电感降至最低,同时使电流能力最大化。

MOSFET符合RoHS标准,无卤素,并且经过100 %的Rg和UIS测试。

对比表:D2PAK、PowerPAK 8x8L和 PowerPAK 8x8SW对比

产品编号
SUM60020ESiJH5800ESiEH4800EW
封装
TO-263PowerPAK 8x8LPowerPAK 8x8SW
尺寸 (mm)
16 x 10 8.0 x 8.0 *8.0 x 8.0 *
高度 (mm)
4.81.71.0 *
VDS (V)
808080
VGS (V)
± 20± 20± 20
配置
单个单个单个
VGSth   (V)最小值222
RDS(on) (mΩ) @ 10 VGS典型值1.750.970.88 *
最大值2.11.351.15 *
ID  (A) 最大值150302608 *
RthJC (C/W)最大值0.40.450.36 *
熔断引线


同类最佳 (*)

SiEH4800EW现可提供样品并已实现量产,供货周期为13周。
