DSA8300 系列采样示波器配有一个或多个电接口采样模块时，可提供适合多通道、高带宽电气应用的完整测试解决方案。这个高度可配置的解决方案非常适合用于调试、检定和分析信号发送速率为10、40 甚至 100 Gb/s 的组件、模块及系统。80E00 系列电接口采样模块具有多种功能，让用户可以针对具体应用配置测试解决方案。 泰克80E07B远程采样器的双通道模块主要性能指标 l 宽带高达 70 GHZ，测得的上升时间为5ps(10-90%) l 低分析噪声:60GHz时，450 μVaMS;30 GHz 时,300 μVRMS l 实现了真正差分全集成TDR的15ps 反射上升时间(12pS 入射上升时间)，其分辨率低于1mm(TDR模块) l 高效、准确、易用、经济的S参数，高达 50 GHZ l 远程采样器 使得采样器可放置在 DUT附近，并确保信号保真度

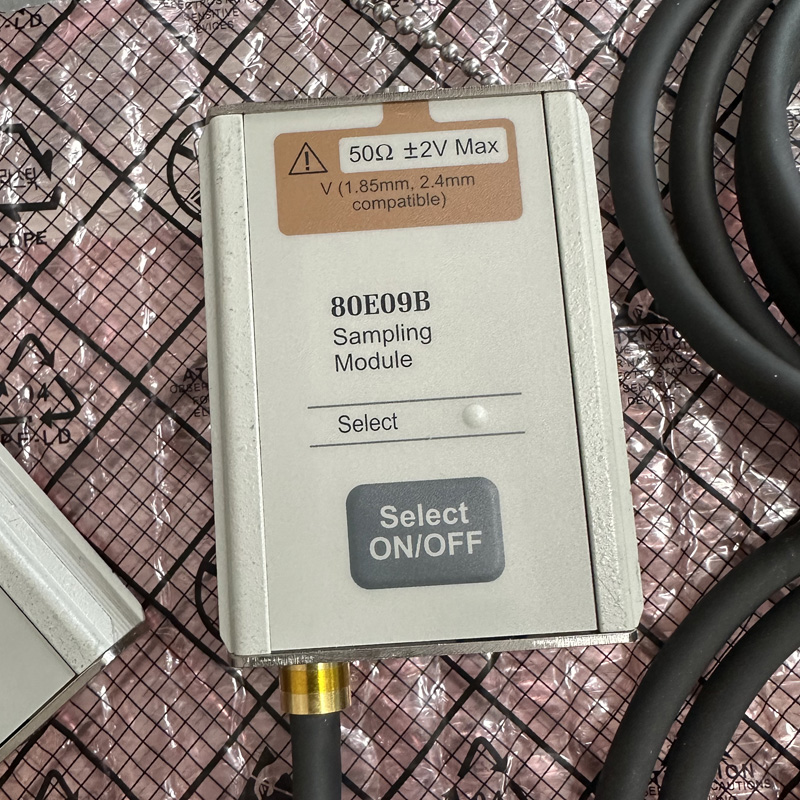

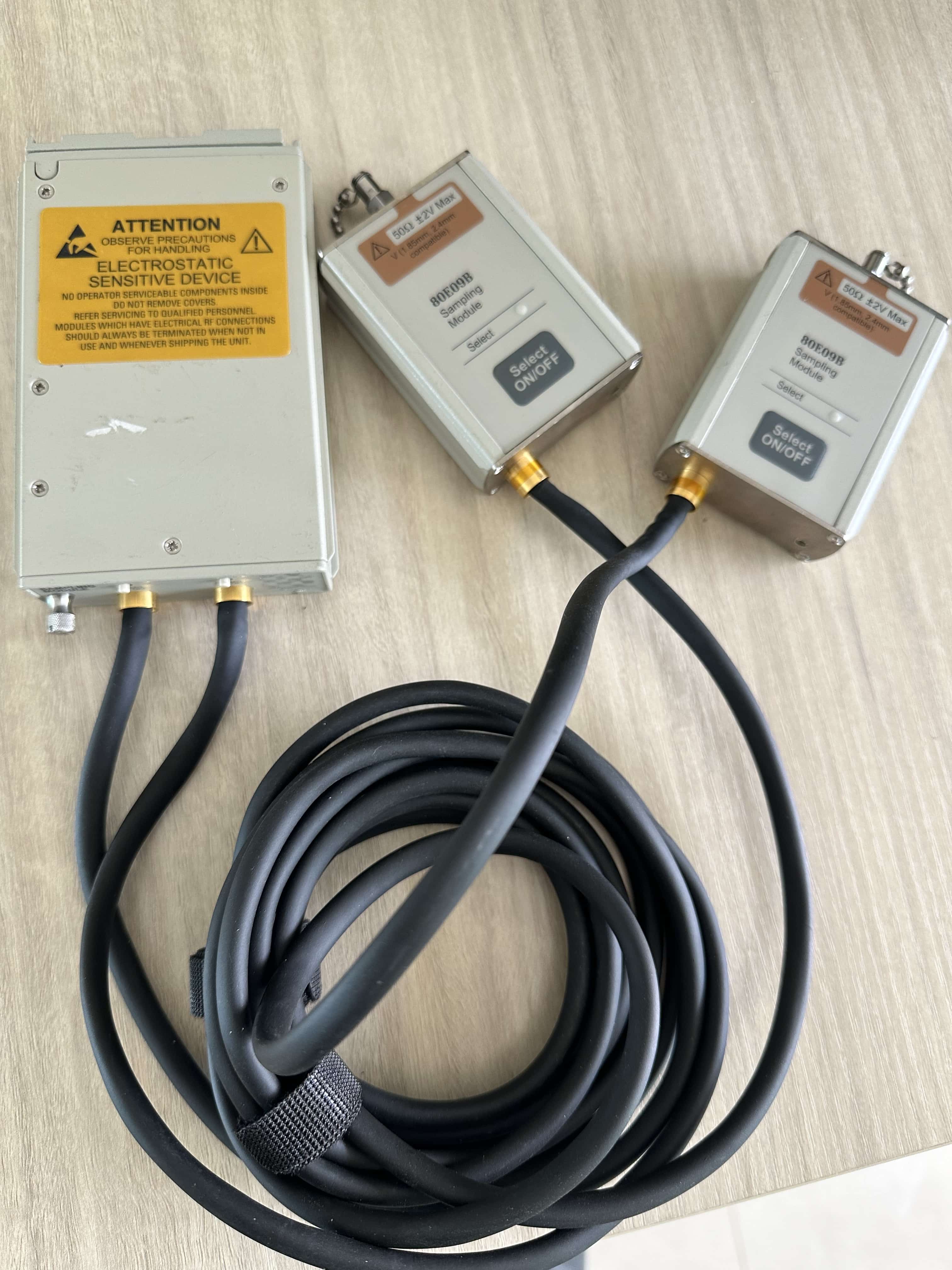

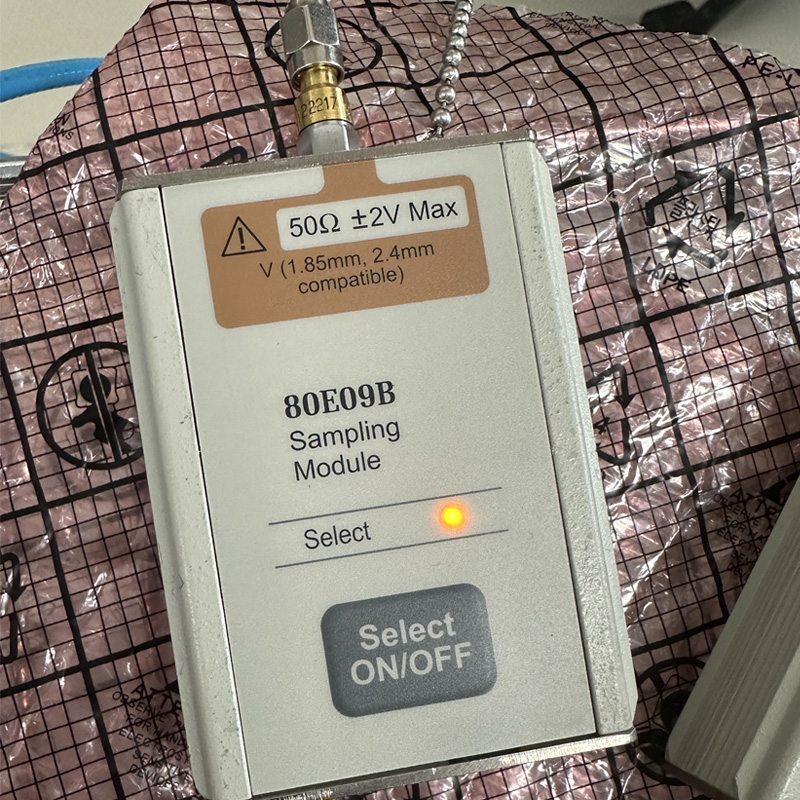

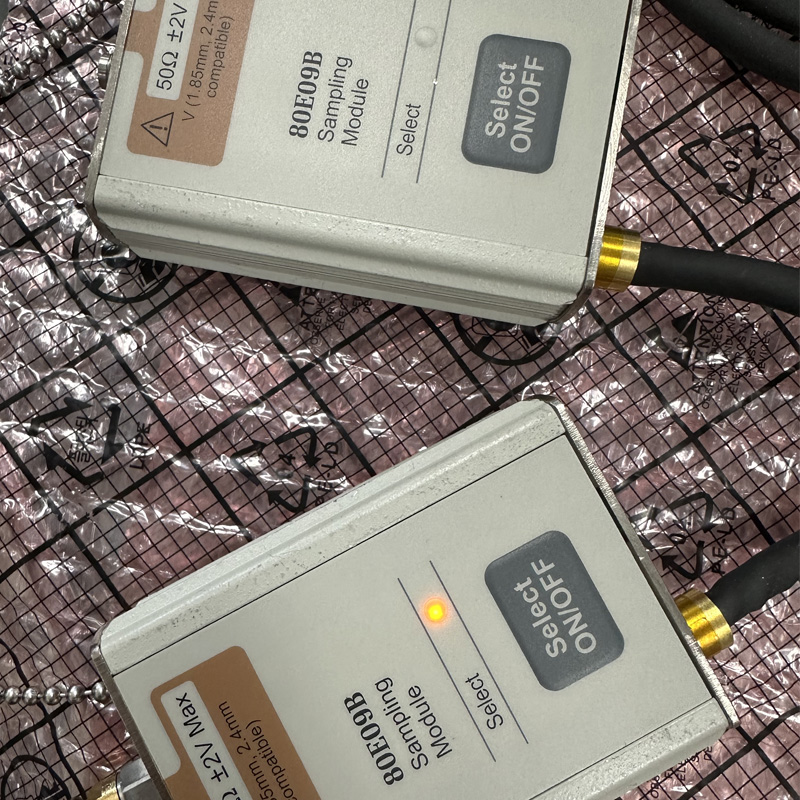

泰克80E07B远程采样器的双通道模块 80E11、80E11X1、80E09B、80E07B l 高频低噪声信号采集 l 快速上升时间测量 l 抖动分析和波形分析 泰克80E07B远程采样器的双通道模块 80E09B 和 80E07B是带有远程采样器的双通道模块，采样带宽为 60 GHz 时，可测量 450 μVRMS 的噪声，采样带宽为30 GHz 时，可测量 300 μV的噪声。每个小型远程采样器都连接到 2米长的电缆上，限度地减少了电缆、探头和夹具造成的影响，使得采样器可放置在 DUT附近，并实现信号保真度。用户可选的带宽设置(80E09B有60/40/30GH可供选择，80E07B有30/20GHz可供选择)允许用户用取样器噪声/带宽换取优的数据采集性能。
|
