泰克80E04B/80E06B双通道采样模块搭配示波器主要特点 独立采样器偏移校正技术保证简便地反嵌夹具和探头 双通道（80E11X1 除外） 精密微波连接器（3.5 mm 、2.92 mm、2.4 mm 和 1.85 mm） 探头支持
泰克80E04B/80E06B双通道采样模块搭配示波器应用 适用于串行数据应用的阻抗检定和 S 参数测量 高级抖动、噪声和 BER 分析
泰克80E04B/80E06B双通道采样模块搭配示波器

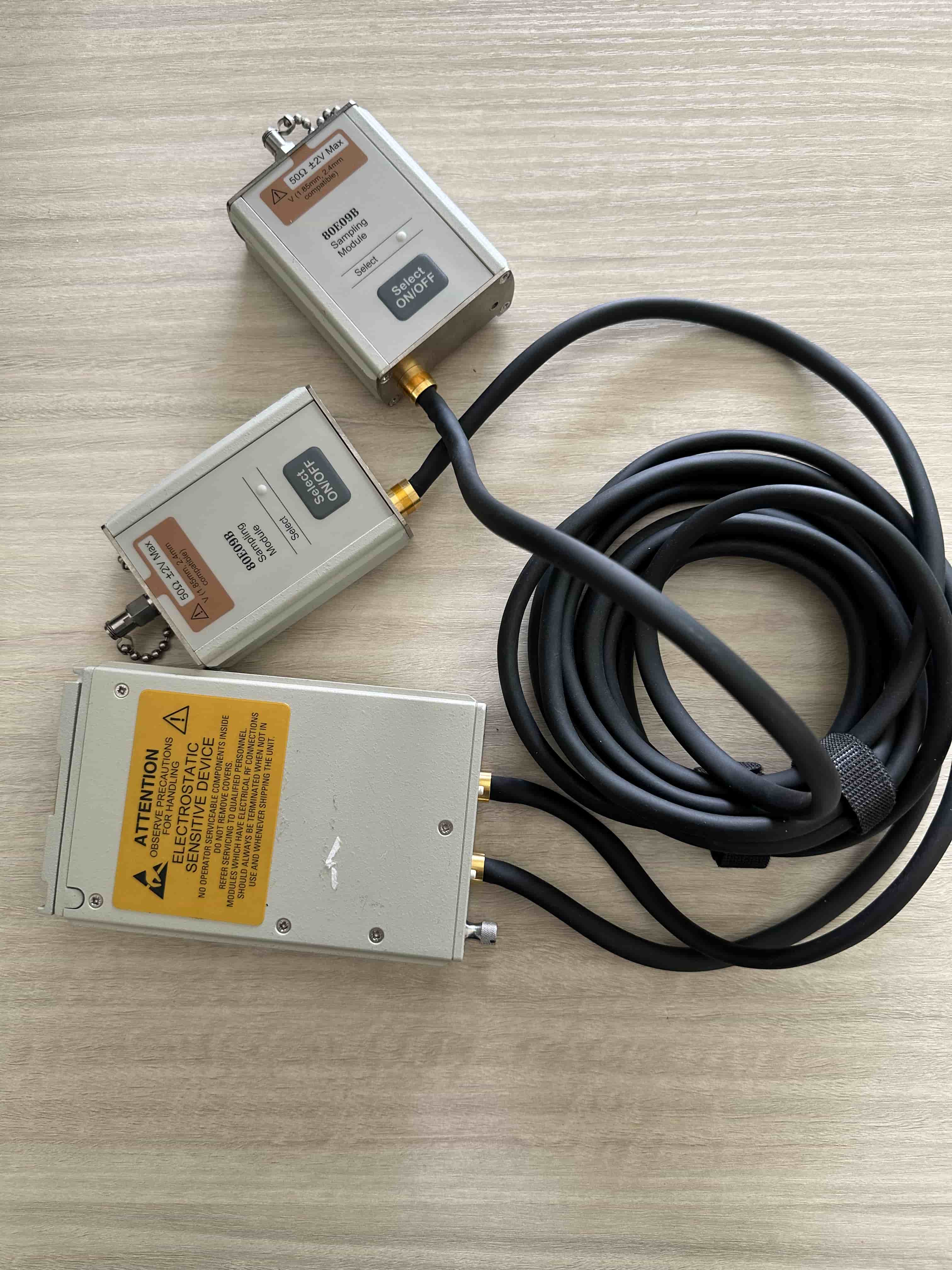

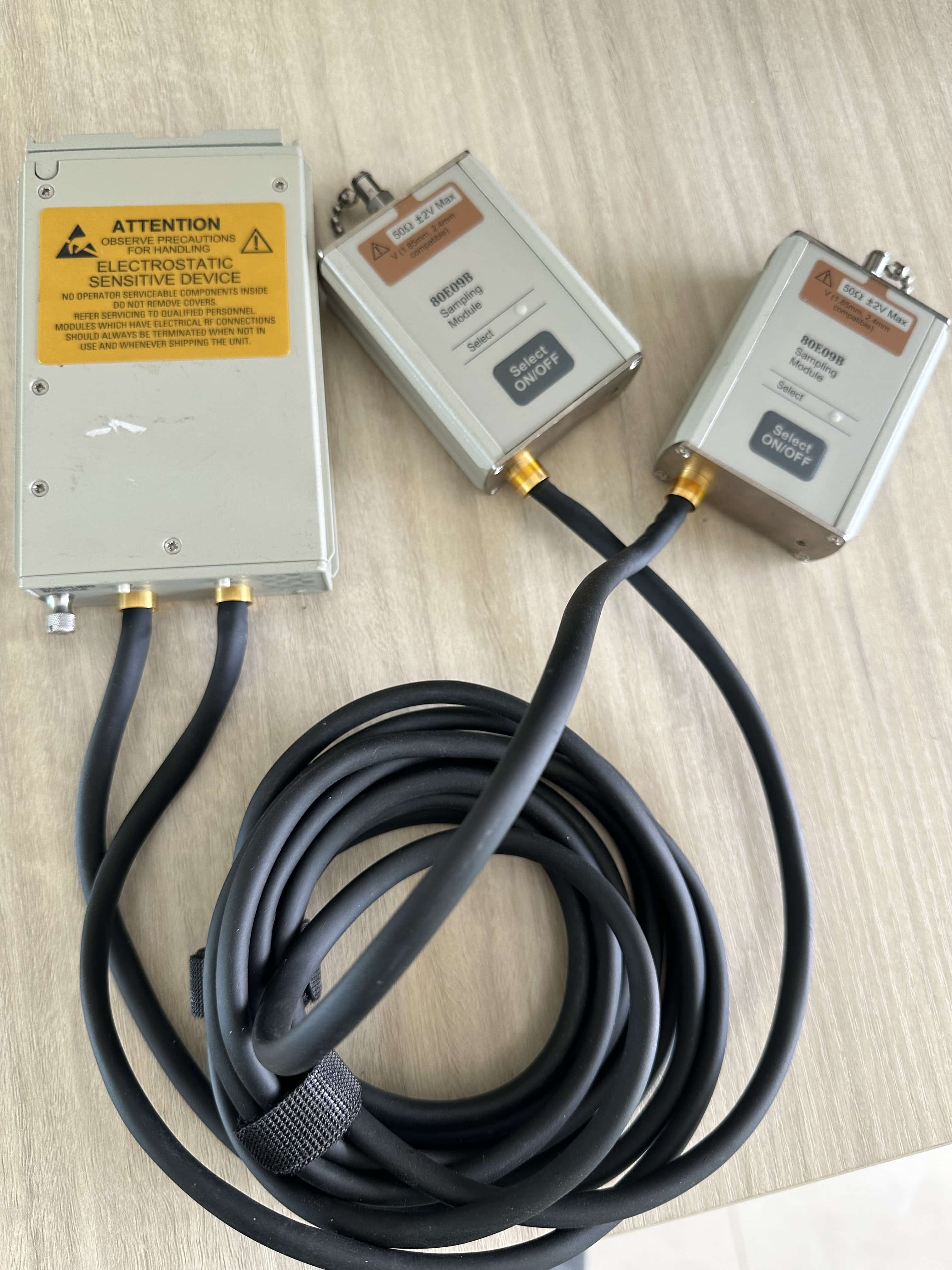

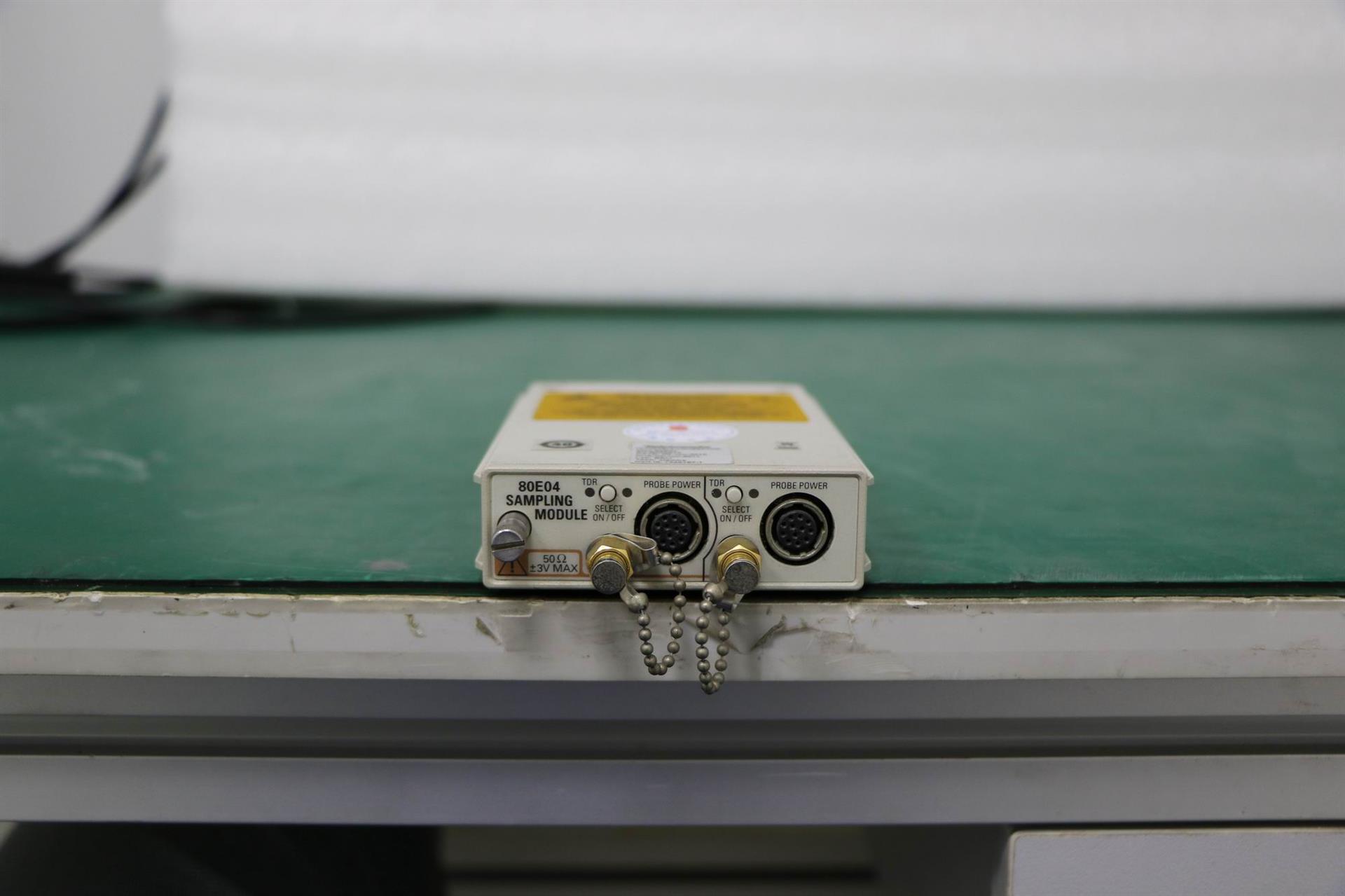

80E10B、80E08B 和 80E04 是双通道时域反射计 (TDR) 采样模块，其中，80E10B 最多可提供 12 ps 入射上升时间和 15 ps 反射上升时间（80E08B 最多可提供 18 ps 入射上升时间，80E04 最多可提供 23 ps 入射上升时间）。这些模块的每条通道都可以产生可在 TDR 模式下使用的快速阶跃，而且，采样模块的采集部分会监测入射阶跃和任何反射能量。可独立选择每条通道阶跃的极性。这允许在对隔离线进行独立测试的同时，对两条耦合线进行差分或共模 TDR 测试或 S 参数测试。每条通道独立产生阶跃实现了真正差分测量，从而确保了差动设备的测量精度。 80E10B 和 80E08B 是小型、全面集成的独立 2 米远程采样器系统，使得采样器可放置在 DUT 附近，并确保最佳信号保真度。这两个模块通过使用 TDR 阶跃驱动一条线来检定串扰（或者使用一个线对来检定差分串扰），同时使用另一条通道来监测另一条线（或另一个线对）（或者使用另一个模块来检定差分串扰）。8000 系列主机的“滤波器”功能可与 TDR 测量或串扰测量配合使用，以检定边沿速率较慢的预期系统性能。 所有模块都有独立的入射阶跃和接收器相差校正功能，可消除测量夹具和探头的影响，从而实现更快速、更简便的测试夹具反嵌。80E10B 采样模块的采集上升时间为 7 ps，可选等效带宽最高为 50 GHz（有 50 GHz、40 GHz 和 30 GHz 三种设置可供选择）。80E08B 的采样带宽为 30 GHz（用户可选择 30 GHz 或 20 GHz），80E04 的采样带宽为 20 GHz。20 GHz P8018 单端 TDR 探头和 18 GHz P80318 差分变量点距 TDR 探头具有出色的性能和兼容性，实现了轻松而精确的背板和封装测量。
|
