SL1571B 是针对单节锂电池升压应用设计的 DC-DC 转换芯片，支持 3.7V-5V 输入升压至 12V 并输出 1A 电流（10W 功率）。其核心特性如下：
一、核心参数
输入范围：2.6V-5.5V（兼容单节锂电池 3.7V 和 USB 5V 电源）
输出能力：最高 16V 输出电压（典型应用 12V）、3A 开关电流，支持 10W 功率输出
效率与封装：采用 ESOP8 封装，内置 120mΩ 低阻 MOS 管，提供高功率密度解决方案
二、功能特点
保护机制
输出过压保护（20V 阈值）、热关断保护和可编程软启动，减少启动冲击
静态功耗仅 0.1μA（关机模式），延长电池寿命
灵活配置

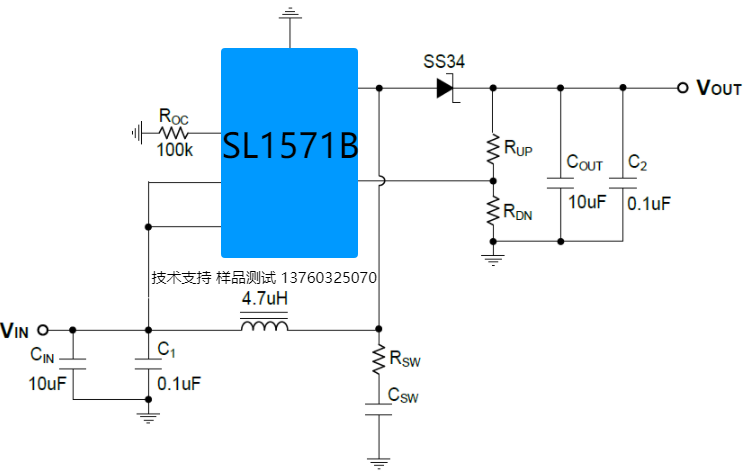

通过外部电阻分压网络调节输出电压，支持动态反馈控制
可编程开关峰值电流限制（最高 4.5A），适配不同负载需求
三、典型应用场景
便携设备：如果汁机、智能门锁等锂电池供电设备，实现 5V/3.7V 升压至 12V
显示与数码设备：液晶显示器、数码相机等需高压供电的场景
四、设计注意事项
输入/输出滤波：需配置输入滤波电容（减小噪声）和输出滤波电容（抑制纹波）
PCB 布局：优化功率路径走线以降低损耗，建议参考官方数据手册的参考设计
热管理：在高负载场景需考虑散热，避免触发热保护
该芯片通过集成保护功能和高效拓扑结构，简化了锂电池升压电路设计，适用于小型化、高可靠性要求的便携式电子产品。
|
|
