在现代电子设计与调试中，信号完整性测试是确保系统稳定运行的关键环节。随着信号频率的提升和电路复杂度的增加，对测试设备的性能要求也愈发严苛。普源示波器MSO5072作为一款高性能混合信号示波器，凭借其卓越的带宽、采样率及多功能集成特性，成为信号完整性测试领域的理想工具。本文将深入探讨MSO5072在信号完整性测试中的应用，解析其核心功能与操作技巧，助力工程师高效完成测试任务。
一、MSO5072核心性能解析

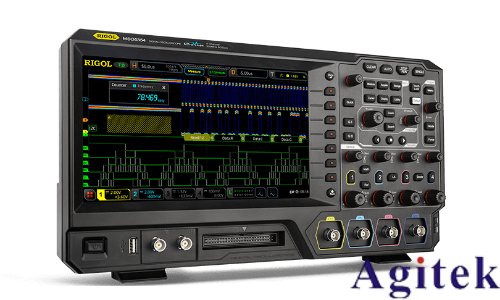

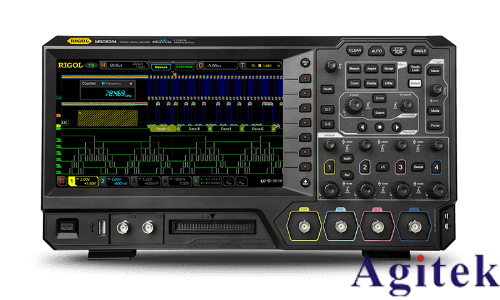

普源MSO5072示波器具备多项关键技术指标，为信号完整性测试提供了坚实基础。其70MHz带宽与8GSa/s实时采样率，可精准捕获高频信号的细微变化；2通道模拟输入与16通道数字输入的组合，支持多信号同步观测。尤为值得一提的是，该示波器采用RIGOL UltraVision II代技术，配备9英寸多点触控屏，集示波器、逻辑分析仪、频谱分析仪等7种仪器功能于一体，大幅提升了测试效率。此外，高达500,000波形/秒的捕获率与200Mpts的存储深度，使其在捕捉瞬态信号与长时间波形记录方面表现优异。
二、信号完整性测试的关键手段与MSO5072的应用
1. 抖动测试：精准定位信号不稳定因素
抖动测试是评估信号时序稳定性的核心方法。MSO5072的高带宽与高速采样能力，使其能够有效分离随机抖动（RJ）与确定性抖动（DJ）。通过配备的专用分析软件，用户可快速计算抖动分量，识别信号中的周期性干扰或噪声。例如，在测试高速串行接口时，示波器可结合其全内存硬件测量功能，从复杂波形中提取准确频率，避免因触发方式导致的测量误差。
2. 波形测试：全面分析信号质量
波形测试用于评估信号的幅度、边沿特性及毛刺等。MSO5072的41种自动测量参数与高分辨率灰度显示，可直观呈现波形细节。在设置时，用户需注意探头选择（如10:1衰减探头降低负载效应）与带宽匹配（确保示波器带宽至少为信号频率的3倍）。例如，测试时钟信号时，可通过调整垂直灵敏度和时间刻度，清晰观察上升沿抖动或过冲现象，并通过数学运算功能（如差分运算）分析信号间的相位差。
3. 眼图测试：评估高速接口传输性能
对于USB、Ethernet等标准接口，眼图测试是验证信号合规性的关键手段。MSO5072支持硬件波形录制与MASK模板比对，可快速生成眼图并自动检测违规点。用户需设置足够的波形捕获数量（建议3000帧以上），以确保统计结果的可靠性。例如，在测试10Gbps光纤信号时，示波器的内置时钟恢复功能可消除时钟偏移，结合眼高、眼宽等指标分析，帮助工程师优化传输链路设计。
三、高效测试的实用技巧与注意事项
触发设置优化：针对复杂信号，选用边沿触发、序列触发或协议触发模式，确保波形稳定显示。例如，在调试I2C通信时，可通过协议触发精准捕获特定数据包。
探头与接地管理：使用低电容探头减少信号负载，采用短地线连接降低反射。MSO5072标配的高阻抗探头可有效保护敏感电路。
分段存储技术应用：利用示波器的波形录制分段存储功能，通过设定触发条件捕获关键事件，节省存储空间并提升分析效率。
软件升级与定制化功能：示波器支持在线升级，用户可根据需求扩展频谱分析、电源纹波测试等模块，适应不同应用场景。
四、典型应用场景案例分析
1. 电路板调试：通过MSO5072的双通道功能，同步观测电源纹波与信号波形，分析噪声对逻辑电平的影响。结合频谱分析模块，定位干扰频段并优化滤波设计。
2. 高速数据链路测试：在DDR内存接口调试中，利用16通道逻辑分析仪同步捕获地址、数据与控制信号，配合眼图模板验证信号时序合规性。
3. 嵌入式系统验证：通过协议解码功能，实时解析SPI、I2C等总线数据，快速定位通信故障点。
普源示波器MSO5072凭借其高性能参数、多功能集成与灵活的操作界面，为信号完整性测试提供了全面的解决方案。从抖动分析到眼图验证，从波形细节观察到多信号同步观测，其丰富的功能不仅满足了常规测试需求，更通过智能化的分析工具与人性化的设计，大幅提升了工程师的调试效率。在高速数字系统与复杂电路设计中，MSO5072无疑是一款值得信赖的信号完整性测试利器。
通过本文的解析，相信读者能够更深入理解MSO5072的技术优势与应用方法，在实际工程中灵活运用该设备，保障信号传输的可靠性与系统稳定性。
|
|
