产品品牌：永嘉微电/VINKA

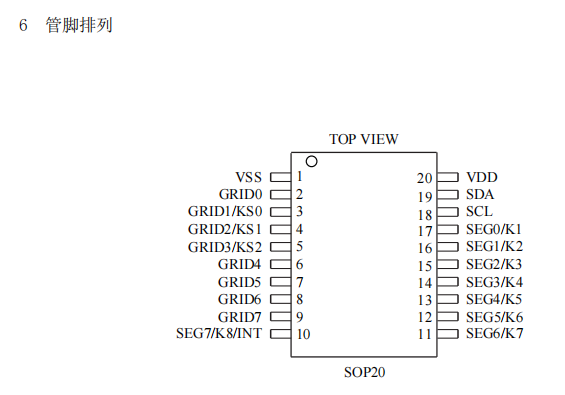

产品型号：VK16K33C 封装形式：SOP20 概述 VK16K33C是一种带按键扫描接口的数码管或点阵 LED驱动控制专用芯片，内部集成有数据锁 存器、键盘扫描、LED 驱动模块等 电路。数据通过I2C通讯接口与 MCU通信。SEG脚接LED阳 极，GRID脚接LED阴极，可支持8SEGx8GRID的点阵LED显示面板。最大支持8×3的按键。内置 上电复位电路，整体闪烁频率可设置，可通过命令进入待机模式，采用SOP20封装形式。LJQ5011 特点 • 最大8个SEG脚，8个GRID脚 (封装不同SEG脚数量不同) • SEG脚只能接LED阳极，GRID脚只能接LED阴极 • I2C通讯接口，I2C从机地址可通过IO脚选择 • 16级整体亮度可调 • 最大8×3的按键扫描 按键显示复用需硬件电路配合 支持组合键需要电路配合） • 读/写地址自动加1 • 内置显示RAM为16x8位 • 内置上电复位电路 • 整体闪烁频率可设置 • 通过命令进入待机模式 • 封装 SOP20(300mil)(12.80mm×7.50mm PP=1.27mm) 内存映射的LED控制器及驱动器 VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动 VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动

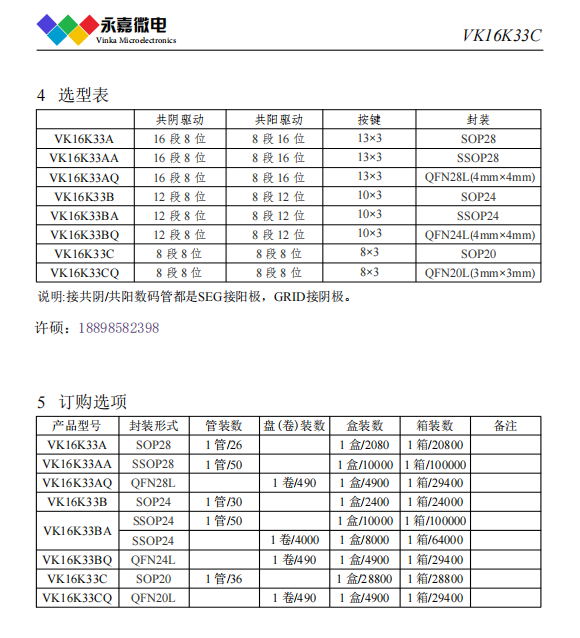

——————————————————————————————————————————————————— VK16K33A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SOP28 驱动电流大，适合高亮显示场合 VK16K33AA 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SSOP28 驱动电流大，适合高亮显示场合 VK16K33B 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SOP24 驱动电流大，适合高亮显示场合 VK16K33BA 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SSOP24 驱动电流大，适合高亮显示场合 VK16K33C 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位； 共阳驱动：8段8位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：8*3 封装：SOP20 驱动电流大，适合高亮显示场合
|
