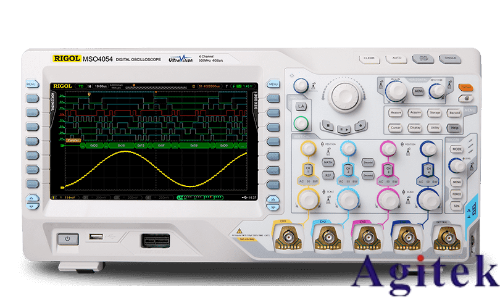

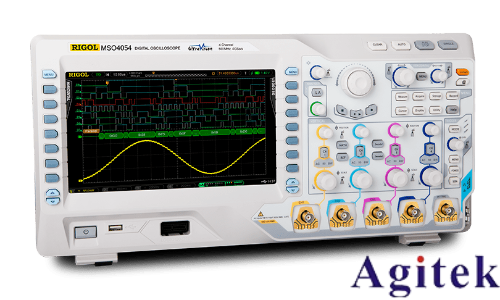

在电子工程与音频测试领域，总谐波失真（Total Harmonic Distortion，THD）是衡量信号质量的重要指标。普源DHO4404示波器作为一款功能强大的测量工具，不仅具备高精度的频率与电压测量能力，还支持频谱分析与THD计算功能。本文将详细介绍如何利用该示波器观察THD，帮助用户快速掌握操作步骤与注意事项，从而准确评估信号的失真特性。 一、THD的基本概念与测量原理 THD用于量化信号中谐波成分对基波的影响程度。当信号通过非线性系统（如放大器、滤波器）时，会产生高于基波频率的谐波分量，这些额外成分会导致信号失真。THD的计算公式通常基于各次谐波幅值与基波幅值的比值，可表示为： [THD = \sqrt{\frac{V_2^2 + V_3^2 + \cdots + V_n^2}{V_1^2}}] 其中， [V_1] 为基波幅值， [V_2, V_3, \cdots, V_n] 为各次谐波幅值。普源DHO4404示波器通过频谱分析功能，自动提取各谐波分量并计算THD值，简化了传统的手动测量流程。 二、观察THD的操作步骤 1. 连接待测信号 首先，确保示波器与待测信号源处于断电状态。使用BNC连接线或专用探头将信号源输出端与示波器的输入通道（如CH1或CH2）连接。注意探头的接地夹需正确连接至信号源的公共接地端，避免引入干扰或测量误差。若信号电压较高，建议使用高压探头并确认衰减系数设置正确。 2. 初始化示波器设置 按下示波器电源键，等待系统自检完成。进入主界面后，调整垂直灵敏度（Volts/Div）与水平时基（Time/Div），使波形在屏幕上清晰显示。例如，若信号幅值约为2V，可将垂直灵敏度设为“1V/Div”；若信号频率为1kHz，则水平时基设为“1ms/Div”。触发模式建议选择“边沿触发”，并调整触发电平以确保波形稳定。 3. 进入频谱分析模式 在示波器菜单栏中选择“频谱分析”功能，通常可通过按下“Menu”键并导航至频谱分析选项。启用快速傅里叶变换（FFT）功能，设置分析参数： 窗函数选择：根据信号特性选择（如Hanning窗适用于瞬态信号，Rectangular窗适用于周期信号）。 频率范围：设置分析带宽，通常覆盖基波频率的整数倍（例如，基波为1kHz时，可设置至10kHz或更高）。 分辨率带宽：调整至合适值以提高频谱精度，但需注意过高的分辨率可能导致计算时间延长。 4. 采集信号并观察频谱 按下“Run”键启动信号采集，示波器将显示信号的频谱图。在频谱图中，基波频率对应的峰值即为 [V_1]，其余各次谐波（如2倍频、3倍频等）的幅值为 [V_2, V_3, \cdots]。通过光标定位或标记功能，记录各关键点的幅值数据。 5. 计算THD值 有两种方式获取THD结果： 手动计算：根据记录的基波与谐波幅值，代入THD公式计算。例如，若基波幅值为5V，二次谐波为0.5V，三次谐波为0.2V，则 [THD = \sqrt{\frac{0.5^2 + 0.2^2}{5^2}} \approx 0.02]。 自动计算：部分示波器（如DHO4404）具备自动THD测量功能。在频谱分析界面中找到“THD”选项，示波器将直接显示计算结果，省去手动计算的繁琐步骤。 三、关键注意事项 1. 信号输入控制 - 避免输入信号过载：若信号幅度超过示波器的量程，可能导致波形削顶失真，影响THD测量精度。需提前调整垂直灵敏度或探头衰减比例。 - 选择合适耦合方式：若信号含直流成分，建议将输入耦合模式设为“DC”，确保频谱分析的准确性。 2. 环境干扰抑制 - 测量环境应尽量减少电磁干扰，如关闭附近大功率设备或采用屏蔽措施。 - 避免使用过长或未屏蔽的连接线，以降低外部噪声对信号的影响。 3. 参数优化 窗函数选择：不同窗函数对频谱泄露的抑制效果不同，需根据信号类型调整。例如，矩形窗适用于稳态信号，而Hanning窗适用于瞬态或噪声较大的信号。 频率分辨率：提高分辨率可更精确区分谐波分量，但需权衡测量时间与精度需求。 四、应用案例：音频功放THD测试 1. 将功放输出端连接至示波器CH1通道，设置输入量程为“10V/Div”（假设功放输出峰值约为10V）。 2. 启动频谱分析，设置频率范围至20kHz（覆盖人耳听觉范围），窗函数选择Hanning。 3. 调整功放输入信号为1kHz正弦波，逐步增大输入幅度，观察THD的变化趋势。 4. 记录不同功率输出下的THD值，分析功放的失真特性。例如，当输出功率为10W时，THD为0.5%；功率提升至20W时，THD可能增至1.2%，提示系统接近非线性区。 五、总结与进阶应用 普源DHO4404示波器的THD观测功能为工程师提供了直观的信号失真评估手段。通过合理设置参数、优化信号输入与频谱分析条件，用户不仅能快速获取THD数值，还可结合频谱图深入分析失真来源（如特定谐波过强可能指示电路缺陷）。此外，该示波器支持数据存储与导出，便于生成测试报告或进行后续分析。 值得注意的是，高精度测量需依赖示波器的定期校准与探头维护。用户应确保设备在校准有效期内使用，并定期检查探头衰减系数与连接状态。对于复杂系统（如多通道设备），建议分步测量各模块输出，逐步定位失真环节。 掌握THD观测方法后，用户还可探索示波器的其他高级功能，如波形叠加分析、实时频谱监测等，进一步提升测试效率与信号分析深度。普源DHO4404示波器的灵活配置与高精度特性，使其成为电子设计与故障排查中不可或缺的工具。
|
