CMOS有源晶振电压详解
发布时间：2025-5-23 10:15
发布者：yxcyangxing
CMOS有源晶振供电电压与输出电压：

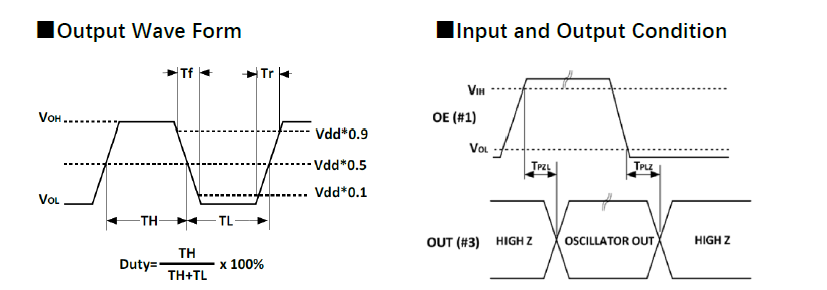

方波（CMOS）有源晶振输出电压为交流信号，包含有高电平（Voh）和低电平（Vol），其中高电平约等于其供电电压（约等于90% Vcc）。 Voh: Voltage output high Vol: Voltage output low
使用万用表测量CMOS有源晶振输出电压的问题 一般情况下，有源晶振输出的是高频方波信号，而万用表的交流档针对正弦波有效值校准，对方波测量误差极大。因此，万用表无法准确测量有源晶振输出电压，仅能通过直流档间接判断是否起振。 利用万用表直流电压档粗测 步骤： ①、将万用表调至直流电压档（DC Voltage），红表笔接晶振输出脚，黑表笔接地（GND）。 ②、若输出为方波，直流电压值约为供电电压（Vcc）的50%（例如：3.3V供电时显示约1.65V）。 ③、方波的平均电压为高电平与低电平的中间值，但此方法无法反映真实峰峰值。 ④、仅能初步判断晶振是否起振（若电压接近Vcc或0V，可能晶振损坏）。 正确测量工具——示波器： 可直接观察波形峰峰值（Vpp）、频率和占空比。 示波器设置建议： 1、探头接地线尽量短，避免引入噪声。 2、触发模式设为“边沿触发”，触发电平设为信号幅度的中间值。 补充： 普通万用表的交流电压档通常仅支持低频（如50Hz~1kHz），而有源晶振的频率通常在MHz级别（如8MHz、16MHz、25MHz等）。高频信号会导致万用表测量值严重偏低甚至完全失效。 输出电平与输入电压直接相关，YXC YSO110TR系列可以兼容1.8~3.3V。 |
