ADC测试新选择：A10音频分析仪

传统信号源精度不足？A10作为一款专为研发设计的测试设备，集高精度信号源与分析仪于一身，更配备了专为ADC测试打造的ADCtest功能，幅度精度可达±0.03dB，残余THD+N（20kHzBW）小于-117dB，以此提供稳定的测试信号，并且支持频率范围5Hz～204kHz的模拟信号，能够满足工程师们的大部分测试需要。

除了ADCtest测试功能以外，设备还提供信噪比（SNR）、信纳比（SINAD）、有效位数（ENOB）等多种指标测试功能。工程师可以根据测试需要选择不同的测试项，或者直接设置测试模板一键实现多个指标的自动测试。

Ø  信噪比（SNR）：反映了在一个通信系统中，信号在传输与处理过程中受到噪声干扰的程度；

Ø  信纳比（SINAD）：反映了信号幅度与其他所有频谱成分（包含谐波但不包含直流）信号之间的比例关系，能够很好的反映ADC的整体动态性能；

Ø  有效位数（ENOB）：一个ADC的分辨率通常是由用来表示模拟值的位数规定的。例如，一个12位的ADC，在理想情况下，其有效位数几乎为12。然而，在实际应用中，由于真实的信号存在噪声，以及真实电路的不完美性会引入额外的噪声和失真，这些因素都会减少ADC的精度位数。因此，ENOB作为一个更实际的性能指标，用于描述ADC在特定条件下的有效分辨率。

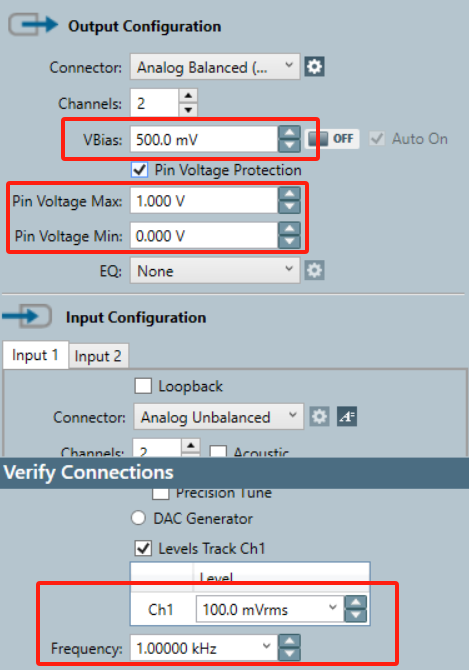

工程师不仅可以灵活的设置测试信号的输出幅度以及频率， 如图1所示A10还支持共模电压的设置，并提供了Pin脚电压门限设置功能，从而更有效地保护测试电路，确保测试的准确性和安全性。

file:///C:/Users/hongx/AppData/Local/Temp/msohtmlclip1/01/clip_image002.png

图1

Ø  ±0.1mV共模电压微调，精准匹配复杂电路偏置需求；

Ø  可设置引脚保护阈值：过压自动切断，避免芯片烧毁风险。
