pcie5565反射式内存卡
发布时间：2025-5-22 10:10
发布者：
tjthkj
关键词：
反射内存卡 ,
反射内存 ,
总线 ,
板卡 ,
载板
- [color=var(--md-box-samantha-deep-text-color) !important]基本概念：反射式内存卡是一种用于实现高速数据共享和同步的硬件设备，基于反射内存技术，通过在内存总线上构建共享存储区域，使多个节点（如计算机系统、工作站、PLC 以及其它嵌入式控制器等）之间能够进行高速、确定性的数据传输。
- [color=var(--md-box-samantha-deep-text-color) !important]工作原理

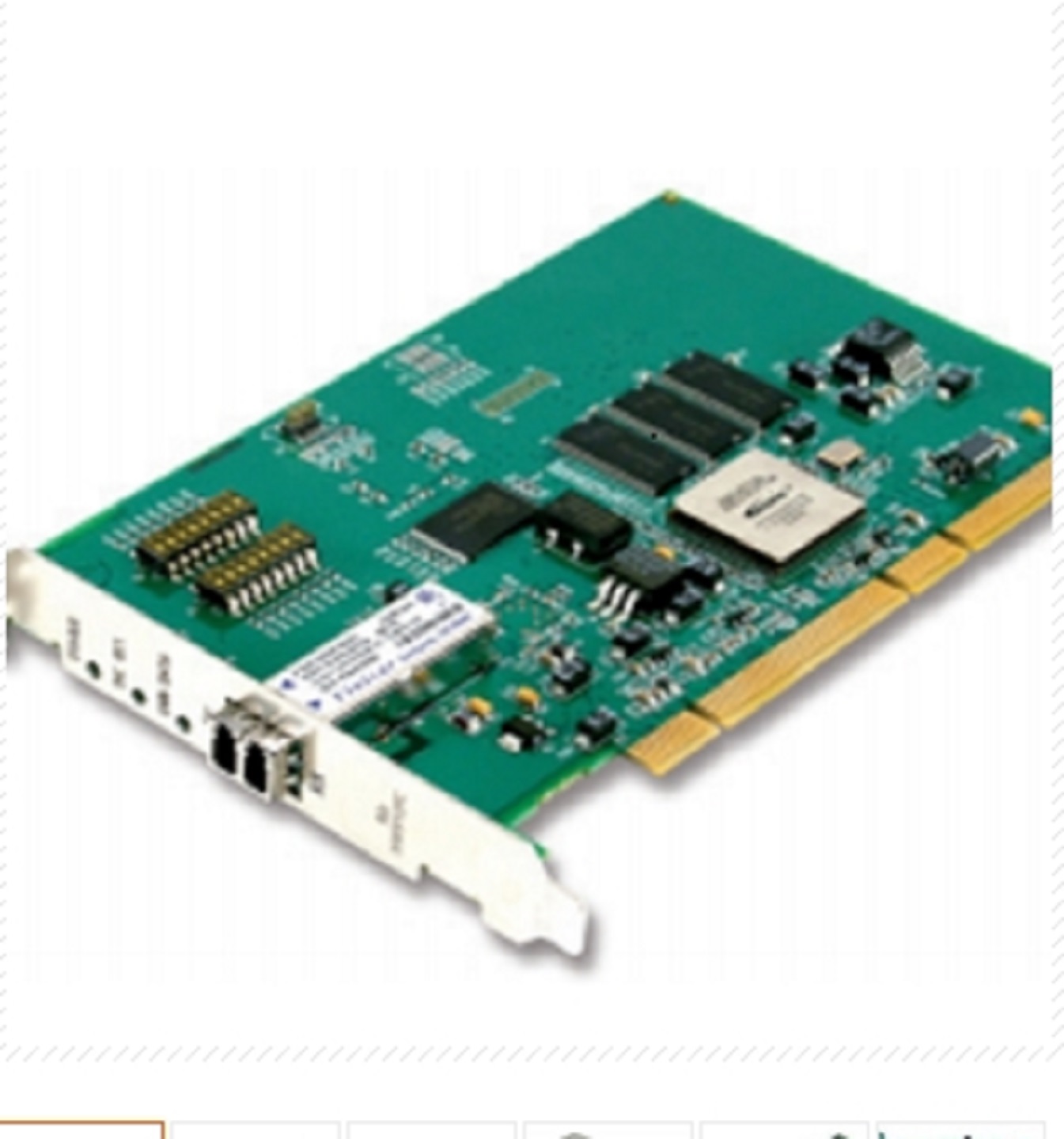

- [color=var(--md-box-samantha-deep-text-color) !important]核心组件：通常由 SFF 光模块、FPGA 控制模块、SDRAM 存储模块、电源与时钟模块、串行解串器等组成。其中，SFF 光模块负责实现 FPGA 控制模块与其他反射内存卡之间的高速通信互联；FPGA 控制模块是数据发送与接收的控制核心；SDRAM 存储模块用于暂存共享数据；电源与时钟模块为系统提供电源和时钟信号；串行解串器负责数据的串行和并行转换。
- [color=var(--md-box-samantha-deep-text-color) !important]数据写入过程：当某一节点向其本地插入的反射内存卡写入数据时，FPGA 控制模块检测到写入操作，准备好数据和相应内存地址进行广播，然后通过串行解串器处理后，经由 SFF 光模块和光纤等传输介质，将数据发送到网络上的其他反射内存节点。
- [color=var(--md-box-samantha-deep-text-color) !important]数据接收与更新过程：其他反射内存卡的 SFF 光模块接收到数据后，串行解串器将串行数据转换回并行数据，传输给 FPGA 控制模块，后者将新数据写入板载的 SDRAM 存储模块中相同内存位置，实现数据同步更新，确保每个节点都维护相同的内存映像。
- [color=var(--md-box-samantha-deep-text-color) !important]特点优势
- [color=var(--md-box-samantha-deep-text-color) !important]高速传输：数据传输速率快，可达到微秒级甚至百纳秒级，能在短时间内传输大量数据，大大提升了数据处理的实时性5。
- [color=var(--md-box-samantha-deep-text-color) !important]低延迟：通过纯硬件方式实现数据传输，减少了数据传输过程中的延迟，确保数据在不同节点之间的同步更新，满足对时间敏感的应用需求。
- [color=var(--md-box-samantha-deep-text-color) !important]确定性和可预测性：保证数据传输的时间和顺序的确定性，各节点间数据传输的时间是确定的，可以满足实时系统对响应时间的严格要求。
- [color=var(--md-box-samantha-deep-text-color) !important]简单易用：软件操作简便，只需运行几行代码即可完成对反射内存卡的读、写操作，无需考虑复杂的网络通信协议，降低了软件开发的复杂性和成本。
- [color=var(--md-box-samantha-deep-text-color) !important]广泛的兼容性：可插在多种总线主板上，如 PCI、CompactPCI/PXI、VME 等，支持不同平台间的数据交换；能兼容不同字节格式（大端和小端类型）的计算机，且字节交换不会产生协议开销或时间损失；还支持多种操作系统和软件，如 RTX、Win7、Win10、Win XP、Linux、VxWorks6.9、LabVIEW (RT)、LabWindows/CVI 等。
- [color=var(--md-box-samantha-deep-text-color) !important]大容量：具有较大的内存容量，如常见的 128M、256M 等，可满足大量数据的实时共享需求。
- [color=var(--md-box-samantha-deep-text-color) !important]高可靠性：具有错误检测功能和冗余传输模式，保证数据传输的准确性和稳定性，能够在复杂多变的网络环境中稳定工作。
- [color=var(--md-box-samantha-deep-text-color) !important]灵活性：反射内存网络的拓扑结构较为灵活，包括环网、星网或两者结合的方式，可根据具体业务需求进行选择和配置。
- [color=var(--md-box-samantha-deep-text-color) !important]易于扩展：网络可以扩展到较多节点，例如能扩展到 256 个节点，能够适应不同规模的网络需求。
- [color=var(--md-box-samantha-deep-text-color) !important]组网方式
- [color=var(--md-box-samantha-deep-text-color) !important]环状组网：各卡通过光纤依次连接形成环形结构，数据在环网中依次传输。所有节点同时以最大速率突发或持续传送数据时，环形网络可借助物理结构自然实现无冲突的排序和传播，数据发送方还能实时可靠地计算传输延迟和接收确认，具有极高的容错性和可靠性，但所有板卡必须加电才可以连通工作。
- [color=var(--md-box-samantha-deep-text-color) !important]星状组网：使用反射内存 hub 设备进行数据转发，类似交换机的作用，以达到星状网络中所有卡上相同内存地址空间的数据一致。这种方式可通过反射内存 hub 旁路损坏或掉电的板卡，构成更稳定的网络结构。
- [color=var(--md-box-samantha-deep-text-color) !important]应用领域
- [color=var(--md-box-samantha-deep-text-color) !important]仿真测试领域：在航空航天、汽车等领域的仿真测试中，可实现多个仿真节点之间的数据快速共享，确保多个模拟器节点之间的数据同步，从而实现更真实的模拟效果。
- [color=var(--md-box-samantha-deep-text-color) !important]工业控制领域：用于工业自动化系统中，使不同的控制设备能够实时获取和共享关键数据，提高生产效率和精度3。
- [color=var(--md-box-samantha-deep-text-color) !important]军事和国防领域：在军事通信、武器系统控制、雷达系统等方面，反射内存卡的高速、低延迟和高可靠性特点能够满足军事应用对实时数据处理和传输的严格要求，确保作战系统的高效运行。
- [color=var(--md-box-samantha-deep-text-color) !important]科学研究领域：例如在粒子物理实验、天文学观测等科学研究中，多个实验设备之间需要实时共享大量的数据，反射内存卡可以保证数据的快速传输和同步，有助于科研人员及时获取和分析实验数据。
- [color=var(--md-box-samantha-deep-text-color) !important]医疗设备领域：在医学成像设备、放射治疗设备等医疗设备中，不同模块之间需要实时共享数据以实现协同工作，反射内存卡可以确保医疗设备的高精度和高可靠性运行。
- [color=var(--md-box-samantha-deep-text-color) !important]金融交易领域：在金融市场的交易系统中，需要实时处理大量的交易数据和市场行情信息，反射内存卡的高速数据传输和低延迟特性可以保证交易系统的快速响应和稳定性，确保交易的顺利进行
-
|
