新品速递 | 高性能触摸芯片SC02F

发布时间：2025-5-19 11:16 发布者：ICMAN

一概览

二 芯片功能

三 应用案例

四 详细参数

概览

Overview

01概述<<<<

SC02F 是带自校正的容性触摸感应器，可以检测 2 个感应盘是否被触摸。它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。

02特性<<<<

03封装<<<<

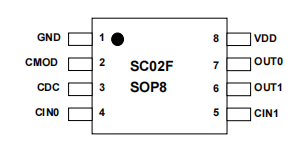

SC02F封装简图

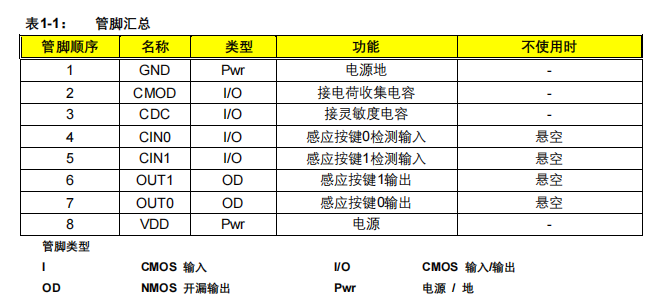

04管脚<<<<

芯片功能

Functions

01初始化时间<<<<

上电复位后，芯片需要200ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。

02灵敏度设置<<<<

灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。

03自校正<<<<

根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的电容基准参考值，以适应当前环境的变化。

当检测到按键后，芯片会立即停止校正一段时间，这段时间大约100秒。停止校正时间一到，芯片会继续自校正，如果当前按键还是持续有效，按键信息会被当做环境的漂移立即被更新，也就是说检测按键有效的时间不会超过100秒。

04 触摸反应时间<<<<

每个通道大约每隔2.8ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是18ms，检测按键离开的反应时间大概是12ms。所以检测按键的最快频率大概是每秒20次以上。

05输出逻辑<<<<

触摸输出有两种状态：弱高或强低。有触摸时，输出强低，无触摸时，输出弱高。

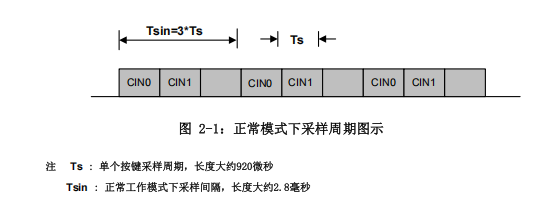

06采样周期<<<<

应用案例Application

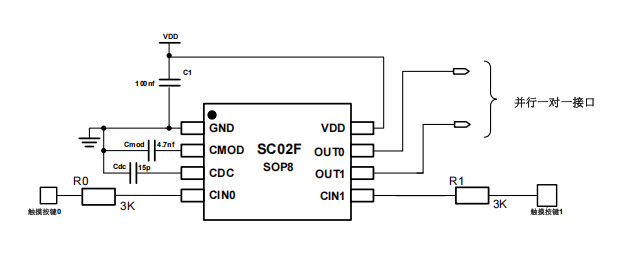

01应用电路<<<<

SC02F应用电路

02重要指标<<<<

SC02F 按工业级设计，有超强稳定性及抗干扰能力，支持动态CS 10V，EFT 4KF，ESD接触式8KV，空间15KV。

03应用场景<<<<

详细参数Detailed parameters

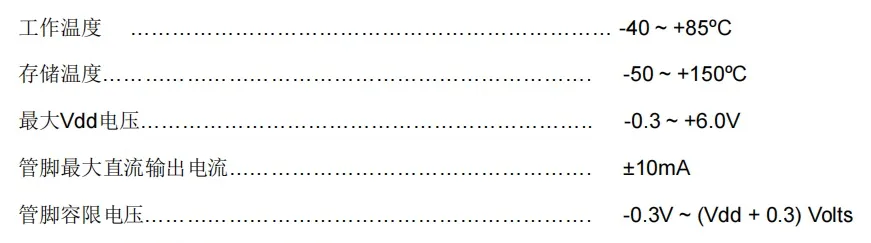

01额定值<<<<

注: 超出上述值可能导致芯片永久损坏

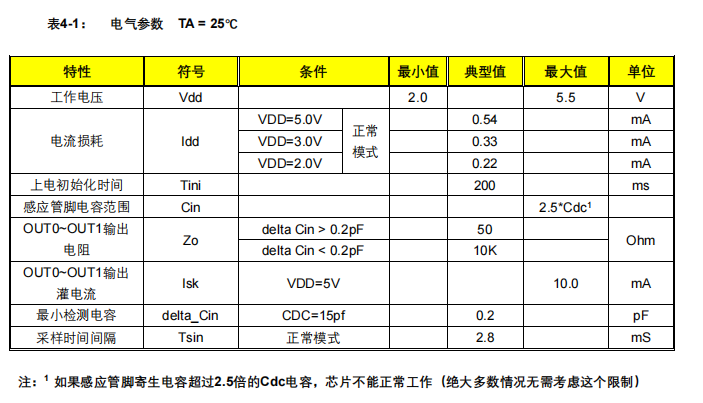

02电气特性<<<<

03封装尺寸<<<<
