PMC 总线接口标准概述[color=var(--md-box-samantha-normal-text-color) !important][color=var(--md-box-samantha-deep-text-color) !important]PMC（PCI Mezzanine Card，PCI 夹层卡）总线接口标准 是一种基于 PCI（Peripheral Component Interconnect）总线的扩展接口规范，主要用于为计算机主板或嵌入式系统提供额外的功能扩展。它定义了硬件接口的电气特性、机械尺寸、信号定义及软件协议，允许通过插入 PMC 卡（模块）来增加系统的 I/O 功能、通信能力或其他专用功能（如数据采集、图像处理等）。
[color=var(--md-box-samantha-deep-text-color) !important]主要特点- [color=var(--md-box-samantha-normal-text-color) !important][color=var(--md-box-samantha-deep-text-color) !important]基于 PCI 总线
- 继承 PCI 总线的即插即用（Plug-and-Play）特性，支持 32 位 / 64 位数据传输，工作频率通常为 33MHz 或 66MHz，最大带宽可达 533MB/s（64 位 @66MHz）。
- 分为 [color=var(--md-box-samantha-deep-text-color) !important]PMC（32 位）和 [color=var(--md-box-samantha-deep-text-color) !important]XMC（eXtended Mezzanine Card，64 位）两种类型，后者是前者的扩展，支持更高带宽和更多信号。
- [color=var(--md-box-samantha-normal-text-color) !important][color=var(--md-box-samantha-deep-text-color) !important]机械结构与接口

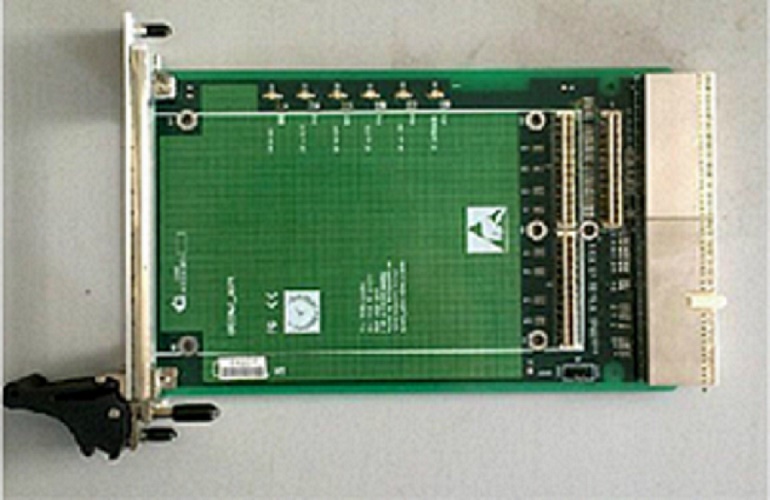

- [color=var(--md-box-samantha-deep-text-color) !important]PMC 卡：尺寸较小（通常为 3U 或 6U 规格），通过边缘连接器（J1/J2 引脚）与主板或载板（Carrier Board）连接。
- [color=var(--md-box-samantha-deep-text-color) !important]XMC 卡：兼容 PMC 接口，同时增加了额外引脚（如 J3/J4）以支持更多信号（如高速串行接口、差分信号等），适用于需要更高性能的场景（如 FPGA 加速、高速数据传输）。
- [color=var(--md-box-samantha-normal-text-color) !important][color=var(--md-box-samantha-deep-text-color) !important]应用场景
- 广泛用于 [color=var(--md-box-samantha-deep-text-color) !important]嵌入式系统（如工业控制、航空航天、通信设备）、 [color=var(--md-box-samantha-deep-text-color) !important]测试测量设备（如 PXI/CompactPCI 平台）、 [color=var(--md-box-samantha-deep-text-color) !important]军事电子 等领域，尤其适合需要模块化设计和灵活扩展的场景。
[color=var(--md-box-samantha-deep-text-color) !important]信号定义与电气特性1. [color=var(--md-box-samantha-deep-text-color) !important]核心信号- [color=var(--md-box-samantha-deep-text-color) !important]PCI 总线信号：包括地址 / 数据复用总线（AD [31:0] 或 AD [63:0]）、控制信号（如 FRAME#、IRDY#、TRDY#）、时钟（CLK）、复位（RST#）等。
- [color=var(--md-box-samantha-deep-text-color) !important]辅助信号：
- 中断信号（INTA#~INTD#）；
- 电源与地（+3.3V、+5V、GND）；
- 边带信号（如 PMC 卡的 ID 识别信号）。
2. [color=var(--md-box-samantha-deep-text-color) !important]电气特性- [color=var(--md-box-samantha-deep-text-color) !important]电压：支持 3.3V PCI 信号，部分兼容 5V 系统（通过电平转换）。
- [color=var(--md-box-samantha-deep-text-color) !important]时序：遵循 PCI 总线的时序规范，支持突发传输（Burst Transfer）以提高效率。
- [color=var(--md-box-samantha-deep-text-color) !important]负载与阻抗：信号线上的负载需符合 PCI 标准，以确保信号完整性。
[color=var(--md-box-samantha-deep-text-color) !important]与其他标准的对比[color=var(--md-box-samantha-deep-text-color) !important]标准 [color=var(--md-box-samantha-deep-text-color) !important]总线类型 [color=var(--md-box-samantha-deep-text-color) !important]带宽 [color=var(--md-box-samantha-deep-text-color) !important]典型应用 [color=var(--md-box-samantha-deep-text-color) !important]机械尺寸
[color=var(--md-box-samantha-deep-text-color) !important]PMC PCI（并行） 最高 533MB/s 嵌入式模块化扩展 3U/6U
[color=var(--md-box-samantha-deep-text-color) !important]XMC PCIe（串行） 最高数 GB/s 高速数据传输、FPGA 加速 兼容 PMC + 扩展
[color=var(--md-box-samantha-deep-text-color) !important]PCIe M.2 PCIe（串行） 最高约 32GB/s 消费级存储、无线模块 小型化
[color=var(--md-box-samantha-deep-text-color) !important]cPCI（CompactPCI） PCI 并行 同 PMC 工业控制、电信设备 坚固型机械设计
- [color=var(--md-box-samantha-deep-text-color) !important]差异点：
- PMC/XMC 强调 [color=var(--md-box-samantha-deep-text-color) !important]模块化扩展 和 [color=var(--md-box-samantha-deep-text-color) !important]工业级可靠性，而 PCIe M.2 更侧重消费级小型化；
- XMC 逐步转向 [color=var(--md-box-samantha-deep-text-color) !important]PCIe 串行总线（替代传统 PCI 并行总线），以支持更高带宽和更长传输距离。
[color=var(--md-box-samantha-deep-text-color) !important]软件支持与配置- [color=var(--md-box-samantha-deep-text-color) !important]驱动程序：遵循 PCI 规范，操作系统（如 Windows、Linux）可自动识别 PMC 设备，需安装对应驱动以实现功能。
- [color=var(--md-box-samantha-deep-text-color) !important]配置空间：每个 PMC 卡拥有 256 字节的 PCI 配置空间，用于存储设备 ID、厂商 ID、寄存器地址等信息，支持即插即用。
- [color=var(--md-box-samantha-deep-text-color) !important]操作系统兼容性：广泛支持主流嵌入式操作系统及实时操作系统（RTOS）。
[color=var(--md-box-samantha-deep-text-color) !important]发展与现状- [color=var(--md-box-samantha-deep-text-color) !important]演进方向：随着 PCIe 总线的普及，传统 PMC 逐渐被 [color=var(--md-box-samantha-deep-text-color) !important]XMC（支持 PCIe）或 [color=var(--md-box-samantha-deep-text-color) !important]OpenVPX（基于高速串行总线的开放架构）取代，但在一些 legacy 系统中仍有应用。
- [color=var(--md-box-samantha-deep-text-color) !important]标准组织：由 [color=var(--md-box-samantha-deep-text-color) !important]PICMG（PCI Industrial Computer Manufacturers Group） 维护，相关规范可通过其官网获取（如《PMC Mechanical Specification》《XMC Specification》）。
[color=var(--md-box-samantha-deep-text-color) !important]总结[color=var(--md-box-samantha-normal-text-color) !important]PMC 总线接口标准为嵌入式系统提供了灵活、可靠的模块化扩展方案，尤其在需要高可靠性和工业级环境的场景中具有独特优势。尽管面临 PCIe 等新技术的挑战，其标准化的机械与电气设计仍使其在特定领域保持生命力，而 XMC 等扩展标准则进一步推动了其在高速数据领域的应用
