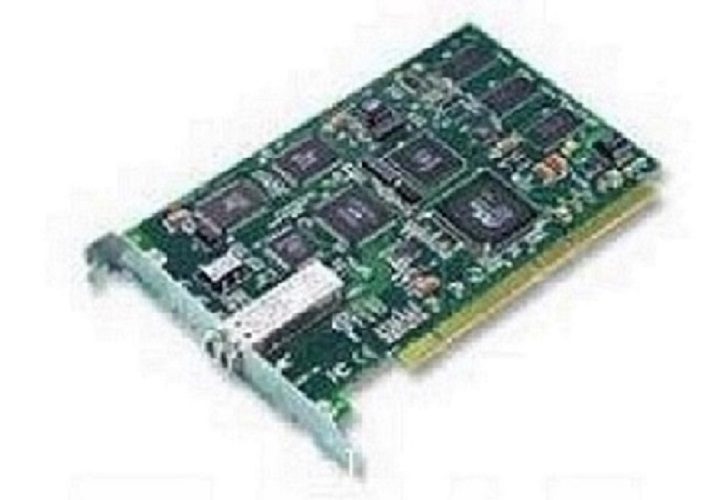

PMC5565系列反射内存卡技术规格与应用指南
一、核心特性[color=var(--cos-color-text)]高速确定性传输 - 光纤网络波特率达 2.125Gbps，节点间延迟低至 百纳秒级，支持严格时序控制场景。
- 数据写入本地内存后，全网节点 1微秒内同步更新，实现全局内存共享。
[color=var(--cos-color-text)]硬件兼容性 - 支持 PMC/PCI/CPCI/VME 多种总线接口，通过转换载板适配不同主机平台。
- 板载 128MB/256MB SDRAM（可选），支持3.3V/5V总线电平
。
[color=var(--cos-color-text)]网络扩展能力 - 单网络最多支持 256个节点，多模光纤传输距离300米，单模可达10公里。
- 支持环形或星形拓扑（需ACC-5595集线器。
二、型号与配置型号后缀 内存容量 光纤类型 传输距离 典型应用场景
PIORC-110000128MB多模300m实验室仿真系统
PIORC-111000128MB单模10km核电/航天远程监测
PIORC-210000 256MB多模300m大数据量实时处理
三、典型应用领域- 工业控制：多PLC同步控制，数据确定性传输延迟<1μs。
- 航空航天：飞行模拟器多机协同，支持冗余设计提升可靠性。
- 科研实验：分布式数据采集（如粒子加速器），跨平台兼容x86/ARM架构。
四、部署与调试[color=var(--cos-color-text)]硬件安装 - 插入PMC槽后需固定导冷板，光纤接口使用LC连接器（TX→RX需严格对应。
- 节点号通过硬件拨码开关（S2）设定，确保全网唯一。
[color=var(--cos-color-text)]软件配置 - 驱动支持Windows/Linux/VxWorks，API调用简化为直接内存读写（如FIB2125_Write32。
- 中断模式可配置为点对点或广播，触发协同事件。
[color=var(--cos-color-text)]状态监测 - 通过板载指示灯判断运行状态：
- RX/TX：数据收发状态
- LOS：光纤链路故障报警。
五、国产化替代方案- Spider反射内存：国产型号支持1GB内存与冗余IP核设计，延迟200ns，成本降低30%。
- 兼容性：硬件接口与GE原厂PMC5565完全兼容，支持无缝替换。
[color=var(--cos-color-text)]注：2025年主流型号仍以128MB版本为主，256MB型号适用于高频数据交换场景 [color=var(--cos-color-text)]
|
