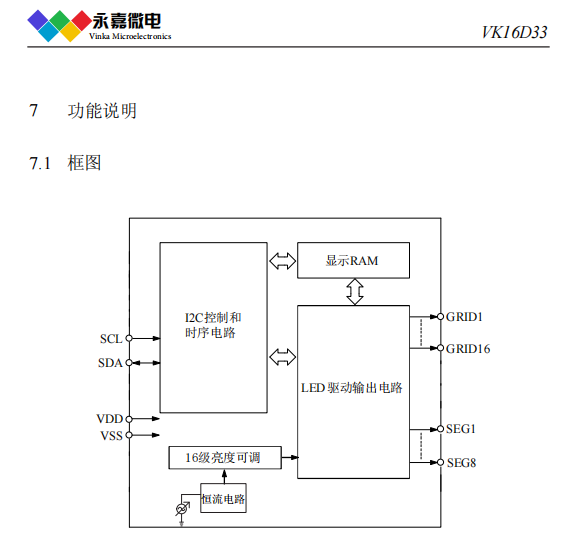

VK16D33是一种恒流数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、LED恒流驱动模块等电路。可以通过寄存器配置，调节扫描的位数，从而获得更大的单点驱动电流。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx1GRID到8SEGx16GRID的点阵LED显示面板。采用SOP28的封装形式，适用于小型LED显示屏驱动。 相较于传统的 LED 显示面板驱动芯片，当点亮的 LED 数量变化或者输入 电压变化时，单颗 LED 电流会发生变化，从而会影响显示亮度；而采用了恒流设计，当显示模式配置好后，每颗 LED 的电流就恒定不变，不会因点亮的 LED 数量变化和输入电压变化而产生波动。LJQ4911
产品品牌：永嘉微电/VINKA

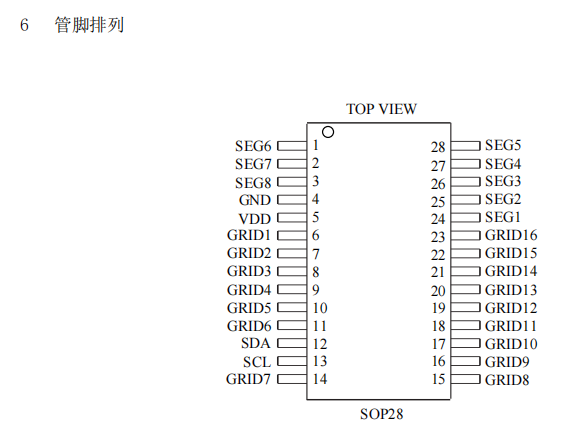

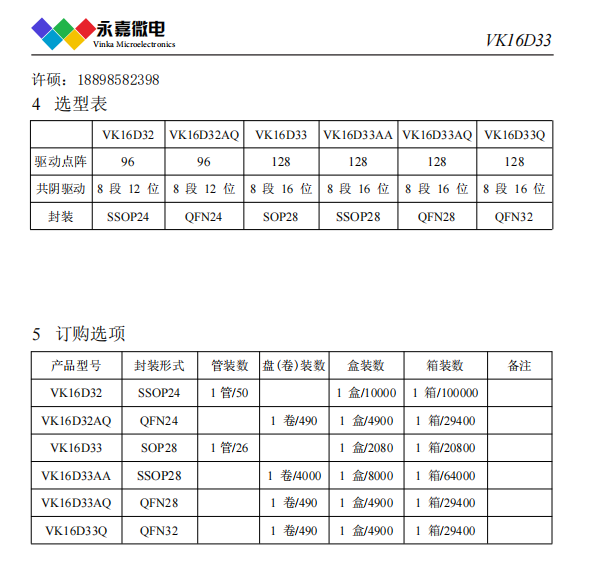

产品型号：VK16D33 封装形式：SOP28 特点 • 工作电压 3.0-5.5V • 8个SEG脚，16个GRID脚（显示位数可调1到16位） • SEG脚只能接LED阳极，GRID脚只能接LED阴极 • I2C通讯接口 • 16级整体亮度可调（SEG恒流设置16级） • 内置显示RAM为8x16位 • 内置上电复位电路 • 输出恒流 • 驱动电流大，适合高亮显示场合 • 封装 SOP28(300mil)(18.0mm × 7.5mm PP=1.27mm) 内存映射的LED控制器及驱动器 VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动 VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动
———————————————————————————————————————————————————
|
