是德LCR测试仪E4980A故障指示灯含义解读与处理指南

agitek2008

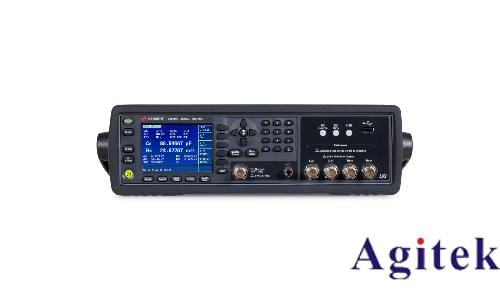

是德科技E4980A精密LCR表作为电子元件参数测量的核心设备，其故障指示灯系统为用户提供了一套直观的故障诊断工具。本文将结合官方手册技术文档与工程实践，深入解析E4980A各指示灯的警示含义、故障溯源及专业处理方案，帮助工程师快速定位故障点并实施精准维修。

一、电源系统指示灯异常解析

1. 电源指示灯不亮（Power Fault）

故障现象：接通电源后，仪器面板电源指示灯无响应，设备无法启动。

可能原因：

电源线接触不良或电源插座无电（检查插座电压是否为220V±10%）；

电源模块损坏（测量输入/输出端电压判断）；

内部保险丝熔断（检查F1-F3保险丝状态）。

处理步骤：

1. 使用万用表测试电源插座输出电压；

2. 拆机检测电源模块U1（型号L4960）的±12V、±5V输出是否正常；

3. 更换相同规格的保险丝（如F1为2A/250V）。

2. 电源指示灯闪烁（Power Overload）

故障现象：电源指示灯以1Hz频率闪烁，设备间歇性重启。

可能原因：

交流电源波动超过±15%（建议使用稳压电源）；

内部元件老化（如电解电容C12漏液）；

散热系统故障（风扇停转导致过热）。

排查方法：

1. 监测输入电压是否稳定（推荐使用APC SUA3000iL稳压器）；

2. 清理散热器灰尘，更换故障风扇（型号ADDA AD0812MB-A70GL）；

3. 检查CPU板温度检测电路（如U3（LM35）输出电压）。

二、显示与控制系统指示灯警示

1. 黑屏/花屏指示（Display Fault）

故障现象：LCD屏幕无显示或出现乱码、条纹。

潜在问题：

显示驱动电路故障（检查排线J3是否松动）；

背光板损坏（测量背光灯管电压是否为800V AC）；

MCU与显示模块通信中断（检测SPI总线波形）。

修复流程：

1. 重新插拔显示排线并清洁金手指；

2. 使用手电筒照射屏幕，若可见内容则更换背光灯管（型号LAMP-10.4"）；

3. 通过JTAG接口刷新固件（参考手册附录B的JTAG引脚定义）。

2. 按键失效指示灯（Key Error）

症状描述：操作面板按键无响应，"Key Lock"或"Error"灯闪烁。

故障溯源：

键盘矩阵电路氧化（触点电阻增大）；

编码芯片74HC165故障；

系统死机导致控制逻辑混乱。

处理方案：

1. 拆卸键盘模块，用导电橡胶清洁触点；

2. 测量74HC165的CLK、SER引脚信号；

3. 长按复位键10秒强制重启，无效则联系厂商升级系统（如A.01.06版本）。

三、测量系统指示灯深度解析

1. 阻抗异常指示灯（Impedance Error）

故障现象：测试过程中"阻抗异常"灯亮，测量值偏差>10%。

常见原因：

测试夹具接触不良（氧化或弹簧失效）；

ADC（AD7606）采样误差；

校准数据丢失。

排查方法：

1. 使用无水酒精清洁测试夹头；

2. 进入自检模式（Self-Test）检测ADC通道；

3. 调用内部校准数据（执行"Load Default"功能）。

2. 信号幅度异常（Signal Level Over/Low）

故障现象：信号源输出指示灯显示"Over"或"Low"，无法调节电平。

故障根源：

DA转换器（AD5686）损坏；

输出保护电路误触发（检测U7（OPA2350）输出电压）；

用户设置超出量程（如1V档输入2V信号）。

解决策略：

1. 示波器监测输出波形（检查是否失真）；

2. 空载校准信号源（断开被测元件）；

3. 调整测试参数至规定范围（参考手册表3-2量程表）。

四、高级功能指示灯专业应对

1. 校准失效指示灯（Calibration Fail）

提示信息：开机自检时"Cal"灯持续亮，测量偏差>5%。

技术背景：

内置校准电阻（10kΩ±0.01%）漂移；

温度补偿传感器（PT100）故障；

校准数据存储芯片（E2PROM）损坏。

专业应对：

1. 使用FLUKE 5720A校准仪重新校准；

2. 测量温度传感器输出电压（25℃对应100mV）；

3. 执行"Factory Reset"恢复出厂参数（需管理员密码）。

2. 通信故障指示灯（Communication Error）

场景案例：连接PC时"USB"或"RS-232"灯熄灭，无法传输数据。

排查要点：

通信线缆损坏（检查屏蔽层完整性）；

驱动程序版本不兼容（更新至V2.3版）；

接口芯片MAX3232失效。

解决方案：

1. 更换优质屏蔽电缆（推荐Belden 1694A）；

2. 检查通信波特率（默认115200bps）；

3. 更换MAX3232芯片并重新焊接。

五、安全维护注意事项

1. 静电防护：维修时必须佩戴防静电腕带（接地电阻<1MΩ）；

2. 高压警示：背光板电路存在800V AC高压，断电后需等待5分钟放电；

3. 校准周期：建议每6个月使用外部标准器（如Agilent 4284A）校准；

4. 固件升级：访问官网下载最新固件（当前版本A.01.08）。

是德E4980A的故障指示灯系统为精密测量提供了可靠的诊断依据。通过本文解析，用户可系统掌握各指示灯的故障机理与处理流程。在实际应用中，建议结合仪器自检功能（Self-Diagnostic）与示波器辅助分析，形成完整的故障排查闭环。遵循规范的维护流程，不仅能保障设备长期稳定运行，更能提升电子元件参数测量的可靠性与准确性。
