是德LCR测试仪E4980A的数据存储与导出方式解析

agitek2008

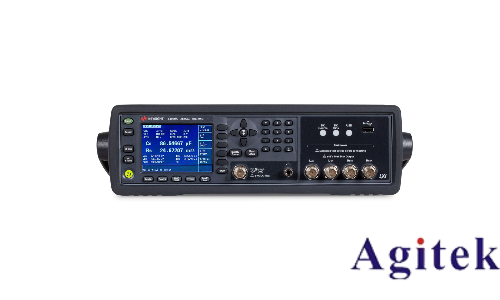

是德科技（Keysight）E4980A精密LCR表作为电子元件阻抗测量的核心设备，其数据存储与导出功能在科研、工业生产和品质控制等领域中至关重要。本文将从存储机制、接口协议、软件工具及操作规范四个维度，系统阐述E4980A的数据管理方案，为用户提供技术参考。

一、内部存储架构与基本操作

E4980A采用嵌入式闪存作为内部数据存储介质，支持非易失性数据保存。仪器默认配置256MB存储空间，可容纳多达1000组测量结果（含参数设置与原始数据）。用户可通过面板操作实现以下功能：

1. 数据存储与命名

单次测量数据存储：在测量完成后，按下“Store”键即可将当前结果保存至默认文件夹（如“Memory 01”）。

批量存储设置：通过“Auto Store”模式，仪器可自动记录每次触发事件（如频率切换或参数变更）的数据，适用于长时间监测场景。

文件命名规则：支持自定义文件名（最大16字符，含数字与字母），便于后续数据检索。

2. 数据浏览与删除

仪器内置的“Data Review”菜单允许用户通过列表形式查看已存储文件，支持按日期、名称排序。

单个/批量删除功能可通过“Delete”选项实现，但需注意系统自动保留最近10组数据以防误操作。

二、外部接口与导出协议

E4980A提供多样化的外部接口，支持实时数据传输与离线导出。主要接口类型及其应用场景如下：

1. USB接口（Type-A）

兼容USB 2.0协议，支持U盘直连存储。操作步骤：

        1. 插入U盘后，仪器自动识别并生成“USB Mass Storage”模式；

        2. 通过“Export Data”菜单选择导出格式（CSV、TXT、SCPI记录文件）；

        3. 单次导出或批量导出（指定文件夹范围）。

注：U盘需预先格式化为FAT32文件系统，单文件最大容量限制为4GB。

2. LAN接口（10/100Mbps）

支持TCP/IP协议，可实现远程数据访问与控制：

     配置仪器IP地址（默认192.168.1.100）后，通过PC端软件（如Keysight IO Libraries Suite）建立连接；

     实时数据流传输：使用SCPI命令（如`*TRG;*OPC?`）触发测量并接收结果；

     历史数据批量下载：调用`MMEMoryATA?`命令获取指定文件内容。

3. GPIB接口（可选配）

适用于传统实验室系统集成，遵循IEEE 488.2标准：

     地址设置范围0-30，通过GPIB电缆连接至控制器；

     数据导出命令示例：`MEASureATA?`（获取当前测量值）、`MMEMory:CATalog?`（查询存储列表）。

三、专用软件工具与高级分析

是德科技配套开发的PC端软件显著提升了数据后处理效率，典型工具包括：

1. Keysight BenchVue

集成化测试平台，支持E4980A的即插即用连接：

     实时数据流显示与记录（图表化呈现）；

     自动导出至Excel、MATLAB兼容格式；

     统计分析功能（标准差、合格率计算）。

2. E4980A Utility Software

官方免费工具，专注于数据管理：

     批量文件导入/导出（支持跨仪器版本兼容）；

     自定义报告生成（含测试参数、统计结果）；

     与Agilent VEE、LabVIEW的API接口对接。

3. SCPI脚本编程

通过文本编辑器编写标准SCPI命令集，实现自动化数据提取：

四、数据安全与导出注意事项

为确保数据完整性与仪器安全，需遵循以下规范：

1. 存储介质兼容性

U盘需使用高质量品牌（如SanDisk、Kingston），避免因读写错误导致数据丢失；

定期格式化U盘（每季度一次），防止文件系统碎片影响传输效率。

2. 导出环境配置

LAN导出时，关闭防火墙或开放端口5025（SCPI默认端口）；

使用GPIB接口需确认控制器地址与仪器设置一致，避免通信冲突。

3. 数据验证机制

E4980A支持校验和（Checksum）功能，导出文件末尾自动附加16位CRC码，可验证数据完整性；

建议导出后使用第三方工具（如MD5sum）进行二次校验。

E4980A通过硬件与软件协同设计，构建了高效的数据管理生态。未来随着物联网技术的渗透，该仪器有望进一步集成云存储接口（如AWS IoT Core），实现跨地域数据共享与AI分析。
